SolidWorks >> CAE - Simulation >> Analiza docisku dwóch walców;
Odpowiedz
Autor Wypowiedź
2017-02-04, 12:26
Pomógł 0 raz(y).
 Witam serdecznie,

Jestem na forum nowy więc proszę o wyrozumiałość. Znalazłem się tutaj jako użytkownik który ma już pewne podstawy w module Simulation, jednakże ostatnio mam dość duży problem z pewnym nowym dla mnie zagadnieniem.

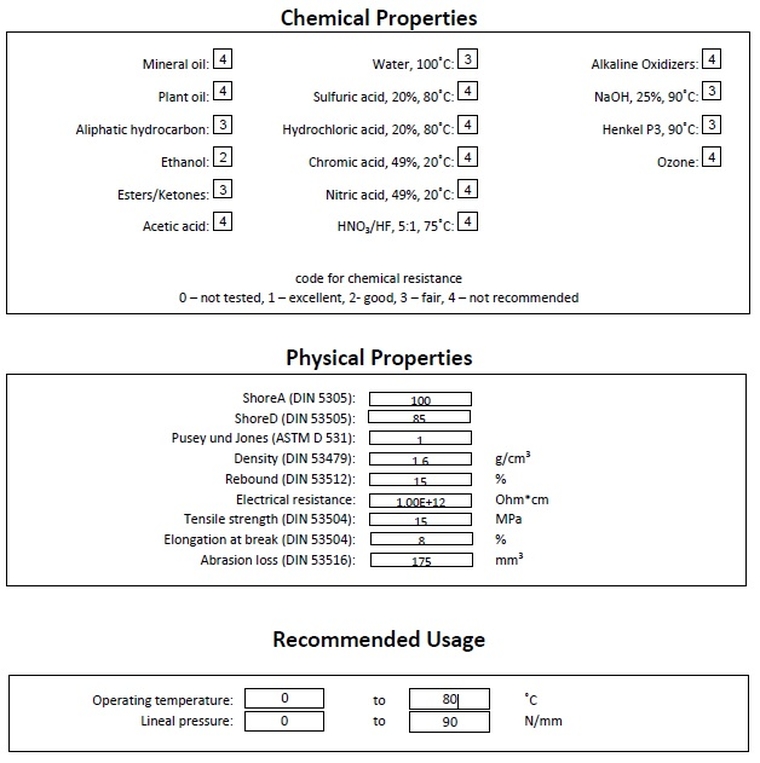

Otóż mam do zamodelowania układ dwóch stalowych walców o pewnej grubości ścianek, z których jeden jest pokryty gumą o właściwościach pokazanych poniżej. Interesuje mnie pole odkształcenia tej powłoki po dociśnięciu walców.



Pytanie pierwsze. W jaki sposób zamodelować ten materiał?
Pytanie drugie. W jaki sposób zamodelować analizę, liniowo czy nieliniowo?

Za wszelkie wskazówki serdecznie dziękuję.
Pzdr.
KKA

Engineer of old school
2017-02-06, 15:39
Pomógł 20 raz(y).
 To twarda guma, może być liniowo lub nieliniowo.

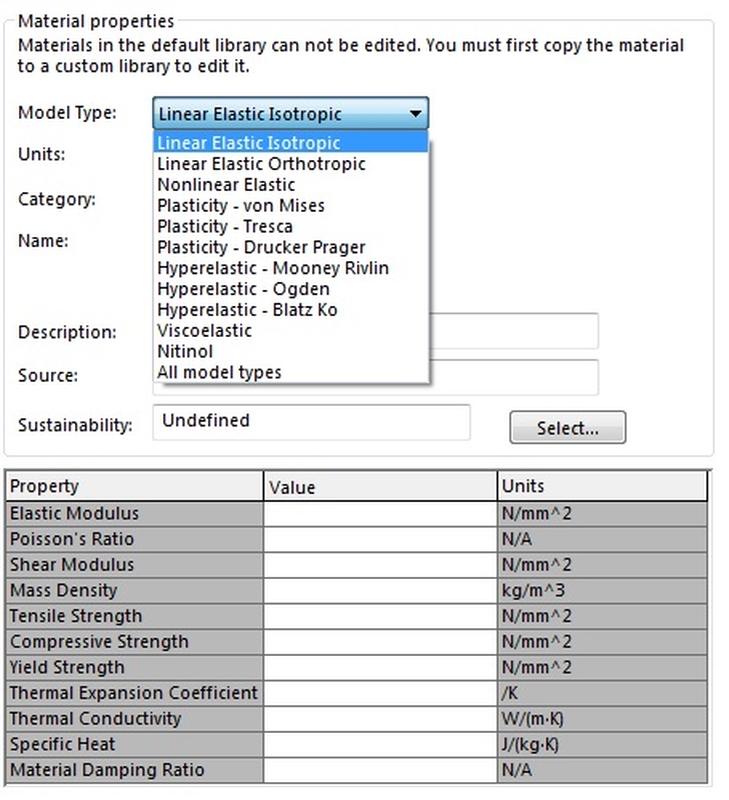

Materiał należy dopisać do listy materiałów.Ale w danych materiałowych brakuje modułu Younga i liczby Poisona. Bez tych danych nic nie da się policzyć. Brakuje też modułu sprężystości poprzecznej, ale to daje się wyliczyć.

2017-02-06, 17:18
Pomógł 0 raz(y).
 Dziękuję za odp.. Niestety nie mam żadnych innych informacji nt. tego materiału. Rozumiem że w tym przypadku pozostaje mi sprawdzić próbkę labolatoryjnie tak?

A jeśli chodzi o definicję materiału, to czy wybrać w takim razi model liniowy sprężysty izotropowy?

Engineer of old school
2017-02-06, 20:33
Pomógł 20 raz(y).
 Tak, taki rodzaj materiału trzeba zdefiniować. Jest jeszcze Google.

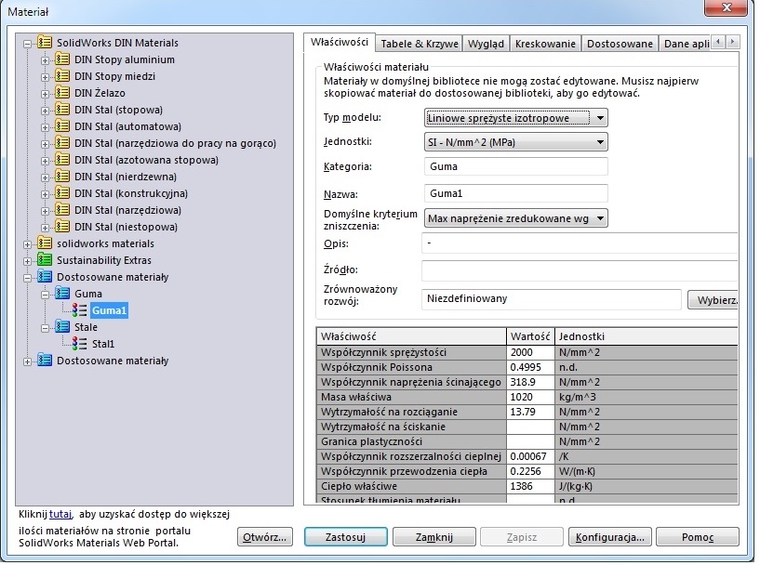

Mam zdefiniowaną jedną gumę, może się przyda
