SolidWorks >> Modelowanie części >> Problem z zawinięciem blachy

Autor	Wypowiedź
Wojciech Zakrzewski

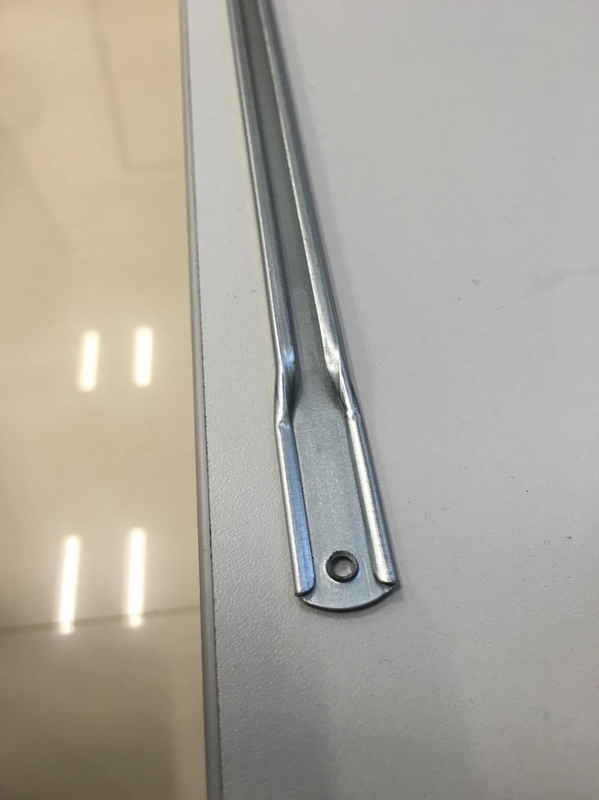

2017-12-06, 15:09 Pomógł 0 raz(y).	Witam, ma ktoś może pomysł jak zamodelować takie zawinięcie? Przejrzałem już sporo filmików na yt, zgłosiłem nawet sprawę do firmy, od której mamy SW - dostałem odpowiedź, że jest to niemożliwe do wykonania. Pozdrawiam


Paweł Kęska
CSWP, CSWE, CSWI * solid-blog.pl * 2017-12-06, 15:46 Pomógł 405 raz(y).	W pierwszym poście nie działa dodawanie zdjęć - prośba o ponowne wrzucenie.


Wojciech Zakrzewski
2017-12-06, 16:03 Pomógł 0 raz(y).	Czy teraz można otworzyć?


Paweł Kęska
CSWP, CSWE, CSWI * solid-blog.pl * 2017-12-06, 16:22 Pomógł 405 raz(y).	Można to zrobić w formie modelu 3D ale nie będzie to rozwijalne. Albo można zrobić jako blachę ale nie będzie identyczne. Fizycznie to przecież nie jest gięciem a więc SW tego nie obsługuje.


Wojciech Zakrzewski
2017-12-07, 06:53 Pomógł 0 raz(y).	Nię będzie mi potrzebne rozwijanie - zależy mi na odwzorowaniu, tylko nie wiem jakiej operacji użyć.


Paweł Kęska
CSWP, CSWE, CSWI * solid-blog.pl * 2017-12-07, 15:13 Pomógł 405 raz(y).	W załączniku dwa przykłady (SW2016). http://www.pswug.info/image/forum/forum_760_3_2740_9433.zip


Wojciech Zakrzewski
2017-12-08, 11:06 Pomógł 0 raz(y).	Bardzo dziękuję za pomoc :) Musiałem sporo pokombinować z operacjami "powierzchnia-wyciągnięcie" oraz "granica-powierzchnia" ale uzyskałem finalnie kształt z detalu.
