SolidWorks >> Złożenia >> Przekładnia pasowa
Odpowiedz
Autor Wypowiedź
Anderk
2017-03-10, 15:54
Pomógł 0 raz(y).
 Witam .

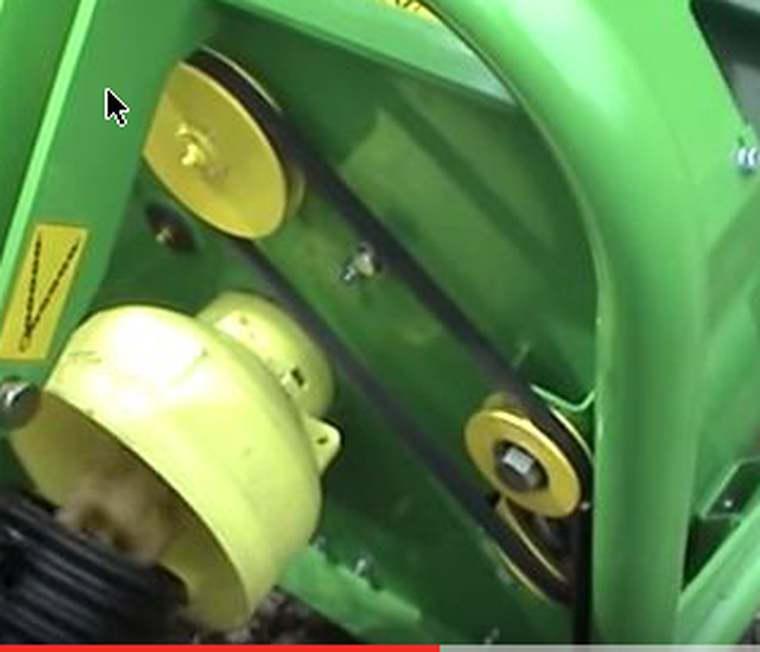

Chciałem zapytać czy jest możliwość symulacji takiej przekładni pasowej ?
Jak ją wykonać bo chyba pas/łańcuch ze złożenia to chyba nie da rady tak skomplikowanej przekładni syymulować

CSWP, CSWE, CSWI *** solid-blog.pl ***
2017-03-10, 21:35
Pomógł 405 raz(y).
 Możesz rozwinąć słowo "symulacja" w tym przypadku? Co konkretnie ma być symulowane?

Wyobraźnia jest ważniejsza od wiedzy, ponieważ wiedza jest ograniczona
2017-03-11, 10:28
Pomógł 4 raz(y).
 Jeśli chodzi o symulację samej przekładni pasowej to prędzej tutaj niż w SW:
http://www.optibelt.com/en/power-transmission/service/software/cap-60-65.html => program darmowy po wykonaniu rejestracji na stronie

dostajesz kompletny wynik np rodzaje kół pasowych taperów, rodzaj i ilość pasków / pasów obciążenia na pojedynczy pas itd.


kolejny

http://www.gates.com/catalogs-and-resources/resources/repository/engineering-business-applications/design-flex

i kolejny

http://www.skf.com/group/knowledge-centre/engineering-tools/belt-drive-design-calcalutions-tool.html

Anderk
2017-03-13, 07:25
Pomógł 0 raz(y).
 Panie Pawle chciałbym po prostu umieścić tu pas. Dalej tego nie widać jest jeszcze jedno koło pasowe i ono napędza podajnik taśmowy. A chcę tak zrobić bo muszę zastosowac przekładnie pasową kątową. A symulację chciałbym w złożeniu tylko przekręcić myszą jedno koło i tak by reszta się kręciła

CSWP, CSWE, CSWI *** solid-blog.pl ***
2017-03-13, 08:41
Pomógł 405 raz(y).
 Pas/łańcuch jest tak przewidziany, że musi leżeć na płaszczyźnie. O ile koła osiowo można przesunąć i będzie to działać, to kąt już nie wchodzi w grę. Kiedyś z takim tematem właśnie walczyliśmy, jak to wrysować. O ile model da się wykonać ręcznie w SW (np. powierzchniami) to już do symulacji przełożeń to się nie nadaje...
Jeżeli kąt jest minimalny to narysowałbym to z użyciem pasa/łańcucha, następnie utworzył część i przyciął tak, by wyglądał że leży w osi kół pasowych.

ps. zwracajmy się do siebie na forum po imieniu - taki formalny/oficjalny ton kojarzy mi się z urzędem, a tu jest luźna atmosfera :)

.
2017-03-13, 09:23
Pomógł 52 raz(y).
 Można ewentualnie zastosować wiązanie kół zębatych bo one nie muszą być w jednej płaszczyźnie. Oczywiście to jest rozwiązanie zastępcze.

2017-04-01, 22:14
Pomógł 0 raz(y).
 Jeśli mogę sie podpiąć z symulacją koła zębatego z listwą uzębioną, szukałem na YT coś po polsku ale nie znalazłem. Jak zrobić taka symulację obracającego sie koła po zębatce, jakie wiązania nadać?

CSWP, CSWE, CSWI *** solid-blog.pl ***
2017-04-02, 22:08
Pomógł 405 raz(y).
 Wiązania mechaniczne - Mechanizm zębatkowy

2019-10-14, 14:42
Pomógł 0 raz(y).
 Przy konstruowaniu przekładni od podstaw warto wziąć pod uwagę zastosowanie montażu kół za pomocą tulei taper lock, poniżej film instruktażowy:

https://www.youtube.com/watch?v=6hryqihFEQ4
