SolidWorks >> Złożenia >> Symetryczne dopasowanie części
Autor Wypowiedź
2022-11-10, 12:18
Pomógł 0 raz(y).
Dzień dobry,

zwracam się z prośbą o wskazówki.

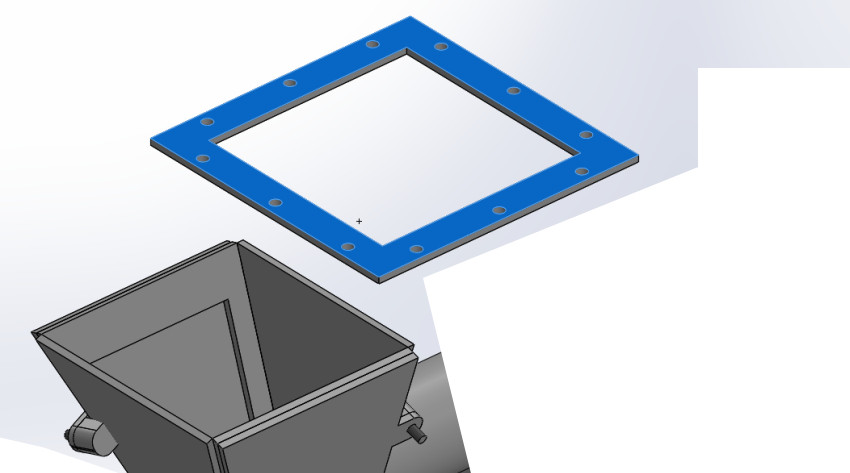

Potrzebuję "nałożyć" ramkę na skrzynkę (załączony plik).
Trudność polega na tym, że krawędzie wewnętrzne ramki są dłuższe niż krawędzie wewnętrzne skrzynki, żeby było miejsce na spoinę. Jak wykonać wiązanie, żeby ramka nachodziła na skrzynkę w równych odległościach? Żeby środek ramki był na środku skrzynki.
Mam nadzieję, że to w miarę jasno wyjaśniłem.
Próbowałem dodać symetryczne płaszczyzny w skrzynce i w ramce, ale nie idzie ich potem połączyć.

Będę wdzięczny za jakiekolwiek sugestie.

CSWP, CSWE, CSWI *** solid-blog.pl ***
2022-11-10, 20:11
Pomógł 393 raz(y).
2x wiązanie szerokości (karta zaawansowane), albo można dodać punkty pomocnicze i nimi związać.
Jeżeli są np. płaszczyzny w środku - również nimi można.

A najlepiej byłoby wiązaniem Centrum profilów - ale w muszą być dwie ściany do zaznaczenia, więc trzeba by dodać powierzchnię wypełniającą otwór tego zsypu.


PSWUG
