SolidWorks >> Inne tematy >> Mierzenie promienia
Odpowiedz
Autor Wypowiedź
2020-09-14, 18:08
Pomógł 0 raz(y).
 Pytanie wydaje sie banalne, prostopadłoscian z promieniem wykonanym operacją zaokrąglenie i próbuje zmierzyć taki promień na modelu 3 d linijka i w żaden sposób nie potrafię, jest długośc łuku jeszcze cos tam ale promienie nie ma. Czy da się w ogóle zmierzyc promień linijką?

CSWP, CSWE, CSWI *** solid-blog.pl ***
2020-09-15, 10:32
Pomógł 405 raz(y).
 Jest to zastanawiające, ale czasem się nie da.

Włącz szkic 3D i skonwertuj krawędź do szkicu - ją da się zmierzyć (jeżeli jest łukiem) i możesz odczytać promień. Jeżeli po konwersji wychodzi splajn, tzn. że ściana nie jest cylindryczna.

2020-09-15, 18:04
Pomógł 0 raz(y).
 Tak właśnie robię, ale chodziło mi o linijkę :)

2020-09-15, 20:55
Pomógł 4 raz(y).
 Używając "liniki" kliknij na powierzchni zaokrąglenia. To wszystko :)

wsparcie tech, audyty, szkolenia
2020-09-15, 21:41
Pomógł 10 raz(y).
 Cześć,

pytanie to często pojawia się wraz z pracą na plikach importowanych w których nie ma możliwość przeglądnięcia w drzewie operacji wartości np. zaokrąglenia.

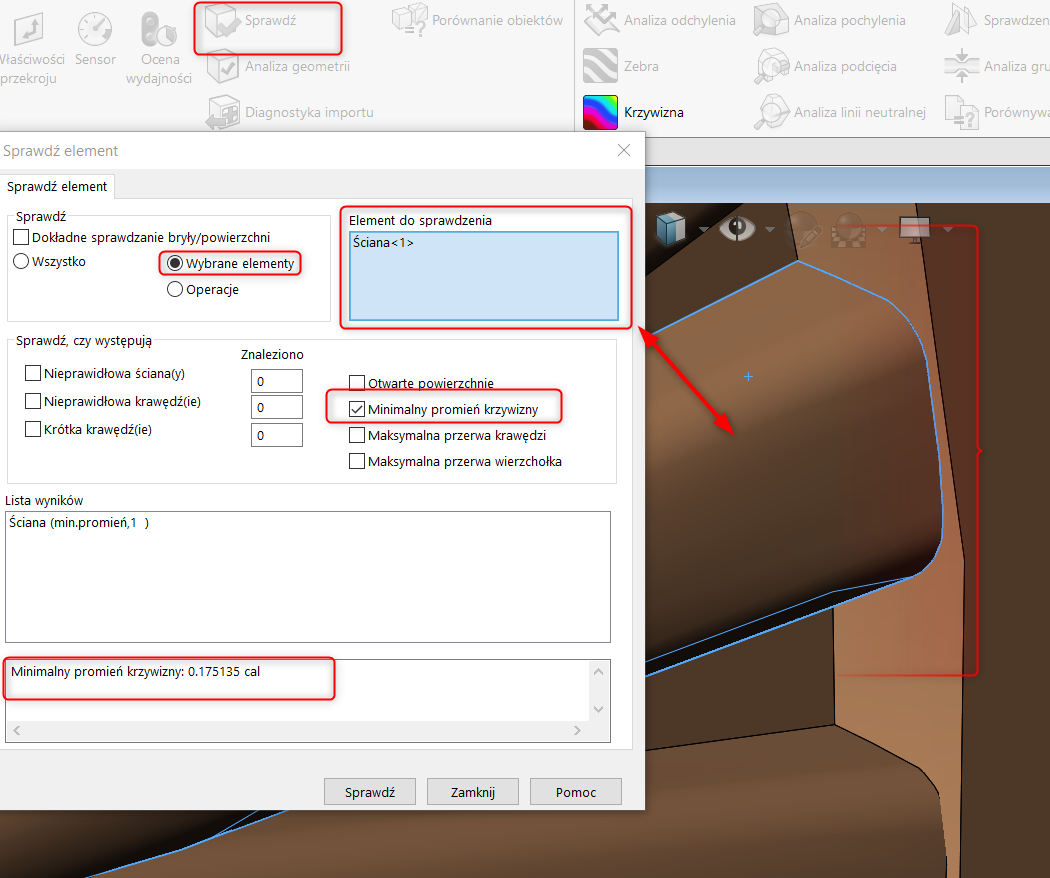

Jest bardzo fajna metoda, tj. narzędzie Sprawdź:


Pozdrawiam,
Kajetan Sekuła

CSWP, CSWE, CSWI *** solid-blog.pl ***
2020-09-15, 22:53
Pomógł 405 raz(y).
    Tak właśnie robię, ale chodziło mi o linijkę :)
Ale właśnie przytaczam taką sytuację, gdzie linijka nie działa, a szkic mogę zmierzyć linijką lub wyświetlić wart. po zaznaczeniu szkicu w pasku stanu.
