SolidWorks >> Inne tematy >> Otwór na powierzchni nieplanarnej
Odpowiedz
Autor Wypowiedź
2020-09-30, 15:31
Pomógł 0 raz(y).

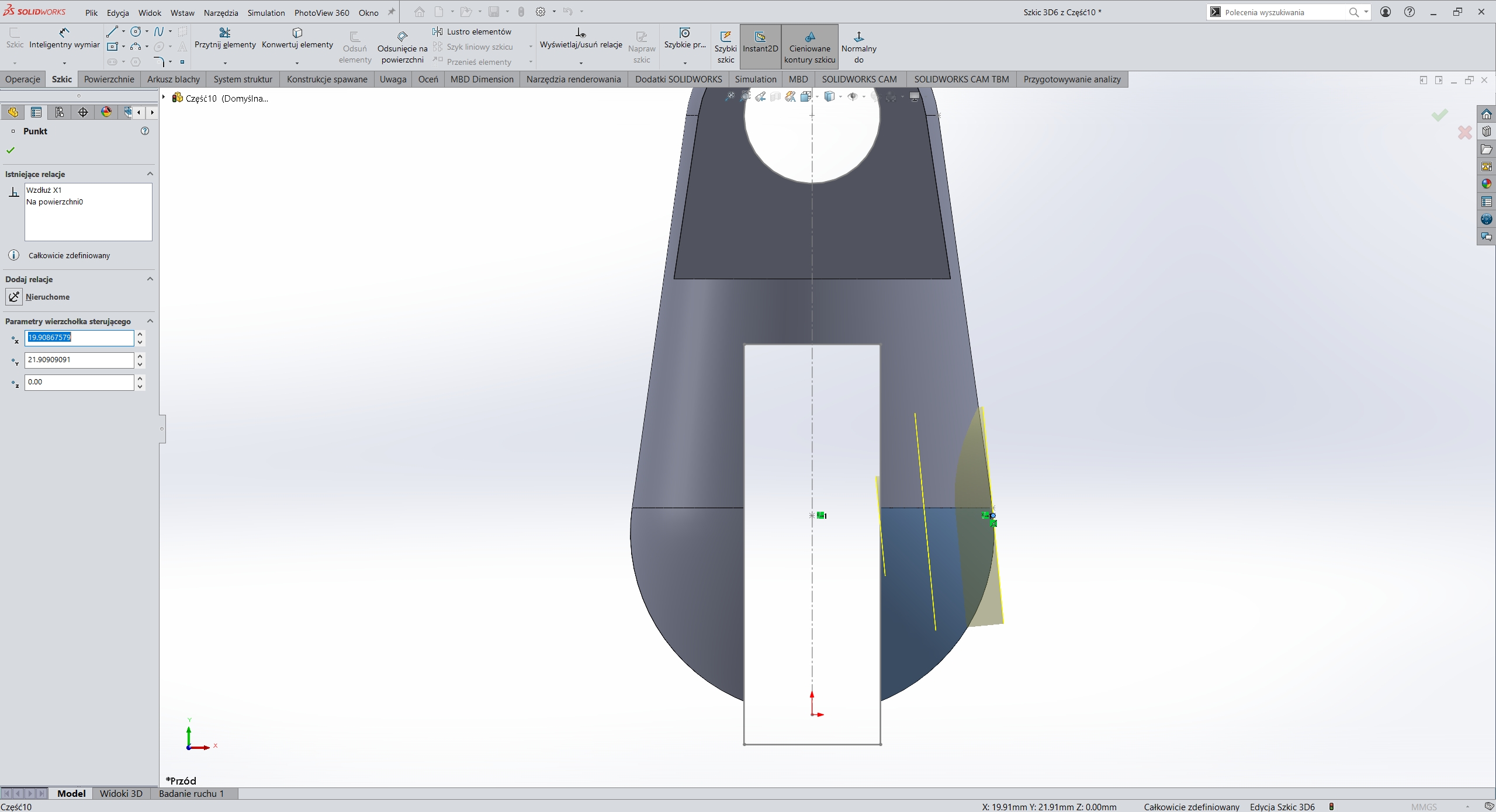

 Ćwiczę na modelach z model manii (aktualnie 2016) i utknąłem na wstawieniu otworu na powierzchni nieplanarnej. Otwór wychodzi mi pod skosem a powinien być równoległy do powierzchni górnej. Na filmie instruktażowym udaje się to poprzez dwie relacje ale gdy ja tworzę takie same relacje otwór jest skośny.

https://youtu.be/bGOE_f-AFfA?t=689

CSWP, CSWE, CSWI *** solid-blog.pl ***
2020-09-30, 19:20
Pomógł 405 raz(y).
 Nie oglądałem filmu na YT, ale zazwyczaj wstawia się wcześniej płaszczyznę i na niej bazuje punkt szkicu. Jeżeli w kreatorze wybiera się szkic 3D, to zawsze będzie skierowany do środka ściany bez możliwości wskazania kierunku. Relacje służą tylko do określenia pozycji a nie kierunku.

2020-10-01, 01:46
Pomógł 0 raz(y).
 Taką metodą udało mi się uzyskać oczekiwany rezultat ale metodą z filmu mi to nie wychodziło. Stąd moje pytanie, dlaczego metoda z filmu nie działa u mnie?

CSWP, CSWE, CSWI *** solid-blog.pl ***
2020-10-01, 10:11
Pomógł 405 raz(y).
 Koleś użył szkicu 3D, który po kliknięciu na ścianie otrzymał relację "na powierzchni". Druga relacja to wyrównanie z punktem po osi X i to całkowicie definiuje szkic. A że punkt ten leży na odpowiedniej wysokości, to akurat oś otworu jest równoległa do podłoża.

Jak Ci nie wychodzi to pewnie wymiary są pomylone.

2022-09-02, 08:25
Pomógł 0 raz(y).
 Słyszeliście może o cennych kursach z obsługi tego oprogramowania?
