SolidWorks >> Modelowanie części >> Skurcze odlewnicze
Odpowiedz
Autor Wypowiedź
.
2010-09-28, 16:02
Pomógł 0 raz(y).
 Czy w SolidWorks 2010 da się dołożyć skurcze odlewnicze do modelu? Tak żeby model odpowiednio "urósł" i żeby można było go z tymi naddatkami zapisać? Może jest jakiś dodatek który do tego służy?

Panienka do wszystkiego
2010-09-28, 17:10
Pomógł 66 raz(y).
 Czesc,

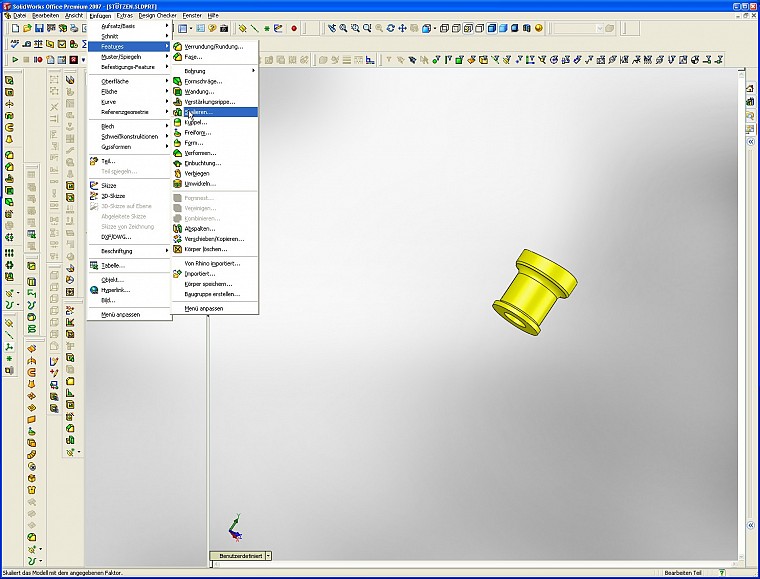

zaloz nowa konfiguracje i zastosuj w niej funkcje (feature) skaluj - podaj Twoj "skorcz" i po krzyku.

Pozdr. tomek


.
2010-09-29, 09:03
Pomógł 0 raz(y).
 Jeżeli skaluje model to on się powiększa cały a nie zwiększa się o skurcz np. otwór zwiększą się o 1 [mm] co powoduje, przy budowaniu formy, stworzenie zbyt dużego otworu bo materiał nie ściśnie formy.
Inaczej mówiąc model przy skalowaniu się tylko powiększa/pomniejsza a nie dodają się skurcze.
Pozdrawiam
RB

CSWP, CSWE, CSWI *** solid-blog.pl ***
2010-09-29, 09:34
Pomógł 405 raz(y).
 A jak model stygnie to niby cos się z nim dzieje, chyba wszystko kurczy sie równomiernie...albo na tyle równomiernie, że przyjmuje się jednolite skalowanie.

Wszyscy tak robią (używają skalowania) i jest dobrze, nie bardzo wiem o co Ci chodzi.

.
2010-09-29, 10:43
Pomógł 0 raz(y).
 To jest materiał podobny do ceramiki używanej do produkcji np. umywalek. Różni się przede wszystkim tym, że nie jest wypalany tylko odpowiednie domieszki chemiczne powodują jego "zastyganie". Problem jest z tym taki, że według teorii on kurczy się w zależności od długości obiektu, czyli inny skurcz jest na długości niż na szerokości. To powoduje że z okrągłego otworu robi się jajo.

CSWP, CSWE, CSWI *** solid-blog.pl ***
2010-09-29, 11:12
Pomógł 405 raz(y).
 W SolidWorks w każdym razie nie ma innych narzędzi do tego. Fakt, może występować nierównomierne skurczenie w zależności od budowy ale w ceramice to zupełnie się nie orientuję - może podpytaj kogoś, kto w tym siedzi jak to jest rozwiązywane.
ps. daj znać - człowiek zawsze się dowie czegoś nowego:)

Anderk
2020-11-03, 20:40
Pomógł 0 raz(y).
 Witam ,
Przypadek.
Bryła , cylinder.
Kopiuj /przenieś
Bez wartości .
Dwie bryły.
Skalowanie jednej z nich .
I tu jest problem . Czemu te dwie części po skalowaniu nie są współosiowe. Jest wybicie jednej z nich z układu współrzędnych.
Skalowanie centroid

CSWP, CSWE, CSWI *** solid-blog.pl ***
2020-11-03, 21:40
Pomógł 405 raz(y).
 Widocznie środek ciężkości tak wypada. Jak są dwie bryły należy skalować względem początku układu współrzędnych.

Anderk
2020-11-04, 05:12
Pomógł 0 raz(y).

Nic nie daje zmiana układu.

CSWP, CSWE, CSWI *** solid-blog.pl ***
2020-11-04, 10:10
Pomógł 405 raz(y).
 To nie tą operacją. Trzeba użyć operacji przenieś ścianę.

Anderk
2020-11-04, 10:28
Pomógł 0 raz(y).
 Hmm. Zamiast skali , użyć funkcji przenieś ściankę ?
Bo obiekt muszę skopiować abym miał detal przed skurczem i po.
Przenieś ściankę i co dalej ?

Anderk
2020-11-04, 10:36
Pomógł 0 raz(y).
 Muszę nadać skurcz wewnątrz jak i z zewnątrz .

CSWP, CSWE, CSWI *** solid-blog.pl ***
2020-11-04, 12:38
Pomógł 405 raz(y).
 Chyba się nie rozumiemy. Jeżeli są dwie współpracujące bryły i mają być przeskalowane o skurcz, to używamy skali. Po użyciu operacji otwory wcale się nie muszą pokrywać, po przecież jak element ostygnie osiągnie rozmiar jak sprzed skalowania.

Skalowanie może być względem początku układu lub centroida, to wpływa tylko na wzajemne położenie części. Równie dobrze każdy obiekt można wyprowadzić do części (w jednej części jest 1 bryła) i tam można skalować.

Natomiast przenieś ścianę bardziej służy do dodania naddatków, tak jakby cały detal miał powłokę o określonej grubości. To nie oddaje zachowania związanego ze skurczem, do skurczu stosuje się skalę.

Anderk
2020-11-04, 18:46
Pomógł 0 raz(y).
 Ok , czyli skalować dowolną metodą. Efekt będzie ten sam
