SolidWorks >> Arkusze blachy >> modelowanie haka rynny

Autor	Wypowiedź
Psikus ***
**** 2013-09-03, 13:22 Pomógł 0 raz(y).	Witam Proszę o pomoc. Jak w blasze wymodelować dolne wybrzuszenie w haku ? Dodam że chciałbym aby było różnej głębokość na początku i na końcu . pozdrawiam


Maciek Milkiewicz
2013-09-03, 13:23 Pomógł 1 raz(y).	poprosze jakis pogladowy rysunek


Psikus ***

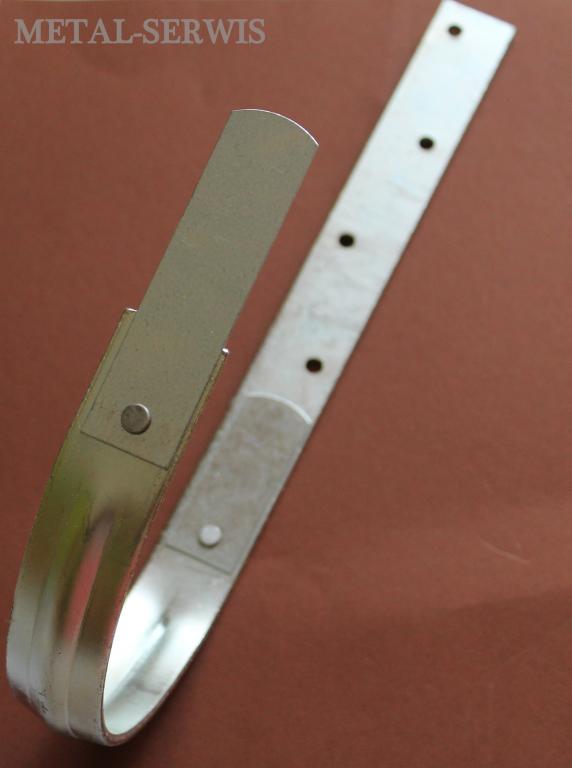

**** 2013-09-03, 13:24 Pomógł 0 raz(y).	kurcze , wklejałem zdjęcie ale nie wlazło jeszcze raz spróbuję może tak dokładnie chodzi o to przetłoczenie wzmacniające hak


Paweł Kęska
CSWP, CSWE, CSWI * solid-blog.pl * 2013-09-03, 18:55 Pomógł 405 raz(y).	Można to zrobić operacją odciśnięcia, odwzorowując obiekt stempla w kawału blachy. Później należy dodać zaokrąglenia. Natomiast żeby to ładnie i realistycznie wyglądało to raczej użyłbym powierzchni, środkowa cześć wyciągnięta po profilach, po ścieżce lub powierzchnią wg granicy, natomiast zakończenia wypełnieniem powierzchni. Warto tutaj wykorzystać częściową symetrię w tym obszarze.
