SolidWorks >> Arkusze blachy >> Problem z wytłoczeniem
Odpowiedz
Autor Wypowiedź
2014-07-01, 19:40
Pomógł 0 raz(y).
 Witam.

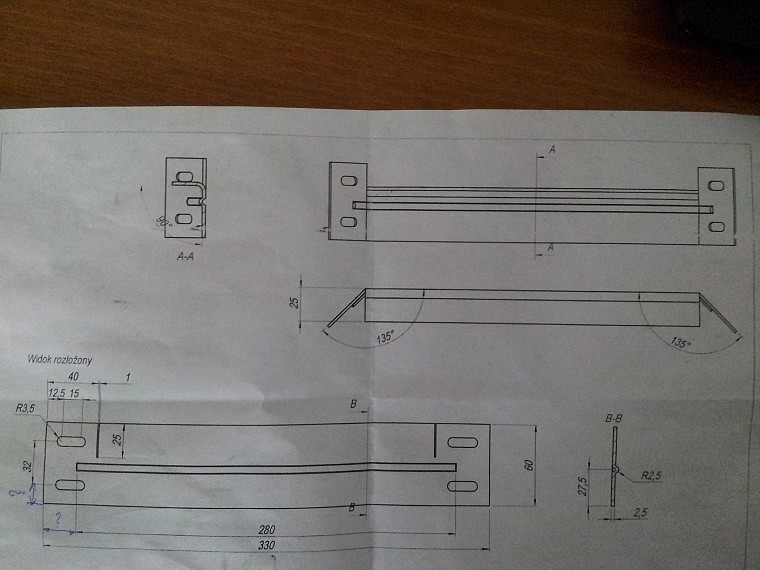

Mam problem z wykonaniem detalu który pokazany jest na rysunku.
Chciałem wykonać go poprzez Arkusz blachy, podpowiedzcie w jaki sposób mam zrobić to wytłoczenie R2,5 o długości 240?

SOLIDWORKS 2018
2014-07-02, 07:54
Pomógł 43 raz(y).
 Narzędzie formowania w arkuszach blach. Był gdzieś fajny video tutorial Pawła na youtube ale znikł ;/
tu masz inny https://www.youtube.com/watch?v=hntn3WWu-Xw

2014-07-02, 08:29
Pomógł 0 raz(y).
 Głównie problem polega na tym że gdy zrobię wytłoczenie (ktoś kto podesłał mi rysunek musiał być chyba wczorajszy bo nie można wykonać promienia 2,5 w blasze o grubości 2,5, ale ten temat już pomijam) to nie mogę już zagiąć końcówek poprzez funkcję SZKIC ZGIĘCIA. Jak rozwiązać ten problem?

SOLIDWORKS 2018
2014-07-02, 09:17
Pomógł 43 raz(y).
 Wydaje mi się, że najpierw trzeba zrobić szkic zgięcia a potem na odgiętej blasze zrobić wytłoczenie, i zgiąć ponownie. Taka teoria. Są takie opcje odegnij / zegnij chyba się nazywają - nie myl z rozłóż. Tymczasowo nie mam solida to i nie sprawdzę.

CSWP, CSWE, CSWI *** solid-blog.pl ***
2014-07-02, 10:15
Pomógł 405 raz(y).
 Tutaj jest ten film: https://www.youtube.com/watch?v=1z9jgYQuKzw

SOLIDWORKS 2018
2014-07-02, 11:15
Pomógł 43 raz(y).
 Chociaz teraz raz jeszcze spojrzałem na rysunek i doszedłem do wniosku, że trzeba na płaskiej blasze wyciąć szczelinę - podcięcie pod ten odgięty kawałek i potem szkic zgięcia zastosować.

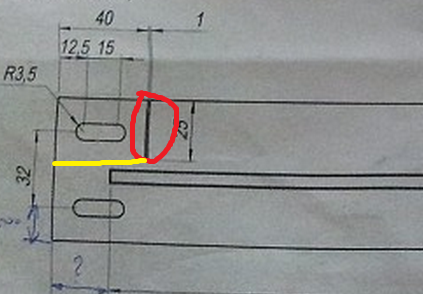

Na czerwono to podcięcie. Na zółto szkic zgięcia. tu cos podobnego https://www.youtube.com/watch?v=SogY1zVk3d4

2014-07-02, 19:37
Pomógł 0 raz(y).
 To wygięcie długie na 250 narazie pomijam bo on nie koliduje z żadną inną operacją, wydaje mi się że z nim nie będzie problemu. To co srawia mi kłopot to te dwa wygięcia po bokach. są one wyginiane wraz z podtłoczeniem.
