SolidWorks >> Arkusze blachy >> Przejście z cylindra na rozłożoną blachę
Odpowiedz
Autor Wypowiedź
2014-10-21, 20:09
Pomógł 0 raz(y).

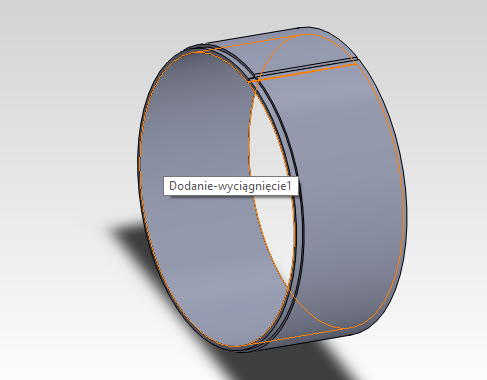

 Jak rozwinąć cylinder na płaską blachę. Dodam że nie jest on do końca zamknięty bo ma przygotowane czoło pod spawanie. I nie mam pojęcia jak rozwinąć na płasko taki oto model. Z góry dziękuję za wszelką odpowiedź.

2014-10-21, 20:33
Pomógł 36 raz(y).
 Witam.

W arkuszu blachy na płaszczyźnie narysuj nie zamknięty okrąg. Wyciągnij na odp. długość ale podaj także jego grubość (okno z lewej strony).

2014-10-21, 21:58
Pomógł 0 raz(y).

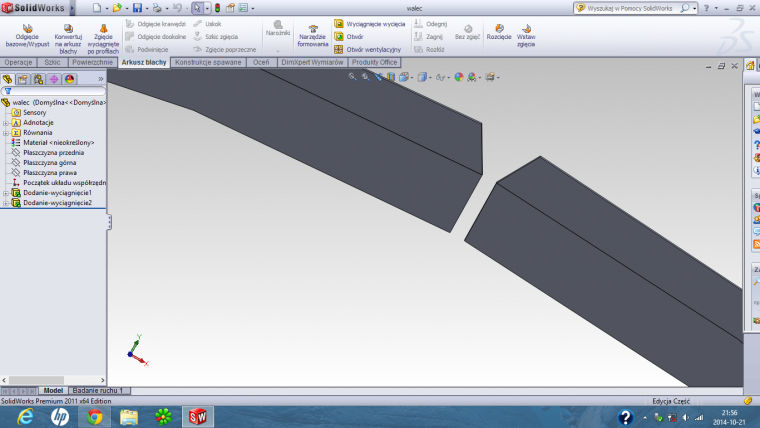

 Jak jak. Możesz to trochę bardziej szczegółowo opisać. Takie skróty myślowe nic nie mówią jak mam rozłożyć ten cylinder. A ta przerwa w okręgu ma troche inaczej wyglądać.

2014-10-22, 08:17
Pomógł 18 raz(y).
 Wykonałeś to jako wyciągnięcie.

Tak można (a potem konwersja do blachy), ale bez tego wycięcia dookoła.



Zrób to od razu jako arkusz blachy, plik masz w załączeniu.

Problemem jest faza - nie da się po dodaniu fazy rozłożyć blachy.

A w drugą stronę - po dodaniu fazy po operacji Odegnij, nie da się wykonać operacji Zagnij.

Chyba, że ja coś źle robię.



http://www.pswug.info/image/forum/forum_760_8_1679_6939.sldprt

SOLIDWORKS 2018
2014-10-22, 08:40
Pomógł 43 raz(y).

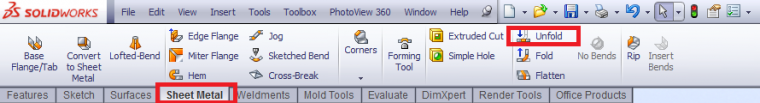

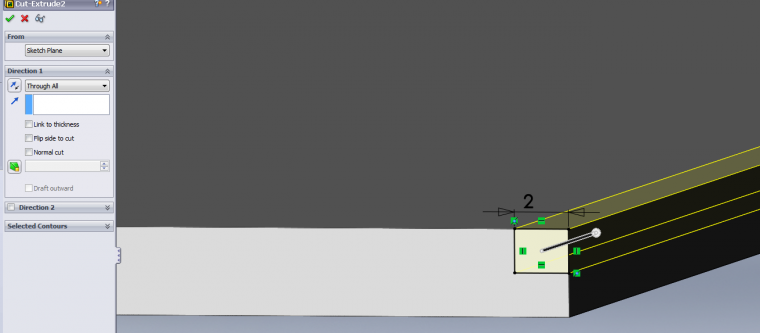

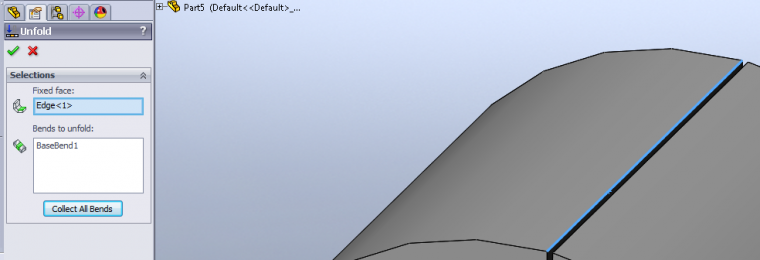

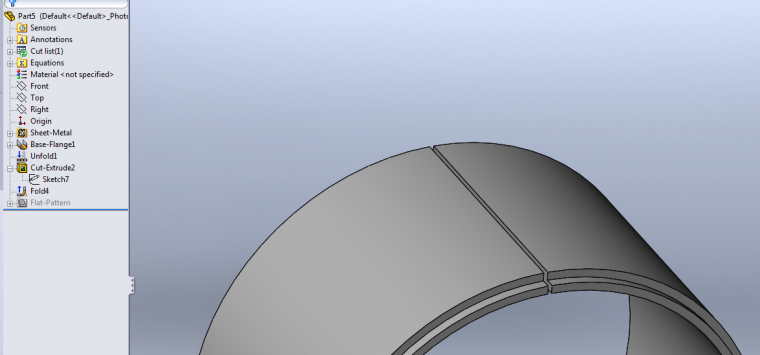

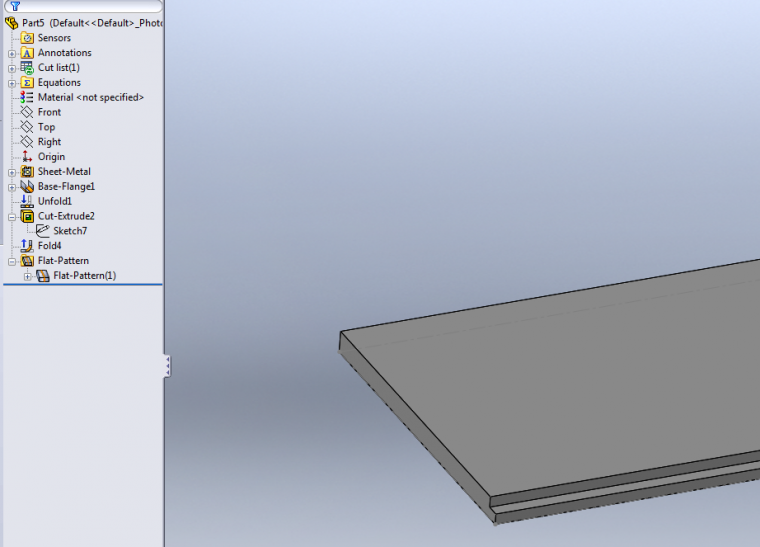

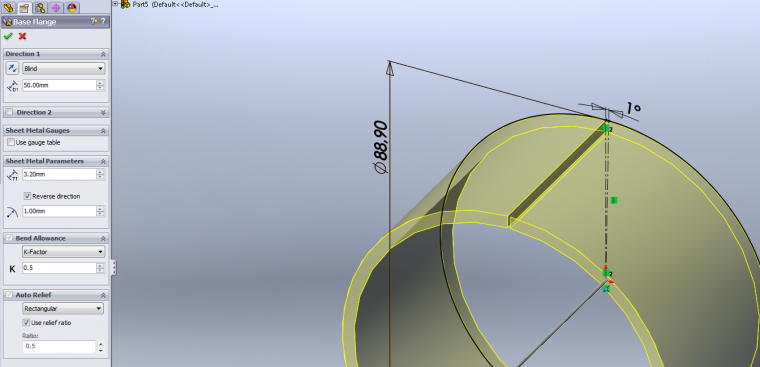

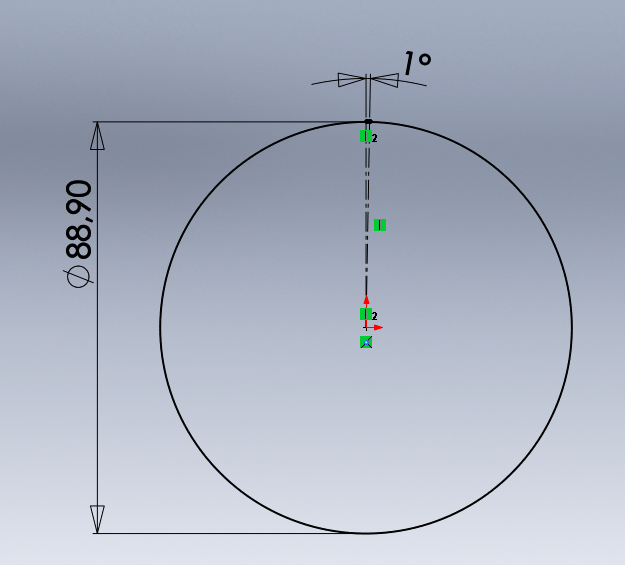

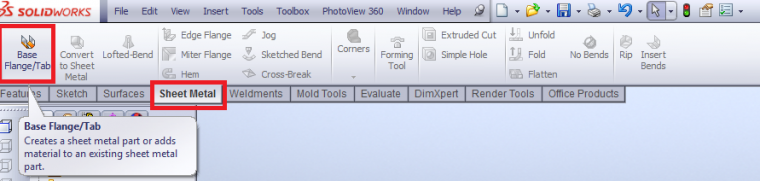

 Inny sposób:

1.



2.



3.



4.



5.



6.



7.



8.



9.



10.



Plik: http://www.pswug.info/image/forum/forum_760_8_1679_6951.sldprt

2014-10-22, 17:29
Pomógł 36 raz(y).

Witam.

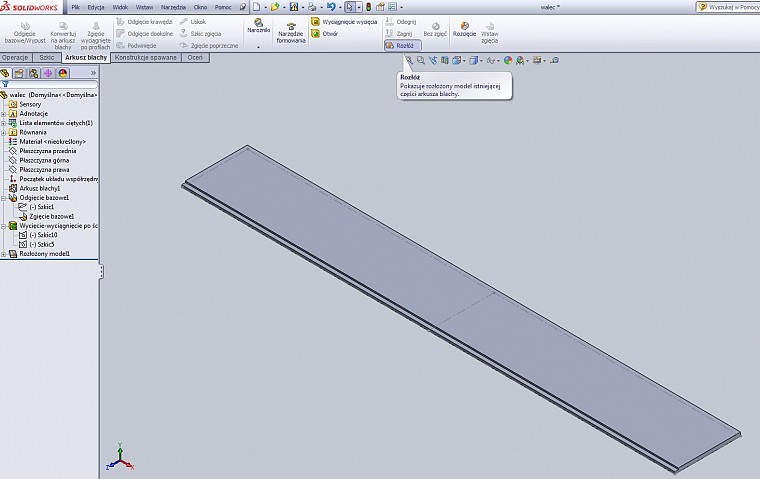

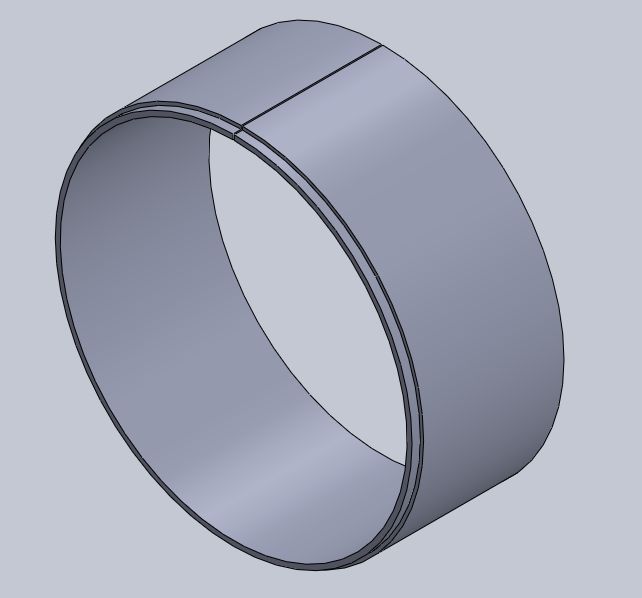

Oto Twój, jak go nazwałeś walec. Nic nie modyfikowałem tylko rozłożyłem.



i

2014-10-22, 20:20
Pomógł 0 raz(y).
 Bo to wersja bez faz na krańcach rozciecia. Jak sfazujesz krańce to model się już nie rozłoży.

2014-10-23, 16:31
Pomógł 36 raz(y).
 Witam.

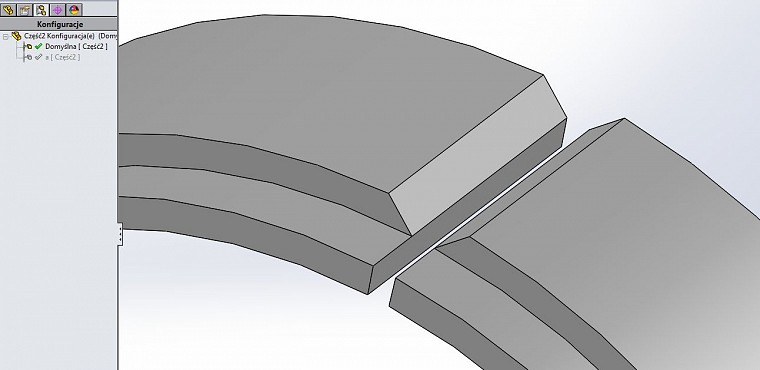

Z dwoma fazkami nie można (tylko z jedną), ale można zrobić to w konfiguracji:

CSWP, CSWE, CSWI *** solid-blog.pl ***
2014-10-23, 16:47
Pomógł 405 raz(y).
 Model powienien się rozkładać, prawdopodobnie dodając fazki zamieniacie domyślne odniesienie (krawędź) dla rozłożonego modelu.

Ale wcale się nie ździwię, jeżeli nie da się rozłożyć (z fazami) ponieważ cięcie nie jest prostopadłe do grubości.



Edit: czy sfazowanie jest robione po zgięciu czy przed? Domyślam się, że przed zgięciem, więc wstawiamy fazę dla rozłożonego modelu i po temacie.

2014-10-23, 19:45
Pomógł 36 raz(y).
 Witaj Pawle.

Po rozłożeniu i nadaniu fazek (2,5mm) i po ponownym zwinięciu fazki znikają. A zaś przed rozwinieciem nadając fazki nie rozwiniesz. Próbowałem różnymi sposobami, nawet odgięcie, ale też nic to nie dało. Oto plik SW2014

http://www.pswug.info/image/forum/forum_760_8_1679_6965.sldprt

CSWP, CSWE, CSWI *** solid-blog.pl ***
2014-10-24, 08:27
Pomógł 405 raz(y).
 Trzeba wygasić te operacje naprzemiennie, to oczywiste że znikają bo wszystko co jest wykonane na rozłożonym modelu na zgiętym będzie wygaszone. Faza pewnie pod spoinę więc jaki problem żeby tak zrobić?
