SolidWorks >> Arkusze blachy >> Rozwinięcie elementu
Odpowiedz
Autor Wypowiedź
2015-05-26, 07:48
Pomógł 0 raz(y).
 Witam

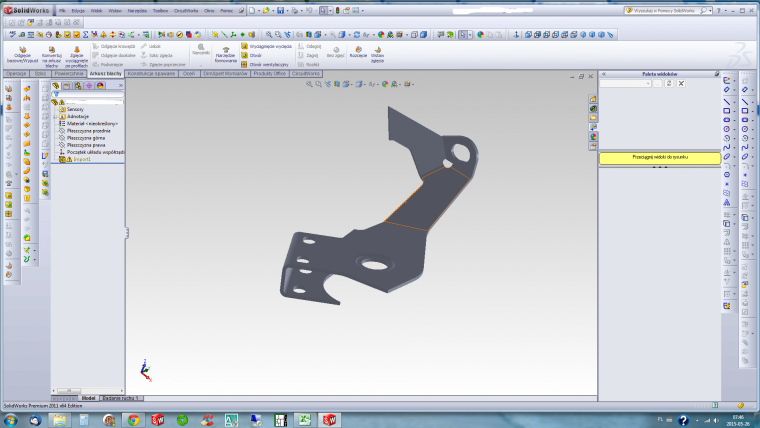

Próbuję przerobić taką o to blaszkę ale mam problem z konwersją modelu na model z blachy.

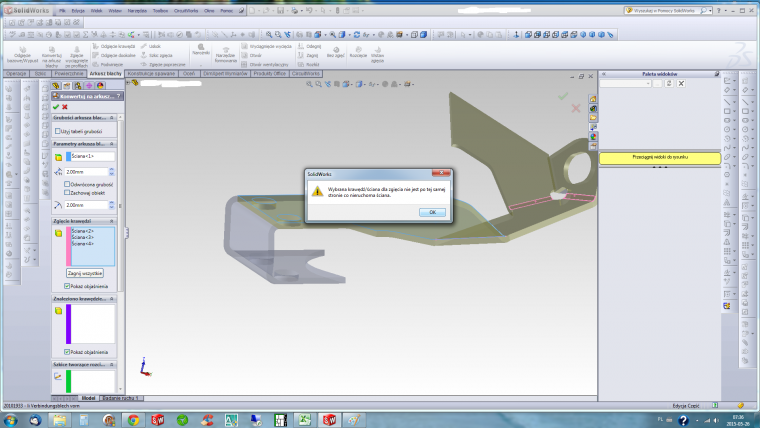

Gdy klikam na kolejne zagięcie występuje powyższy błąd. Jakiś pomysł jak rozłożyć takową blaszkę



Z góry dzięki za wszelką odpowiedź.
Pozdrawiam

2015-05-26, 07:55
Pomógł 18 raz(y).
 Wrzuć model.

2015-05-26, 08:07
Pomógł 0 raz(y).
 http://chomikuj.pl/Sid1/solidwork/blaszka,4793162212.stp

2015-05-26, 08:43
Pomógł 18 raz(y).
 Faktycznie ma coś do promienia przy tych owalnych otworach.

CSWP, CSWE, CSWI *** solid-blog.pl ***
2015-05-26, 09:04
Pomógł 405 raz(y).
 No nie do końca zgodzę się z Tadeuszem, że chodzi o otwory.

Standardowa procedura powinna wyglądać tak:

1. Naprawa błędów w imporcie.

2. Usunięcie wszystkich przetłoczeń.

3. Sprawdzanie grubości (w pakiecie professional i premium jest do tego narzędzie).

4. Wyeliminowanie miejsc o innej grubości niż zakładana.



Problem pojawia sie na zgięciach w dwóch miejsach, nie ma tam cięcia prostopadłego i w tym upatruję problem. Spróbuję z tym powalczyć. W jakiej wersji SW to zapisać?

2015-05-26, 09:25
Pomógł 18 raz(y).
     Kęska Paweł
    No nie do końca zgodzę się z Tadeuszem, że chodzi o otwory.

:-)

Nie mówię, że chodzi o otwory, tylko o promienie przy otworach ;-)

2015-05-26, 09:26
Pomógł 0 raz(y).
 Ja mam Solidworka 2011.
Dzięki za pomoc.
Pozdrawiam

CSWP, CSWE, CSWI *** solid-blog.pl ***
2015-05-26, 09:59
Pomógł 405 raz(y).
 Plik wysyłam mailem.

Natomiast rzeczywiście było tam kilka miejsc problematycznych, nie chcę się rozpisywać ale chodziło o 2 zgięcia. Przetłoczenie usunąłem na początku i później je odtworzyłem wykonując odpowiednią operację formowania.

2015-05-26, 10:50
Pomógł 0 raz(y).
 Właśnie zależało by mi na wyjaśnieniu na przyszłość żebym wiedział o co dokładnie chodziło i jak sobie z tym poradzić.
