SolidWorks >> Arkusze blachy >> Przycięcie nóg
Odpowiedz
Autor Wypowiedź
Makom
2011-04-07, 22:01
Pomógł 0 raz(y).
 Na załączonym rysunku widać stożek położony na nogach wygiętych z blachy (przekrój nóg prostokąt rozszerzający się do góry). Czy można tak przyciąć nogi aby ten stożek na nich dobrze leżał a nogi rozwinęły się do płaskich akruszy.
Pozdrawiam Andrzej
http://www.pswug.info/image/forum/forum_760_8_375_2339.jpg

CSWP, CSWE, CSWI *** solid-blog.pl ***
2011-04-07, 22:34
Pomógł 405 raz(y).
 Rozumiem, że jest to w części, więc wydziel powtarzalny fragment (czyt. 1/4) i np. przez obrót otwartym szkicem można odciąć górną część.
Inny sposób to odsunięcie powierzchni o zero i wycięcie powierzchnią.

Panienka do wszystkiego
2011-04-08, 16:56
Pomógł 66 raz(y).
 Czesc,

albo po prostu tak...

Pozdr. tomek
http://www.pswug.info/image/forum/forum_760_8_375_2341.zip

Makom
2011-04-08, 17:36
Pomógł 0 raz(y).
 Problem w tym , że jest to na złożeniu
Andrzej

CSWP, CSWE, CSWI *** solid-blog.pl ***
2011-04-08, 17:58
Pomógł 405 raz(y).
 To nie taki problem ale może wymaga trochę więcej czynności. Podczas edycji w złożeniu  jednej nogi (o ile są takie same) trzeba odnieść się do blach, np. poprzez konwertowanie krawędzi i dalej tak samo jak w części. Można też użyć operacji gniazda - nie wiem tylko jak będzie z tzw. cięciem prostopadłym - ale może uda się to rozłożyć.


Panienka do wszystkiego
2011-04-08, 19:05
Pomógł 66 raz(y).
 Idzie, idzie rozwinac...
tomek

http://www.pswug.info/image/forum/forum_760_8_375_2342.zip

Makom
2011-04-10, 13:25
Pomógł 0 raz(y).
 Dziękuję za pomoc. Mam przy okazji jeszcze jedną sprawę. Załączam plik zip łopatki. Jest ona wykonana w złożeniu. Jak ją przekształcić do blachy.
Andrzej
http://www.pswug.info/image/forum/forum_760_8_375_2343.zip

CSWP, CSWE, CSWI *** solid-blog.pl ***

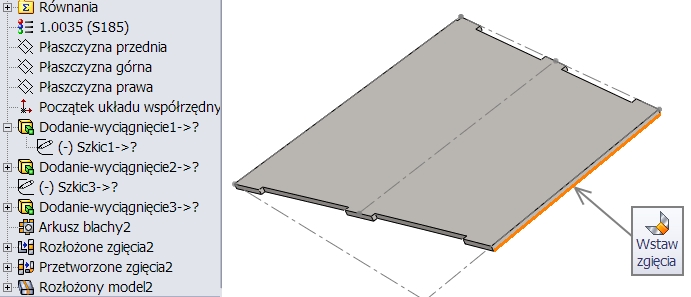

2011-04-11, 12:22
Pomógł 405 raz(y).

Makom
2011-04-11, 18:01
Pomógł 0 raz(y).
 To jest genialne.
Andrzej

Makom
2011-04-12, 19:57
Pomógł 0 raz(y).
 Zapomniałem gdzie się zaznacza jeśli ktoś pomógł
Andrzej
