Makom
2011-08-02, 09:54
Pomógł 0 raz(y).
 Mam do wykonania łódkę w oparciu o wręgi. Poszycie wykonałem jako powierzchnie, pogrubiłem i teraz chciałem przekształcić na arkusz blachy. Niestety nie idzie. Proszę o pomoc , w załączeniu zip z rysunkiem. http://www.pswug.info/image/forum/forum_760_8_455_2884.zip

CSWP, CSWE, CSWI *** solid-blog.pl ***
2011-08-02, 11:25
Pomógł 405 raz(y).

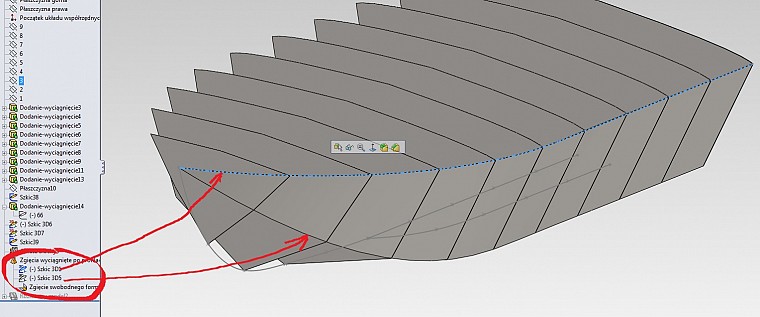

 Jeżeli cokolwiek można zrobić to podzielić ściany linią podziałową i każdy segment sprowadzić do szkicu 3D - tylko oddzielne 2 szkice na 1 operację wyciagnięcia po profilach dla blach. Tylko aby dało się rozwinąć jako blachę to końce - te pomarańczowe - muszą dać się połączyć linią prostą, jeżeli w rzeczywistości nie jest to linia to dla programu nie jest to gięcie... a tłoczenia SW nie obsługuje.



Zobacz sobie tutorial (bo zasada jest ta sama) http://www.pswug.info/tutoriale/4/Blacha_jako_wyciagniecie_po_profilach/

Makom
2011-08-02, 20:28
Pomógł 0 raz(y).
 Udało się inaczej. Problemem przy wyciągnięciu po profilach (górny i dolny splajn przechodzący przez wierzchołki wręg w szkicu 3d ) było to , że na czubku te splajny się schodziły. Wystarczyło je skrócić ( po 5mm ) aby poszycie się wyciągnęło w blachę którą da się rozłożyć. W załączeniu zrzut ekranu.

Pozdrawiam Andrzej

CSWP, CSWE, CSWI *** solid-blog.pl ***
2011-08-02, 21:28
Pomógł 405 raz(y).
 ok, myślałem, że ma być z kawałków...

A przerwa wynika z tego, że musi się zmieścić zgięcie, więc to zależy od grubości i promienia.

Makom
2011-08-04, 11:40
Pomógł 0 raz(y).
 Mam jeszcze jeden problem z inną łódką. Wykonałem łódkę jako bryłę, narzędziem skorupa zostawiłem poszycie. Moim celem jest uzyskanie rozwinięcia blach poszycia. Próbowałem ciąć powierzchniami , częściowo to idzie ale nie wiem jak z tych wycietych boków zrobić blachy a następnie je rozłożyć. Może ktoś mi coś poradzi. Jako załącznik rysunek.

Andrzej

http://www.pswug.info/image/forum/forum_760_8_455_2898.zip

Makom
2011-08-05, 09:30
Pomógł 0 raz(y).
 Odpowiadam sam sobie, ale może się to komuś przyda. Łódkę zrobiłem zupełnie inną metodą. Narysowałem linie graniczne elementów (burty, dno, tył) i wyciągnąłem po profilach od razu jako blachy. Szybciej, prościej.

Andrzej
