SolidWorks >> Arkusze blachy >> Nadcinanie arkusza blachy
Odpowiedz
Autor Wypowiedź
2012-01-27, 17:10
Pomógł 0 raz(y).
 Witam, jak można nadciąć arkusz blachy? Chodzi o to, by powstały na płaszczyźnie blachy nacięcia, układające się w dajmy na to kwadrat bez jednego boku, by móc ten twór później odgiąć od owej płaszczyzny - tworząc otwór, który po złożeniu blachy zostałby zamknięty... Próbowałem dokonać tego na różne sposoby, ale nie wiem, jak konkretnie i mądrze się do tego zabrać... Jakieś sugestie dla początkującego projektanta? :)

CSWP, CSWE, CSWI *** solid-blog.pl ***
2012-01-27, 18:07
Pomógł 405 raz(y).
 To może jakiś obrazek jak to ma wyglądać, albo chociaż rys. - cokolwiek.

2012-01-28, 00:14
Pomógł 0 raz(y).

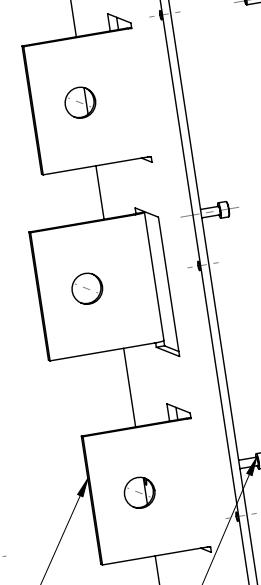

 Heh, właśnie próbowałem opisac bez używania obrazków, ale proszę bardzo, oto przykład, jak mogłoby to wyglądać:





Generalnie to tylko przykład, mnie interesuje to, jak ogólnie zacząć, by coś takiego mogło w sposób normalny powstać.

CSWP, CSWE, CSWI *** solid-blog.pl ***
2012-01-28, 10:50
Pomógł 405 raz(y).
 Nie znając więcej wytycznych robiłbym to na dwa sposoby, gdzie pierwszy to blacha z otworami i później odgięcie krawędzi, a drugi to pełna blacha, nacięcie ręczne lub przygotowaną operacją z biblioteki projektu i odgięcie szkicem odgięcia. Ta druga opcja jest lepsza bo sie nie pomylisz co do długości odgięcia.

Mogę zrobić przykład ale w SW 2012.

Panienka do wszystkiego
2012-01-28, 16:45
Pomógł 66 raz(y).
 Czesc,



mozna robic na przynajmniej 2 sposoby - jak w zalaczniku.

http://www.pswug.info/image/forum/forum_760_8_570_3718.zip

Pozdr. tomek

2012-01-28, 16:57
Pomógł 0 raz(y).
 Oooo dzięki, o to mi właśnie chodziło. :)
