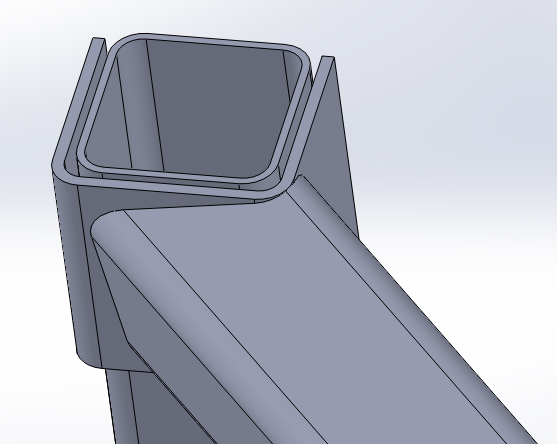

Witam! Zrobiłem projekt złożony z różnego rodzaju profili (wiekszość musiałem dodać sam) i chciałbym się dowiedziać jak sprawdzić jakie są dokładne wymiary, kąty nachylania etc. w miejscach gdzie łączenia są dość nietypowe i które spasowałem za pomocą opcji "przytnij/wydłuż" (załączony plik) abym wiedział jak ciąć materiał. Pozdrawiam! |
|
|
|
|
CSWP, CSWE, CSWI *** solid-blog.pl ***
2012-07-02, 20:46
Pomógł 405 raz(y).
|
Wymiary w sensie długości program sam pokazuje po zaktualizowaniu listy elementów ciętych. Natomiast kąty w jednej płaszczyźnie niby też wyświetla ale w takiej sytuacji jak tutaj chyba najlepiej jest to pokazać w dokumentacji wstawiając odpowiednie rzuty i pokazując tylko wybrane obiekty (człony konstrukcyjne). |
|
|
|
|
2012-08-11, 18:03
Pomógł 36 raz(y).
|
Witam. Jeśli chcesz podać dokładne wymiary danego elementu to myszką zaznaczasz ten element i klikasz prawym (rozwinie sią okno) i wybierasz wstaw do nowej części, zapisujesz tą część a później robisz dokumentację tej części podając kąty, długość szerokość, grubość itd. I tak postępując jesteś w stanie każdy element konstrukcji spawanej opisać w szczegółach. Dodam, że jeśli zmienisz jakieś wymiary (w całej konstrukcji spawanej) np. długość czy grubość elementu, to po otwarciu tej indywidualnej części, program SW zaktualizuje tą część w odniesieniu do całej konstrukcji spawanej, a także w formatkach 2D. Pozdrawiam miłośników SW. |
|
|
|
|
DPStoday.pl | CSWI CSWE SOLIDWORKS Aplication Elite
2012-08-22, 09:49
Pomógł 18 raz(y).
|
Po co wstawiać do nowej części? Wystraczy zrobić na rysunku 2D widok względny i albo umieścić wszystkie części na jednym arkuszu albo na kilku i nie ma wtedy problem z plikami, gdyż czasem jest ich sporo. |
|
|
|
|
2012-08-23, 19:37
Pomógł 36 raz(y).
|
Po cżęści zgodzę się z Toba Łukaszu, ale jeśli jest tych części w konstrukcji spawanej jest kilkanaście, a może i więcej, a do tego dochodzą inne operacje np wiercenie, gwintowanie, wypalanie plazmą, frezowanie itd.a do tego występują różnej grubości, średnicy itd., to jak najbardziej potrzebne są indywidualne rysunki dla tych części. Można do tego dolożyć laser np. u kolegi Jana w rysunku jest ceownik, który jest giety na krawędziówce być może CNC) więc potrzebe jest rozwinięcie aby wypalić i wymiary do gięcia dla operatora giętarki.bo jesgo interesuje tylko ten detal. Mając części konstrukcji spawanej w wersji indywidualnej, rysunki są przejrzyste i bardziej zrozumiałe Pozdrawiam. |
|
|
|
