Anderk
2013-06-18, 16:26
Pomógł 0 raz(y).
 Witam jeśli chcę zrobić model odlewu, to odpalam solidWorks i wybieram część prawda?
tu przykładowe odlewy o jakie mi chodzi http://www.cemad.com.pl/index.php/id,produkty-odlewy-kokilowe-al.html

.
2013-06-18, 19:23
Pomógł 52 raz(y).
 Owszem , zgadza się, Bo złożenie zkłada się zazwyczaj z kilku części a odlew takim nie jest.

Anderk
2013-06-18, 19:46
Pomógł 0 raz(y).
 dzięki wielkie, ale i tak muszę sobie zakupić ksiązkę SolidWorks bo jestem początkujący w tej kwesti i dużo jeszcze nauki przede mną .

Anderk
2013-06-19, 19:13
Pomógł 0 raz(y).
 cześć .
W załączniuku przedstawiam część byryły do podgladu na moje pytanie. a brzmi ono tak.
Jak dorysować fasolkę na średnicy ????????
trzeba zmienić uklad wspórzędnych czy jak ?? Myslałem że wybiore fasolkę najadę na średnicę narysuje i będzie a tu nieee

http://www.pswug.info/image/forum/forum_760_1_1118_5563.sldprt
http://www.pswug.info/image/forum/forum_760_1_1118_5564.sldprt

CSWP, CSWE, CSWI *** solid-blog.pl ***
2013-06-19, 21:43
Pomógł 405 raz(y).
 Gdzie ma być ta fasola?

Trzeba narysować szkic na jednej z płaszczyzn układu 3D i wycinając odsunąć poczatek. Można też wykorzystać istniejące operacje z biblioteki.

Anderk
2013-06-19, 22:44
Pomógł 0 raz(y).
 Fasolka obajetnie gdzie byle na tej średnicy zewnętrznej -podświetlonej- miałem ja zwymiarować dla pokazania ale nie wiem jak zwymiarować model.
Jak to zrobić, jak dorysowac tą fasolke czy jakies inne cuda na tej srednicy .
-pozdrawiam dziękuje
załączznik http://www.pswug.info/image/forum/forum_760_1_1118_5567.sldprt

Anderk
2013-06-20, 23:46
Pomógł 0 raz(y).
 Pawle pomożesz?

.
2013-06-21, 07:22
Pomógł 52 raz(y).
 Chętnie bym się przyglądnął problemowi, ale mam SW 2010 i nie mogę otworzyć tego z linka. Podeślij parasolid albo obrazek JPG to looknę.

2013-06-21, 08:10
Pomógł 2 raz(y).
 O tą średnicę chodzi?

http://www.pswug.info/image/forum/forum_760_1_1118_5571.sldprt

.
2013-06-21, 15:20
Pomógł 52 raz(y).
 Przypomniałem sobie o e-drawingy 2013 :) i teraz mogę się włączyć do dyskusji.
Czy chodzi o zrobienie fasolki "owiniętej" na pobocznicy walca ? Bo jeśli tak to jest polecenie 'Zawijaj'

Anderk
2013-06-23, 19:13
Pomógł 0 raz(y).
 tak Marcin o tą średnicę chodzi. Jak w ogóle coś na niej dorysować własnie taką fasolkę czy coś innego ??

.
2013-06-24, 07:33
Pomógł 52 raz(y).

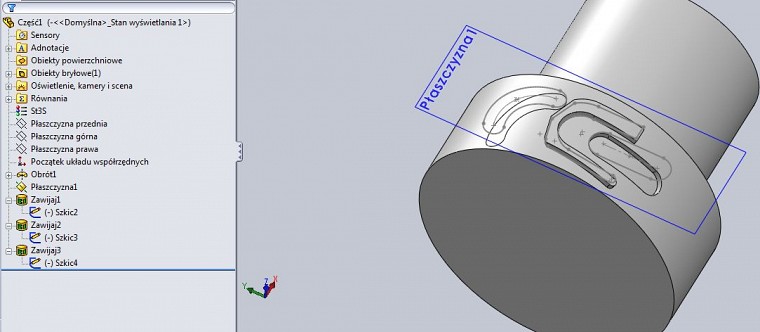

 Wprost się nie sa rysować na walcu, ale można na niego rzutować lub zawijać np tak:

Anderk
2013-07-10, 09:55
Pomógł 0 raz(y).

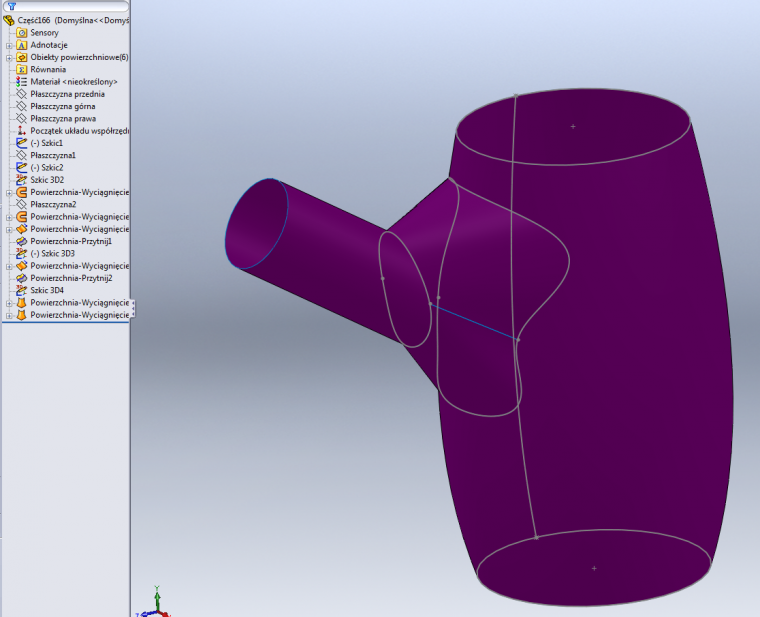

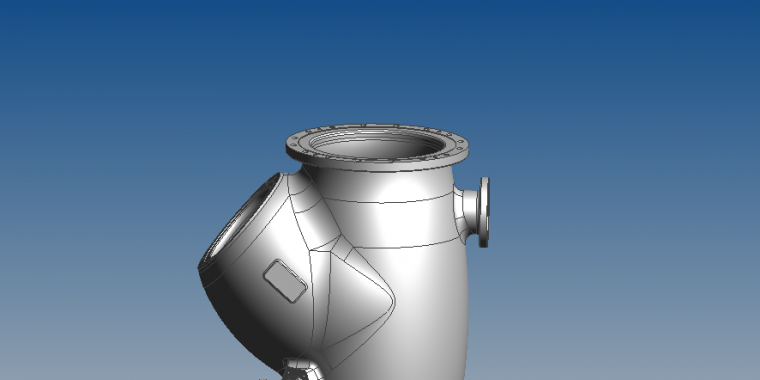

 Jak narysować taki model -pomocy od czego zacząć

Anderk
2013-07-10, 12:40
Pomógł 0 raz(y).
 co wykorzystać?
szki?
szkic3d?
czy///////////////////........................??

SOLIDWORKS 2018
2013-07-10, 13:00
Pomógł 43 raz(y).
 Wydaje mi się, że szkic 2d, szkic 3d i modelowaie powierzchniowe daje tu najwięcej możliwości.

Panienka do wszystkiego
2013-07-10, 13:11
Pomógł 66 raz(y).
 A masz na poczatek (na b. szybko)...


http://www.pswug.info/image/forum/forum_760_1_1118_5624.zip

Pozdr. tomek
