 Hey
dlaczego podczas wymiarowania w "rysunku złożenia" wychodzą różne wymiary na różnych rzutach.

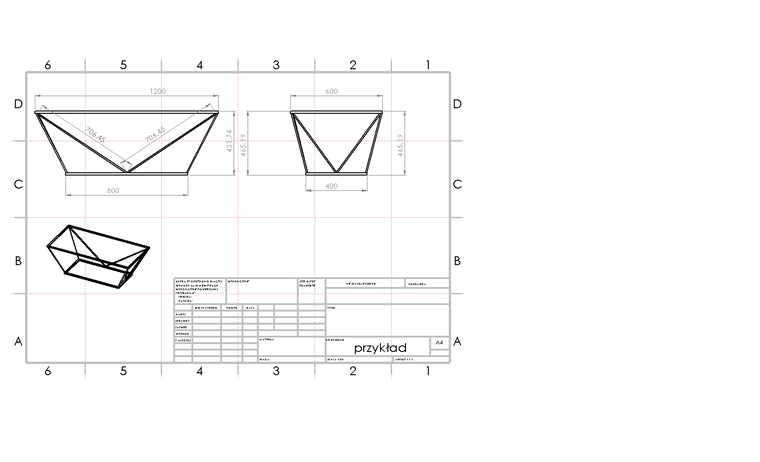

Przykład w załączniku

2017-06-14, 05:55
Pomógł 36 raz(y).
     Fon Robert
    Hey
    dlaczego podczas wymiarowania w "rysunku złożenia" wychodzą różne wymiary na różnych rzutach.

    Przykład w załączniku

Brak załącznika.

.
2017-06-14, 07:23
Pomógł 52 raz(y).
 Sprawdź jak masz we właściwościach widoków ostawione wymiarowanie, rzut czy rzeczywisty.

2017-06-14, 07:28
Pomógł 0 raz(y).
 Proszę


http://www.pswug.info/image/forum/forum_760_1_2628_9192.slddrw

2017-06-14, 07:40
Pomógł 0 raz(y).
     Śmieszek Włodzimierz
    Sprawdź jak masz we właściwościach widoków ostawione wymiarowanie, rzut czy rzeczywisty.


Gdzie dokładnie jest ta opcja ?

.
2017-06-14, 08:04
Pomógł 52 raz(y).
 W helpie :) No dobra, klikasz LPM na widoku i pojawia się w miejscu drzewka menu właściwości widoku, przesuwasz go w górę aż do opcji 'Typ wymiaru'i tam zaznaczasz co trzeba.
Jeśli są różne opcje dla różnych widoków to wymiary mogą się różnić, bo idzie po skosie albo prostopadle.

2017-06-14, 08:28
Pomógł 0 raz(y).
 Dziękuję bardzo za informację lecz nadal źle wymiaruje przy zmianie rzut/rzeczywisty

http://www.pswug.info/image/forum/forum_760_1_2628_9197.slddrw

.
2017-06-14, 13:13
Pomógł 52 raz(y).
 Nie pomogę, bo jest to w nowszej od mojej wersji, a poza tym musisz dołączyć również model, bo samego rysunku raczej się nie otworzy.

CSWP, CSWE, CSWI *** solid-blog.pl ***
2017-06-14, 21:16
Pomógł 405 raz(y).
 Poproszę o plik modelu dołączony do rysunku.
