2011-12-29, 17:08
Pomógł 0 raz(y).

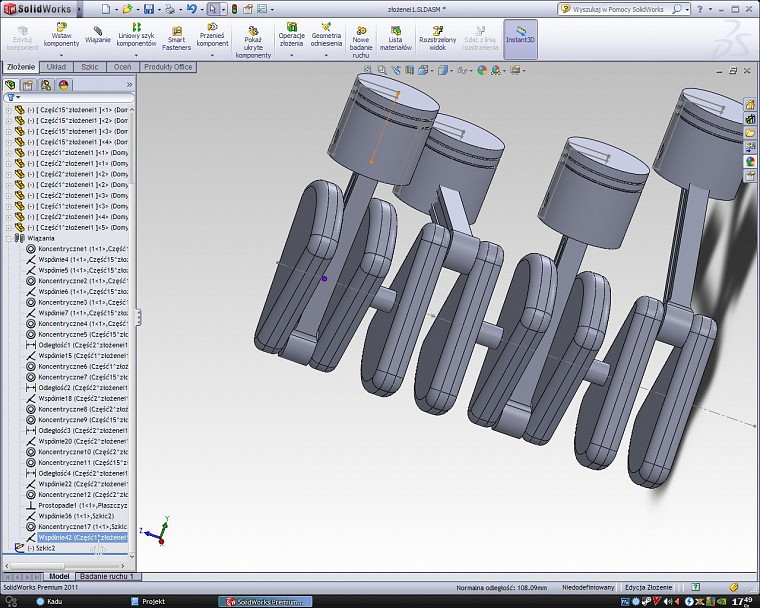

 Witam, robię prosty model funcjonowania tłoków na wale.

Problem pojawił się gdy próbowałem zdefiniować wiązanie które powodowałoby poruszanie się tłoka po jednej lini.

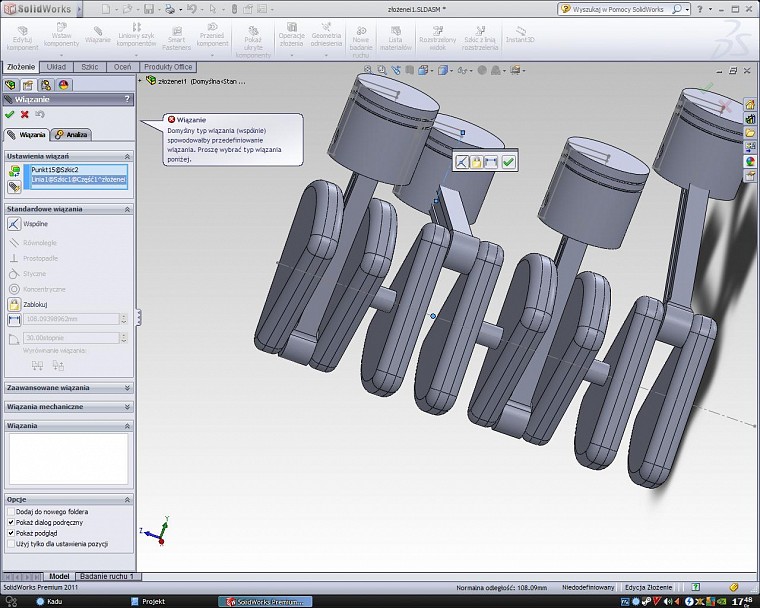

Są 4 tłoki, powiązanie pierwszego udało się bez problemu ale już przy następnym pojawiły się błędy. Ktoś ma jakiś pomysł ?



http://zapodaj.net/images/d3d40ee1a607.jpg

http://zapodaj.net/images/3d666209feab.jpg

2011-12-29, 21:26
Pomógł 36 raz(y).
 Linki pokazują error. jak może to wstaw tutaj na forum.

2011-12-29, 22:17
Pomógł 0 raz(y).
 http://zapodaj.net/images/3d666209feab.jpg



Poprawiony drugi link

CSWP, CSWE, CSWI *** solid-blog.pl ***
2011-12-30, 07:40
Pomógł 405 raz(y).
 Dalej się nie wyświetla...

Może jednak umieść obrazek na pswug

bo nawet jeżeli wyświetlałby się poprawnie to za pół roku nie będzie po nim śladu.

2011-12-30, 09:24
Pomógł 0 raz(y).




Panienka do wszystkiego
2011-12-30, 10:22
Pomógł 66 raz(y).
 Witam,



ja to bym powiazal plaszczyznami - plaszczyzna pionowa zlozenia i na nia tloki. Potem w zlozeniu dodatkowe 3 plaszczyzny prostopadle (jedna, glowna juz mamy) i ponownie tloki z ich odp. plaszczyzna. A potem reszta - korbowody i wal.



Pozdr. tomek

2011-12-30, 10:45
Pomógł 0 raz(y).
 Nie wiem, czy dokładnie tak jak radziłeś ale poradziłem sobie wiążąc oś tłoku na płaszczyznę.

Dzięki

Panienka do wszystkiego
2011-12-30, 14:02
Pomógł 66 raz(y).
 No i jeszcze prosciej.

Gdzies czytalem, ze takie wiazania (plaszczyzny, osie..) sa mniej zasobozercze (biedny ten jezyk polski) i bezpieczniejsze bo jednoznaczne. Elementy szkicow albo powierzchnie modeli moga sie zmieniac a wtedy nie trudno o bledy w wiazaniach zlozenia.



Pozdr. tomek
