SolidWorks >> Złożenia >> Tworzenie otworów przelotowych

Autor	Wypowiedź
Mateusz Lebiedziński

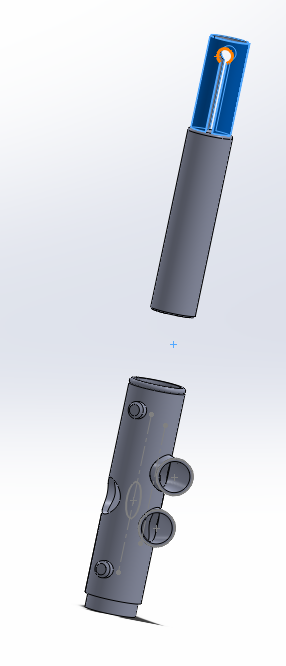

2012-12-25, 23:38 Pomógł 0 raz(y).	Witam wszystkich, jest to mój pierwszy post na tym forum:) Projektuję trąbkę, są w niej 3 wentyle, które kierują powietrze do różnych kanałów zależnie od tego na ile mocno jest wciśnięty tłok. Zrobiłem już korpus tłoka, zrobiłem w nim otwory na odpowiednich wysokościach, zrobiłem też sam tłok i znalazłem odpowiednie wysokości na jakich tłok może być umieszczony. Teraz chciałbym zrobić tak, że ustawiam tłok w korpusie na odpowiedniej wysokości, zaznaczam dwa otwory na powierzchni korpusa które mają być ze sobą 'połączone' otworem w tłoku i jakąś magiczną funkcją robię wycięcie tego otworu(de facto walca) w tłoku. Następnie przesuwam tłok na kolejną pozycję, wybieram kolejne otwory w korpusie i powtarzam operację. Brzmi fajnie ale nie mam pojęcia jak to zrobić w praktyce, mógłby ktoś mi pomóc? Przesyłam poglądowe foto.


Mateusz Lebiedziński
2012-12-25, 23:49 Pomógł 0 raz(y).


Paweł Kęska
CSWP, CSWE, CSWI * solid-blog.pl * 2012-12-27, 14:00 Pomógł 405 raz(y).	Można wykonać otwór w kontekście złożenia (edytując część w złożeniu) a później usunąć lub zablokować kontekst. Blokowanie lub usuwanie jest dostępne pod prawym przyciskiem klikając na części z sybolem ->.
