SolidWorks >> Złożenia >> Ustawienie kąta ruchu ramienia.
Odpowiedz
Autor Wypowiedź
2013-01-20, 13:30
Pomógł 0 raz(y).

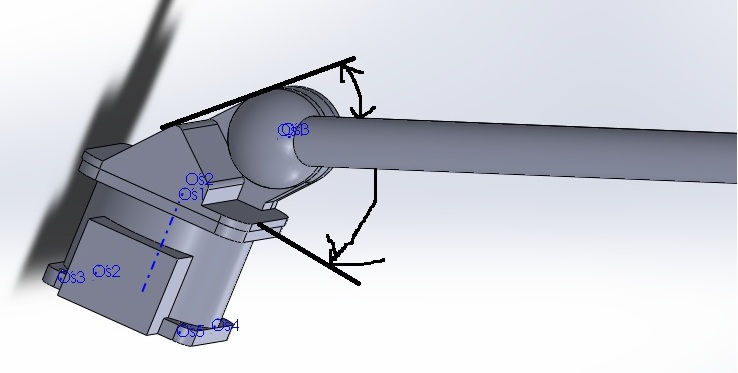

 Witam tworzę projekt platformy autonomicznej i mam problem z wiązaniami. Otóż chcę aby ramię manipulatora nie przechodziło przez jego podstawę oraz część obrotową. W jaki sposób dodać wiązania aby można było to określić? Na rysunku przedstawiam o co mi chodzi. Dodam że próbowałem wiązania zawiasowego ale nie mogę zazanaczyć do kątów ramienia i wymaganych płaszczyzn.

Engineer of old school
2013-01-20, 14:23
Pomógł 20 raz(y).
 Gdzie ten rysunek

2013-01-20, 14:41
Pomógł 0 raz(y).
 Już poprawione.

Panienka do wszystkiego
2013-01-20, 16:42
Pomógł 66 raz(y).
 Czesc,

w ramieniu musisz miec plaszczyzne przechodzaca przez os obrotu i os ramienia. Mozna tez skorzystac z osi ( tez temp.) o ile takie sa dostepne lub nawet z elementow szkicow (do wyciagniecia przez obrot). Nastepnie we wiazaniach rozszerzonych mozesz ustawic LIMIT kata (min, max).

Pozdr. tomek

2013-01-20, 21:52
Pomógł 0 raz(y).
 Robię płaszczyzne tak jak napisałeś ale dalej mi to nic nie daje. Gdy łączę ją wiązaniem z podstawą którą ma nie przecinać nie mogę ustawić kątów. Czy może ja coś robię źle czy źle cię zrozumiałem.

CSWP, CSWE, CSWI *** solid-blog.pl ***
2013-01-21, 01:01
Pomógł 405 raz(y).
 Zaznacz płaszczyznę w ramieniu i podstawę (z której wychodzi czarna kreska) następnie na karcie zaawansowane wiązania wybierz kąt i wprowadź wartości plus minus albo tylko na plus od położenia zero.

2013-01-21, 18:08
Pomógł 0 raz(y).
 Dzięki wielkie za wyjaśnienie już wszystko działa.
