Autor	Wypowiedź
Tomasz Buczkowski
2017-09-05, 07:45 Pomógł 0 raz(y).	Witam, czy jest jakiś sposób na wyeksportowanie z solida szkicu 3d do dxf 3d?


Paweł Kęska

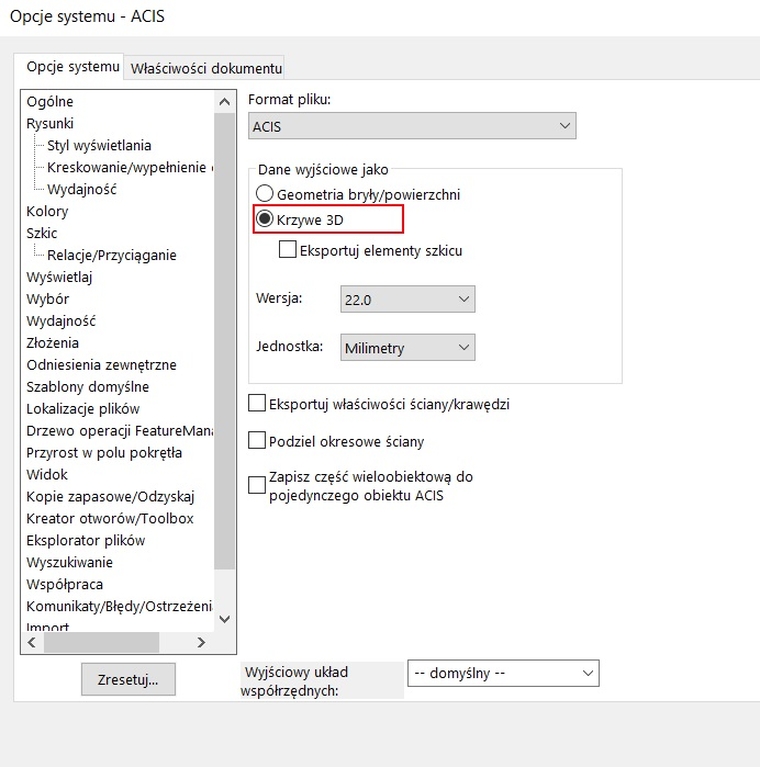

CSWP, CSWE, CSWI * solid-blog.pl * 2017-09-05, 11:53 Pomógł 405 raz(y).	Według mnie nie uda się zapisać bezpośrednio. Spróbuj zapisać szkic w formacie .sat jako krzywe i pewnie da się to importować do AutoCada. Niestety nie mam możliwości sprawdzenia. Natomiast robiłem coś takiego, że zapisywałem szkice jako .iges (krzywe, szkice) i na pewno podczas importu widział właśnie jako krzywe. Ale pewnie Autocad czy też inny 2D CAD nie otwiera igesa/stepa.


Tomasz Buczkowski
2017-09-07, 11:23 Pomógł 0 raz(y).	Dzięki za info. Próbowałem na różne sposoby. - szkic z solida na ACIS -> Draftsight w oknie polecenie "satin" lub "importsat" widzi plik ale nic nie wczytuje - z solida na iges i do freecad'a (https://www.freecadweb.org/?lang=pl) tam ładnie pokazuje szkic ale do dxfa nie można - w tym https://cadexchanger.com/ znikają niektóre linie albo się nie da albo nie potrafię ;/


Paweł Kęska
CSWP, CSWE, CSWI * solid-blog.pl * 2017-09-07, 13:06 Pomógł 405 raz(y).	Na pewno da się wyeksportować krzywe (szkic jako krzywe lub krzywe (kompozytowa, helisa itp. jako krzywe). Niestety nie odpowiem, czy dany CAD 2D to wczyta... może inni mają takie doświadczenie albo trzeba poszukać w sieci informacji.
