 hej,

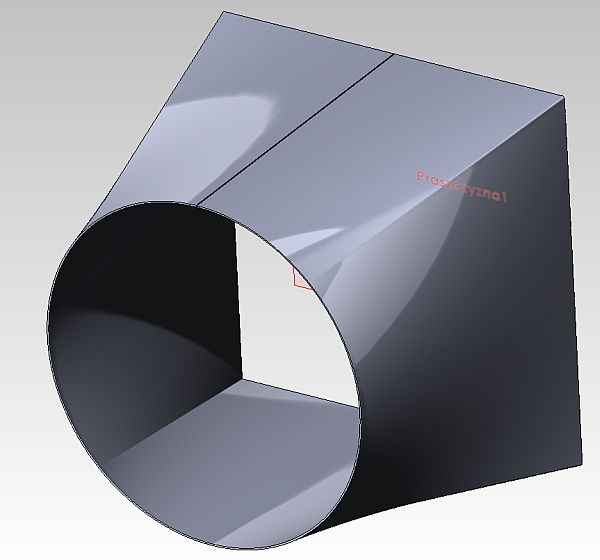

chciałbym rozwinąć na płasko powierzchnię jak na rysunku (przejscie kwadrat koło). Macie jakies pomysły?





pozdrawiam

brak
2011-09-22, 10:03
Pomógł 6 raz(y).
 w temacie blach nie zabieram glosu,bo poprostu sie na tym nie znam, ale natknalem sie kiedys na ciekawy filmik, wydaje mi sie, ze rozwiazuje Twoj problem:

http://www.youtube.com/watch?v=fE9D3VopoLI&feature=channel_video_title

2011-09-22, 10:24
Pomógł 18 raz(y).
 Nie wiem co jest w filmiku (Youtube zablokowane w pracy), ale mogę podpowiedzieć, że aby to rozwinąć oba szkice (kwadrat i koło) muszą być otwarte. rozetnij je i zrób małą przerwę. I na rogach szkicu kwadratu daj mały promień.

CAD
2011-09-22, 10:28
Pomógł 1 raz(y).
 Witam

Kolega ma racje dobry przykład tylko ja bym osobiście zrobił to z dwóch kawałków ze względu na możliwości krawędziarki.

Panienka do wszystkiego
2011-09-22, 11:43
Pomógł 66 raz(y).
 Witam,

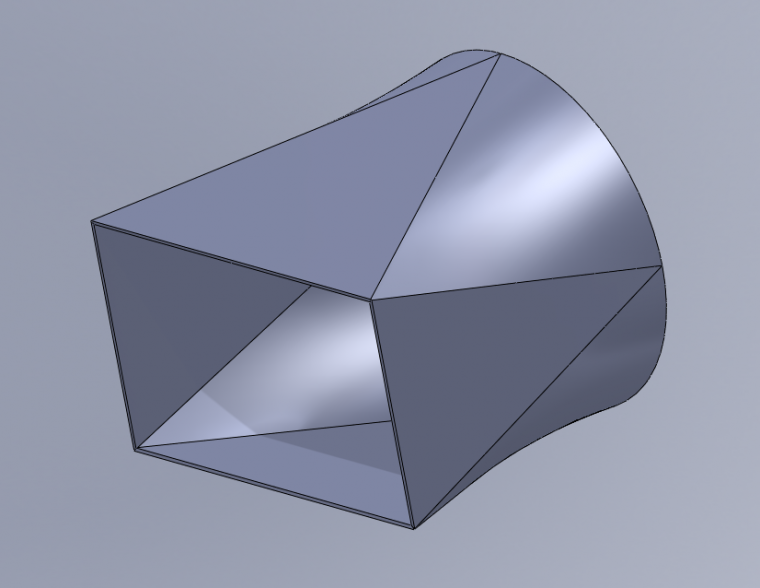

mysle ze tak (segmentacja okregu) bedzie lepiej z uwagi na czyste giecie.



http://www.pswug.info/image/forum/forum_760_14_493_3242.zip



Pozdr. tomek

brak
2011-09-22, 12:12
Pomógł 6 raz(y).
 @ Tadeusz Sliwinski

Na filmiku zaprezentowana jest taka sama metoda jaka przedstawil Tomasz. Mi rowniez wydaje sie, ze jest ona najlepsza.

SOLIDWORKS 2018
2011-09-23, 08:30
Pomógł 43 raz(y).

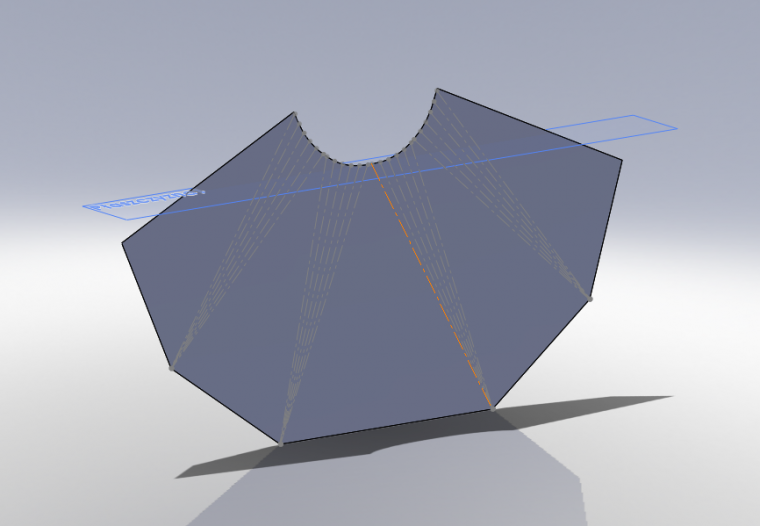

 Udało się. dzięki.
