| Autor | Wypowiedź |
|
Think outside the box.
2013-06-04, 20:54
Pomógł 0 raz(y).
|
Hej Mam takie problem, że przy wymiarowaniu mój szkic rozjeżdża się jak chce. Wiem, że nie mam całkowicie zdefiniowanego szkicu, więc dlatego, ale nie wiem jak temu zaradzić.... 1. Zaczynam  http://imageshack.us/photo/my-images/441/solid1.png/ (wrzucam linki, ponieważ u mnie wyskakuje błąd z grafiką) 2. To jest wymiar automatyczny, docelowy jaki powstał po szkicu "od ręki"  http://imageshack.us/photo/my-images/802/solid2.png/ 3. Tak się dzieje, gdy nadaję wymiar dla łuku http://img15.imageshack.us/img15/1200/solid3.png oraz dla kąta http://img33.imageshack.us/img33/9913/solid4.png  Proszę o pomoc, raz szkic po narysowaniu jest całkowicie zdefiniowany (np. prostokąt zwykły), a raz nie (prostokąt ze środka albo krzywe z kilku punktów). Z góry dziękuję. pozdrawiam Tomasz |
|
|
|
|
CSWP, CSWE, CSWI *** solid-blog.pl ***
2013-06-04, 21:06
Pomógł 405 raz(y).
|

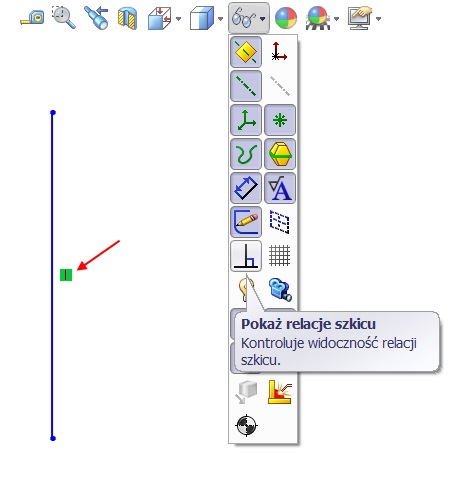

Proponuję włączyć widoczność relacji - pewnie nie ma dla widocznych linii relacji pionowo. Być może wyłączone są automatyczne relacje, można je włączyć w menu Narzędzia > Ustawienia szkicu. |
|
|
|
SOLIDWORKS 2018
2013-06-05, 07:53
Pomógł 43 raz(y).
|

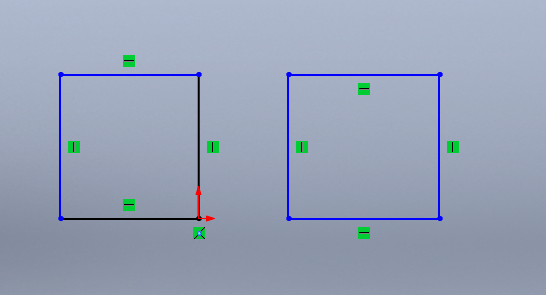

Proszę o pomoc, raz szkic po narysowaniu jest całkowicie zdefiniowany (np. prostokąt zwykły), a raz nie (prostokąt ze środka albo krzywe z kilku punktów). Jeśli zaczynasz szkic od poczatku układu współrzędnych to już masz po części zdefiniowany szkic (no bo odniesieniem jest tu stały punkt ukladu współrzędnych). Natomiast jesli zaczyesz szkicować gdzies obok początku układu współrzednych wtedy w zasadzie musisz cały szkic zdefiniować.  |
|
|
|
|
.
2013-06-05, 11:16
Pomógł 52 raz(y).
|
Podsumowując, definicja szkicu to nie tylko narysowane elementy (linie, łuki itd) i ich wymiary ale również ich wzajemne powiązanie czyli relacje oraz usytuowanie na płaszczyźnie szkicu. To ostatnie to relacja lub wymiary względem np układu współrzędnych lub jakiegoś punktu odniesienia pochodzącego z innej części w złożeniu. Można też ustalić szkic przez unieruchomienie jednego z elementów nadając mu relację 'stały' (kotwiczka) Pozdrawiam PS. Jest kilka zasad tworzenia szkicu żeby się nie "rozjeżdżał". Kolejność wprowadzanie relacji oraz kolejność nadawania wymiarów nie może być przypadkowa lecz musi być przemyślana. Dotyczy to zwłaszcza szkiców zawierających dużo elementów o dość rozbudowanej geometrii. Najlepiej poczytaj w podręcznikach dotyczących tego zagadnienia. |
|
|
|
|
Think outside the box.
2013-06-05, 14:25
Pomógł 0 raz(y).
|

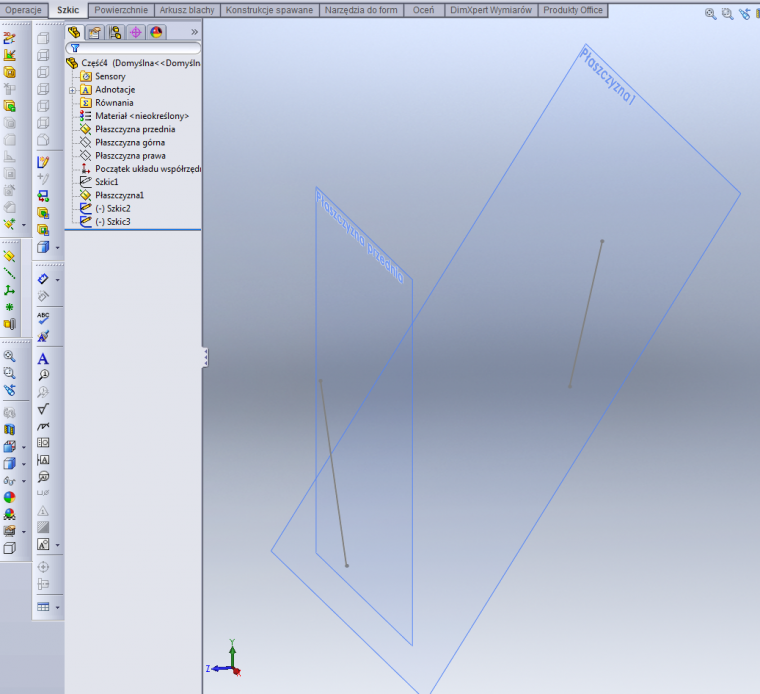

Dzięi za Wasze odpowiedzi, pomogły. Niemniej jednak mam teraz nowy problem z dodaniem nowej płaszczyny (w razie czego proszę o zmianę nazwy tematu). Mam płaszczyznę prawą (p1) z której tworzę nową pł. (p2) pod kątem i potem kolejną nową płaszczyznę (p3) oddaloną o X mm od p2. To samo chcę zrobić po przeciwnej stronie (kontrukcja nóżek taboretu). Tworzę nową płaszczyznę (p4), równoległą wobec p1 i oddaloną o X mm, i następnie będę chciał stworzyć nową płaszczyznę (p5) pod kątem w odniesieniu do p4 i później nową płaszczyznę (p6) oddaloną o X mm od p5, to efet końcowy jest taki, że gdy wkleję szkic na p5 i p6, to jest on wyżej niż szkice z p1, p2, p3, czy p4 i w efekcie wyciągnięcie po profilach nie jest pomyślne. Poniżej ilustruję mój problem:  ( http://img853.imageshack.us/img853/5927/sssolid1.png ) Totalnie nie mam pojęcia, co jest nie tak. Utknąłem. Punkty odniesienia z p4 przy tworzeniu p5, są takie same jak z p1 przy tworzeniu p2. Czy możecie mi jakoś pomóc? (Mój projekt nie jest w żadnym wypadku komercyjny, tylko ma mi pomóc zaznajomić się z SolidWorks...) Pozdrawiam ______________ EDIT: Wiem, co jest nie tak, szkic wklejony na płaszczyznę jest wklejony niedokładnie. Ponadto pozostałe szkice z p1, p2, p3 i p4 są poniżej początku współrzędnych (domniemam, że z powodu nachylenia płaszczyzny). Teraz chciałbym wyrównać szkic z p5 wobec szkicu z p2, tylko pytanie, JAK? Nie wiem... :D Mogę liczyć na Waszą pomoc? Kopiowałem i wklejałem poprzez ctrl+c i ctrl+v. |
|
|
|
|
SOLIDWORKS 2018
2013-06-05, 15:11
Pomógł 43 raz(y).
|

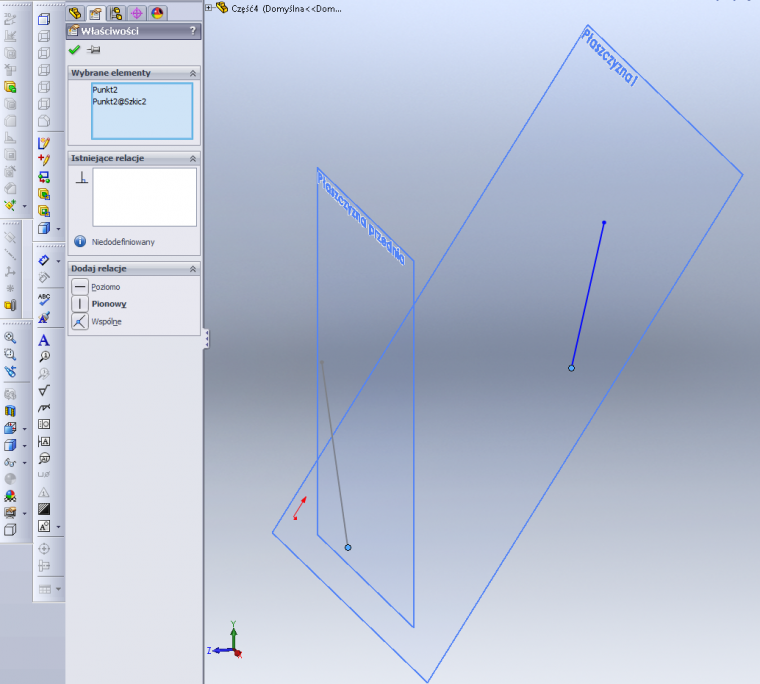

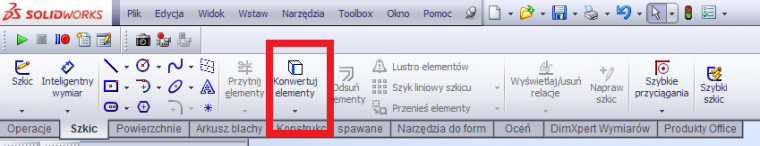

1. Zamiast robić lustro płaszczyzn po drugiej stronie lepiej zrobić lustro operacji/obiektu. 2. Ale jak już masz te płaszczyzny po drugiej stronie to zrzutuj szkic na tą nową płaszczyznę.  3. Jak już zrobiłeś ctrl+c/ ctrl+v to spróbuj relacje ustawić pomiędzy tymi dwoma szkicami.    |
|
|
|
|
.
2013-06-05, 17:24
Pomógł 52 raz(y).
|
Trochę to wszystko jest zawiłe, zwłaszcza o tej godzinie po 10 godzinach pracy :D Ale w przebłyskach świadomości wydaje mi się, że lepiej ten temat załatwić za pomocą szkicu 3D. Pozdrawiam |
|
|
|
