SolidWorks >> Modelowanie części >> Otwory w czaszy
Odpowiedz
Autor Wypowiedź
Makom
2013-06-26, 10:39
Pomógł 0 raz(y).

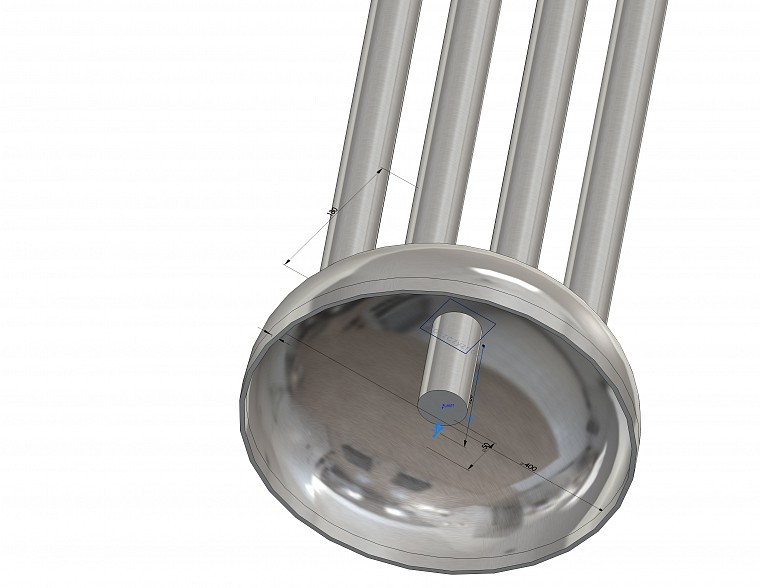

 Proszę o pomoc w wykonaniu otworów fi10 w całej powierzchni dennicy rozłożonych równomiernie. Osie otworów powinny być prostopadłe do powierzchni dennicy lub ich osie przecinać się w "Punkt1" W załączeniu zdjęcie.
Pozdrawiam Andrzej

.
2013-06-26, 11:18
Pomógł 52 raz(y).
 Najlepiej zrobić wycięcie po ścieżce (szkic okręgu, po linii będącej szkicem 3D i wychodzącej z pkt 1) a następnie powielić operację szykiem kołowym.

Makom
2013-06-26, 12:13
Pomógł 0 raz(y).
 Tak zgadza się , ale w ten sposób zrobię otwory w jednym rzędzie , a muszę je rozmieścić na całej powierzchni dennicy.
Andrzej

.
2013-06-26, 15:01
Pomógł 52 raz(y).
 No to najpierw szyk kołowy po kącie czyli wzdłuż tworzącej o pewien kąt a potem szyk kołowy tego szyku wokół osi.
Oczywiście pod warunkiem, że na każdym obwodzie mamy taką samą ilość elementów (ewentualnie można później wygasić niepotrzebne wystąpienia).
Natomiast jeśli to ma być wypełnienie otworami czaszy (jak w sitku) czyli coś w rodzaju wypełnienia powierzchni szykiem to ... nie wiem. Chyba tylko pojedynczymi okręgami z szykiem kołowym o coraz mniejszej ilość wystąpień , czyli trochę "na piechotę".

Panienka do wszystkiego
2013-06-27, 11:40
Pomógł 66 raz(y).

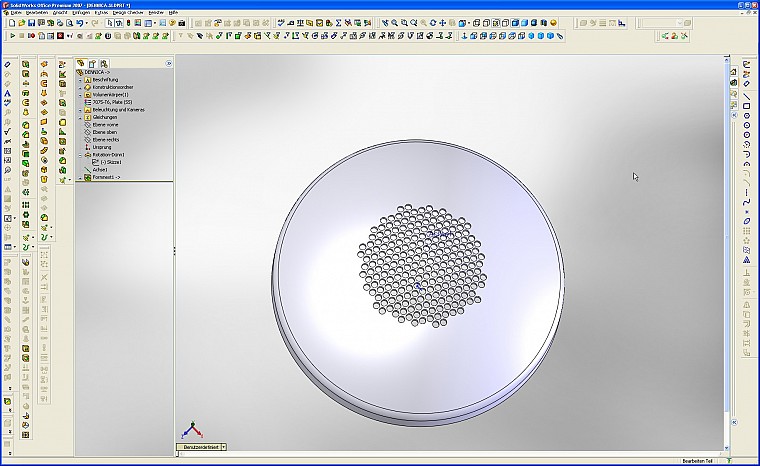

 A ja takie rzeczy robilem kiedys tak jak w zalaczniku (stempelek parametryczny oparty na rownaniach i funkcja gniazdo).

http://www.pswug.info/image/forum/forum_760_3_1127_5595.zip



Pozdr. tomek

SOLIDWORKS 2018
2013-06-27, 12:23
Pomógł 43 raz(y).

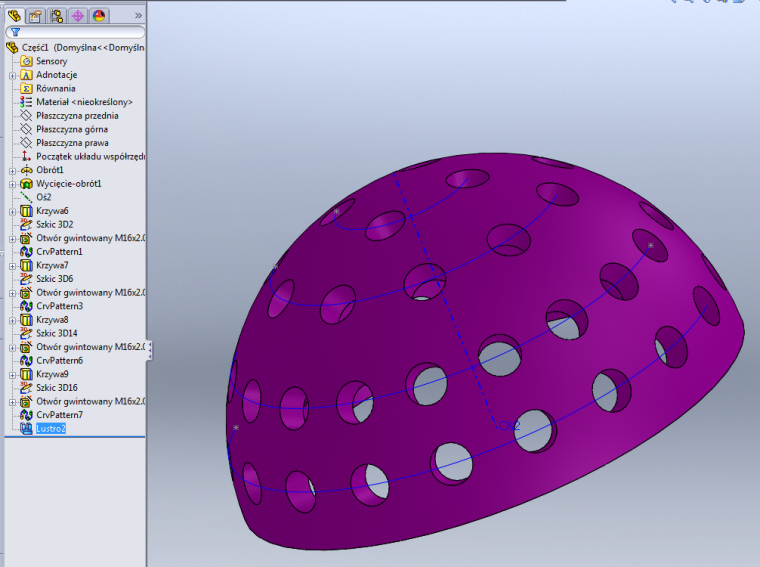

 ja zrobiłem szyk po krzywej.



http://www.pswug.info/image/forum/forum_760_3_1127_5598.rar

SOLIDWORKS 2018
2013-06-27, 15:19
Pomógł 43 raz(y).
 Albo jeszcze łatwiej. Od razu krerator otworów, otwór zwymiarować, nadać relacje i szyk kołowy. I tak tyle takich samych powtórzeń operacji ile rzędów otworów.
