SolidWorks >> Modelowanie części >> Frez ślimakowy
Odpowiedz
Autor Wypowiedź
2013-11-12, 10:56
Pomógł 0 raz(y).

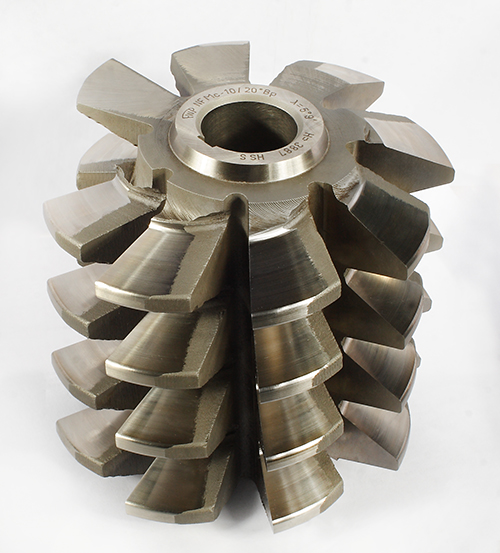

 Proszę o pomoc w wykonaniu zatoczenia zębów freza ślimakowego - tak by szerokość przekroju tylnej ściany zęba była węższa o 2 mm (tak jak na zdjęciu). Zęby są wyciągnięte po helisie, natomiast rowki wiórowe, które są wycięte, są dodatkowo skręcone pod kątem 5 stopni.

Panienka do wszystkiego
2013-11-12, 18:37
Pomógł 66 raz(y).
 Witam,

tak by szerokość przekroju tylnej ściany zęba była węższa o 2 mm

nie calkiem tak - przekroj jest staly ale "zab" jest szlifowany po luku z podcieciem. Widac to dokladnie na Twoim zdjeciu. A to po to, aby mozna bylo to narzedzie ponownie naosrzyc bez "utraty profilu".

Pozdr. tomek

2013-11-12, 19:33
Pomógł 0 raz(y).
 Według literatury, zdjęć oraz filmu:

http://www.youtube.com/watch?v=PMDmTH-GA-8

szerokość profilu zwęża się od powiedzmy 3/4 długości zęba (dodatkowo wysokość zęba też jest zataczana od 2,3 długości) tak by zęby nie zbierały tylną ścianą. Te 2 mm to tak lekko na wyrost by łatwiej było dostrzec różnicę.
Problem mam z wykonaniem zatoczenia ścian bocznych.

Panienka do wszystkiego
2013-11-12, 20:14
Pomógł 66 raz(y).
 Zalezy od punktu widzenia: ja twierdze, ze profil jest staly tylko wlasnie zatoczony czy podciety po luku (jak go zwal). Inaczej nie mozna byloby takiego narzedzia ponownie naostrzyc ( bo by sie profil zmienil).

Pozdr. tomek

2013-11-12, 21:56
Pomógł 0 raz(y).
 Pytanie moje było jak zamodelować takie zatoczenie w SW?

CSWP, CSWE, CSWI *** solid-blog.pl ***
2013-11-13, 08:19
Pomógł 405 raz(y).
 Adamie,
czy masz już cokolwiek zrobione?

Trudno odpowiedzieć, jak zamodelować zatoczenie bo rozwiązań może być wiele. Trzeba dopasować technikę do reszty. Można wstawić powierzchnię i np. użyć pogrubionego wycięcia.

Panienka do wszystkiego
2013-11-13, 14:46
Pomógł 66 raz(y).

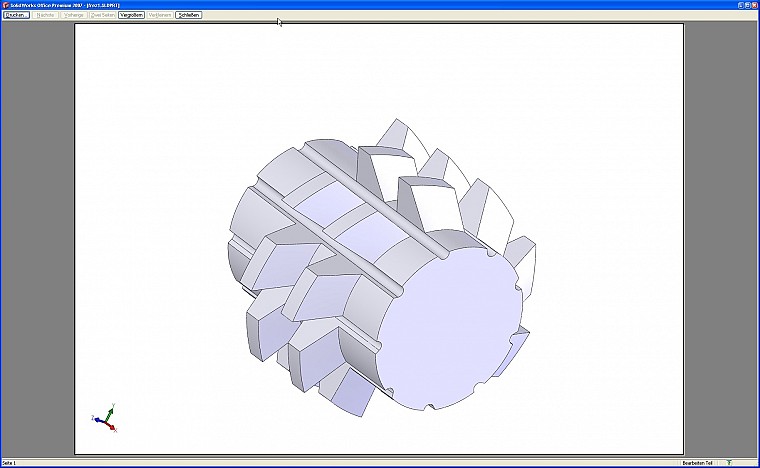

 Nie za bardzo mam czas na to ale szedl bym w tym kierunku...

http://www.pswug.info/image/forum/forum_760_3_1268_5916.zip

2013-11-13, 23:52
Pomógł 0 raz(y).
 Tak posiadam model freza bez wykonanego zatoczenia ścian bocznych (Zatoczenie wysokości zęba wykonane jest przez wycięcie-wyciągnięcie po ścieżce).

https://hotfile.com/dl/255032394/6b7db3a/Operacje.SLDPRT.html

Engineer of old school
2013-11-14, 11:44
Pomógł 20 raz(y).
 zatoczenie wykonuje się w celu uzyskania dodatniego kąta przystawienia

to spirala Archimedesa

2013-11-14, 22:09
Pomógł 0 raz(y).
 Tylko jak wykonać zatoczenie w SW?

.
2013-11-15, 07:06
Pomógł 52 raz(y).
 Samo zatoczenie to nie problem. Problemem jest to, że to musi być powielone na wszystkie zęby a nie da się tego zrobić prostym szykiem. Można próbować szykiem po krzywej, ale czarno to widzę.
Pozostaje tylko "koronkowa robota".

CSWP, CSWE, CSWI *** solid-blog.pl ***
2013-11-15, 11:02
Pomógł 405 raz(y).
 A są jakieś wymiary tego zatoczenia?
Może można wykonać wycięciem po ścieżce (dla jednego zęba) po helisie o innym skoku.
Też mi się wydaje, że kluczowe jest powielenie jednego wycięcia.

Nie wiem, czy nie zrobić tego zamiast wycięciem dodaniem bez scalania wyników, później ten obiekt mógłby być rozmieszczony w szyku po krzywej i na końcu odjęty od głównego obiektu.

Panienka do wszystkiego
2013-11-15, 11:22
Pomógł 66 raz(y).
 Dokladnie tak, jeden zab po szyku i obrobka koncowa.
Pozdr. tomek



http://www.pswug.info/image/forum/forum_760_3_1268_5916.zip
