SolidWorks >> Modelowanie części >> Zaokrąglenie ściany i wałka

Autor	Wypowiedź
Robert Plura

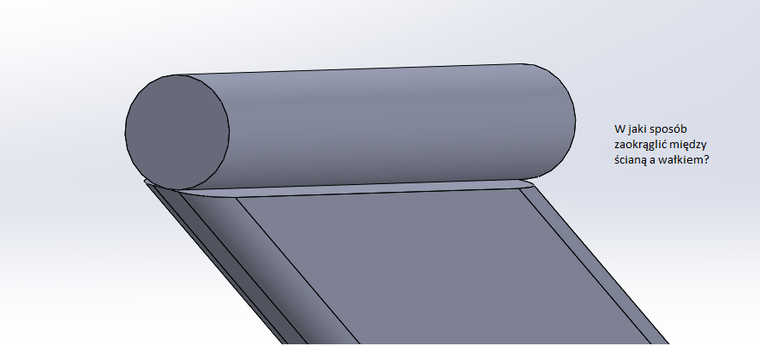

2016-04-15, 10:52 Pomógł 0 raz(y).	Znalazłem podobny temat tutaj http://www.pswug.info/forum/3/Modelowanie_czesci/666/Zaokraglenie_na_scianie_cylindrycznej/ Próbowałem, ale nic nie wychodzi, jak zaokrąglić te detale?


Paweł Kęska
CSWP, CSWE, CSWI * solid-blog.pl * 2016-04-15, 12:11 Pomógł 405 raz(y).	Jeżeli zaokrągleniem ściany się nie da to jedynie ręcznie rysując szkic trójkąta i wyciągając wzdłuż szczeliny. A co to ma być? Ja usunąłbym na chwile zaokrąglenia, dorysowałbym okrąg, który łączy się z tą płytą łukami i wyciągnął w obydwu kierunkach do powierzchni. Na koniec usunięte zaokrąglenia.


Tadeusz Sliwinski

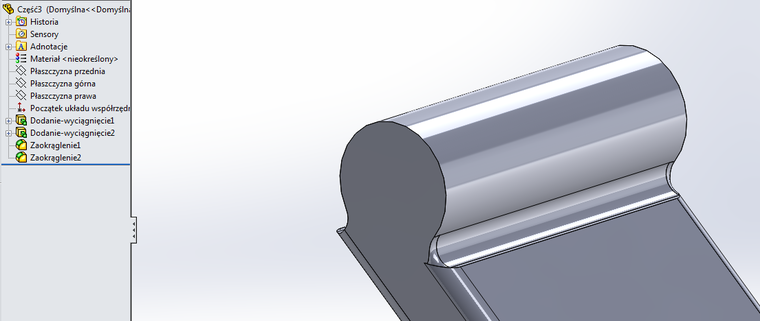

2016-04-15, 14:49 Pomógł 18 raz(y).	Czy wałek i ściana są styczne? Jak tak, to problem, bo krawędź styku w zasadzie nie istnieje. Ja bym trochę oszukał i ten wałek "wciął" w detal, wystarczy 0,01mm, pojawią się dwie krawędzie (oczywiścia zaptaszkowane "scalaj wyniki"). I wówczas promień nie jest problemem:


Robert Plura
2016-04-18, 15:23 Pomógł 0 raz(y).	Oki już wszystko wiem, dzięki za pomoc :)
