SolidWorks >> Modelowanie części >> Ciekawy problem analizy ruchu
Odpowiedz
Autor Wypowiedź
2017-09-17, 11:54
Pomógł 0 raz(y).
 Witam, napotkałem na problem podczas animowania ruchu zawieszenia łazika wzdłuż linii wiodącej pokazanej na rysunku w załączniku. W Analizie ruchu nadaję napęd po linii wiodącej o stałej prędkości. W miejscu pokazanym na rysunku porównawczym dwóch pozycji solver wyrzuca mi kilka błędów. Myślę, że jest to spowodowane koniecznością zmiany zwrotu prędkości w momencie podjazdu środkowej części zawieszenia pod przeszkodę(porównałem odległości od w dwóch stanach, widać, że "Rocker" musi się cofnąć w celu umożliwienia podjazdu wózka(bogie) na przeszkodę. Uważam, że to może być problemem, ponieważ wektor prędkości musi w pewnym momencie zmienić swój zwrot. Nie jestem pewien czy wszystko robię dobrze. Pytajcie jeżeli coś jeszcze jest niejasne.

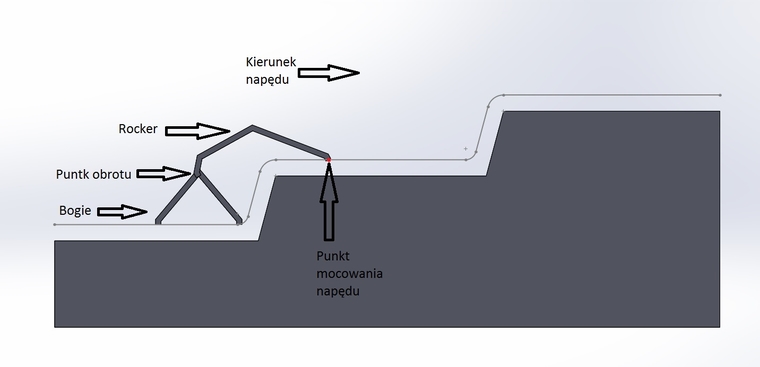

Rysunek poglądowy:
http://www.pswug.info/image/forum/forum_760_3_2681_9299.jpg

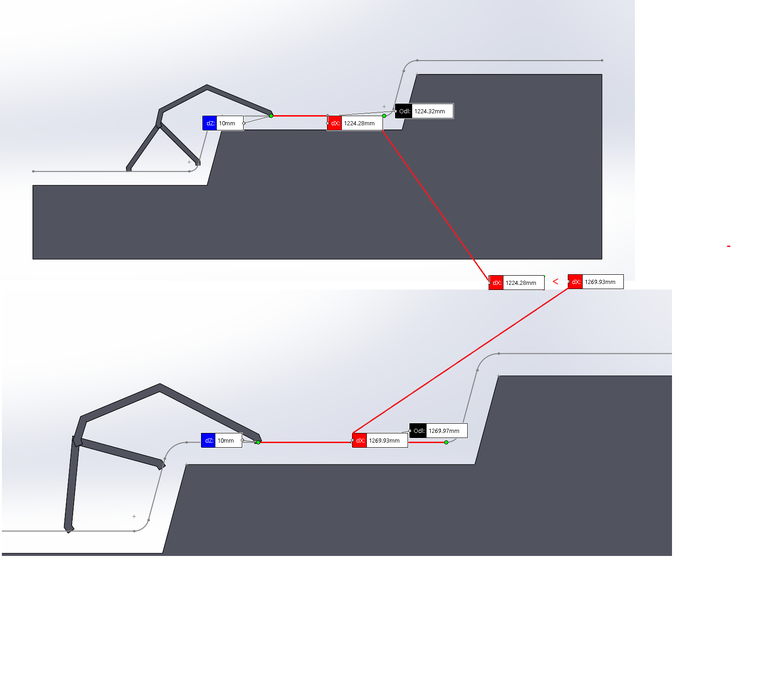

Porównanie odległości:
http://www.pswug.info/image/forum/forum_760_3_2681_9300.png

Inżynier wsparcia technicznego CAD i SIM w firmie SOLIDEXPERT
2017-09-18, 20:57
Pomógł 2 raz(y).
 Sama Animacja czy SW Motion? Podrzucisz plik?

2017-09-19, 19:13
Pomógł 0 raz(y).
 Niestety nie mogę wrzucić tutaj pliku rar. Wrzucam link do dysku google: https://drive.google.com/file/d/0B-eTuc3Mrlq5dndtTzVNdG5IR3c/view?usp=sharing
Rozwiązałem problem symulacji ruchu w SW motion za pomocą zmiany kątów i zaokrąglenia przejść między prostymi. Obecnie mam problem z stworzniem wykresu obrazującego najkrótszą odległość danego pkt(np łączenia rockera z wózkiem) od bieżni w całym czasie trwania symulacji. Tworzę zespoloną powierzchnię z wszystkich 5 ścian bieżni, lecz nie mogę dodać jej w opcjach wykresu. Jakieś pomysły?

Inżynier wsparcia technicznego CAD i SIM w firmie SOLIDEXPERT
2017-09-21, 20:55
Pomógł 2 raz(y).
 tak wewnątrz SOLIDWORKS nie mam pomysłu. możesz zrobić ścieżkę śledzenia dowolnego punktu i wyeksportować ją jako .csv, a potem zrobić z niej wykres w excelu.

tak samo tworzysz wykres odpowiadający bieżni. reszta to analiza w excelu.
