SolidWorks >> Modelowanie części >> Jaką operacją?

Autor	Wypowiedź
norbert Marecki

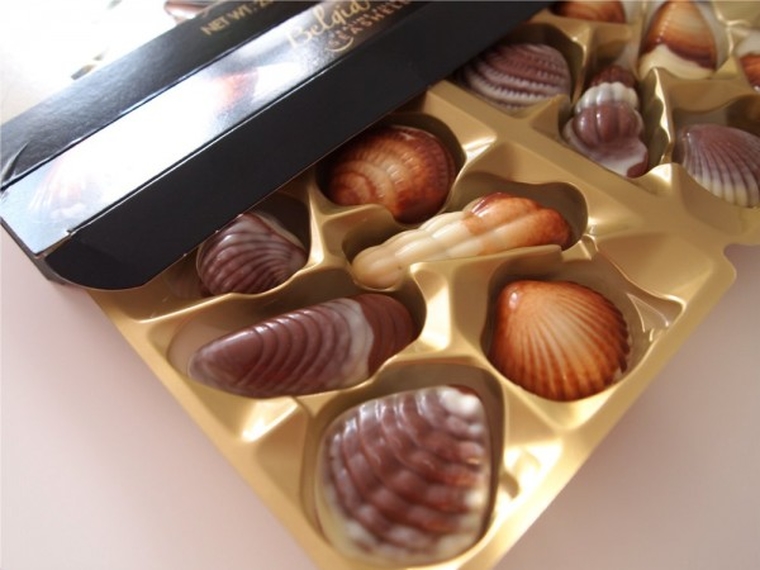

2017-11-22, 18:18 Pomógł 0 raz(y).	W jaki sposób wykonać "obwódkę" dookoła wgłębienia na czekoladkę?


Paweł Kęska
CSWP, CSWE, CSWI * solid-blog.pl * 2017-11-22, 19:32 Pomógł 405 raz(y).	Marecki norbert W jaki sposób wykonać "obwódkę" dookoła wgłębienia na czekoladkę? Na przykład wyciągnięciem wycięcia po profilach, gdzie jednym z profili będzie krawędź wgłębienia, a drugim zaokrąglony kształt na górze. Może da się coś zmiennym promieniem, może częściową fazą, ale ten pierwszy sposób wydaje się rozsądny.


Kazimierz Kazimierz
2017-11-22, 21:07 Pomógł 36 raz(y).	Witam. A może odsunięciem krawędzi z czekoladki i wycięcie po utworzonych profilach ?


norbert Marecki
2017-11-22, 22:11 Pomógł 0 raz(y).	utworzyć płaszczyznę troszkę wyżej, zrzutować szkic, odsunąć go i wyciąć po profilach. Czy dobrze rozumiem?


Kazimierz Kazimierz
2017-11-23, 05:04 Pomógł 36 raz(y).	Tak, ale bez z rzutowania szkicu (bo będziesz miał dwa szkice) tylko samo odsunięcie od obwodu czekoladki i wyciąć po utworzonych profilach. Jest jeszcze możliwość odciśnięcia, ale trzeba byłoby zrobić to w arkuszu blachy wykonanym wcześniej stemplem.
