 Drodzy koledzy

Jak ustawić granice szczegóły na niewidoczną?

Opcje systemu>Widoki>Szczegół mozna tam ustawić styl linii granicy , ale jak stworzyc niewidoczna linie?



Z góry dziękuje za odpowiedź

2014-12-11, 15:15
Pomógł 18 raz(y).
 A jaki masz styl szczegółu? Wg standardu, czy inny?

2014-12-11, 15:44
Pomógł 0 raz(y).
 ISO mam wybrany , ale między standartami nie ma różnicy

CSWP, CSWE, CSWI *** solid-blog.pl ***
2014-12-11, 22:13
Pomógł 405 raz(y).
 Nie rozumiem, jak granica będzie niewidoczna (np. w postaci okręgu) to skąd ktoś będzie wiedział, który fragment przedstawia szczegół???

Koło szczegółu można dodać do warstwy, którą następnie ukrywamy. Warstę oczywiście należy utworzyć.

2014-12-12, 07:51
Pomógł 18 raz(y).

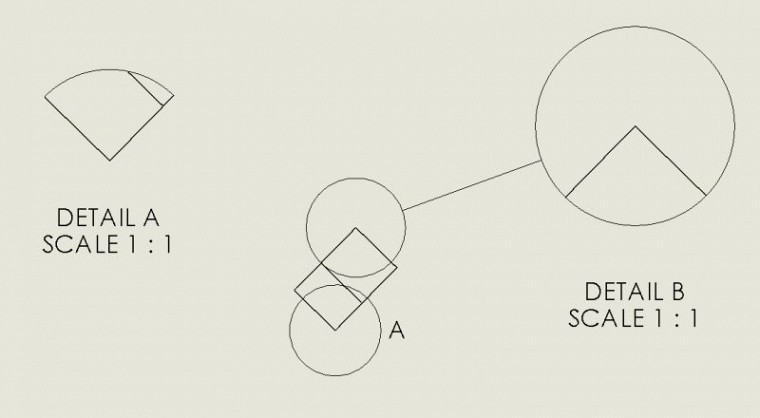

 Hmmm, jeśli w opcjach szczegółu wybierzemy "Wg standardu" okręgu nie będzie (po lewej stronie). Po prawej opcja "Połączone", okręg jest:

2014-12-12, 08:13
Pomógł 0 raz(y).
 W ustawieniach szczegółu ustawia się równiez granice obciętego widoku i to je chciałbym ustwić jako niewidoczne.

2014-12-12, 11:01
Pomógł 18 raz(y).
 Ponowię pytanie: JAKI STYL SZCZEGÓŁU ZOSTAŁ WYBRANY?

2014-12-12, 12:53
Pomógł 0 raz(y).
 Próbowałem wszystkie style w każdym granica jest widoczna

2014-12-12, 13:12
Pomógł 18 raz(y).
 A wrzuć prosze przykładowy rysunek.

2014-12-12, 13:29
Pomógł 0 raz(y).
 Proszę bardzo

2014-12-12, 13:37
Pomógł 18 raz(y).
 Ale rysunek w sensie plik, nie obrazek ;-)

2014-12-12, 13:51
Pomógł 0 raz(y).
 Trzymaj

2014-12-12, 13:55
Pomógł 2 raz(y).
 we wlasciwaosciach szczegolu w drugim oknie od gory ,pry ktorych funkcjach masz haczyki ? (Sorry mam SW po nie miecku i nie wiem czy dobrze przetlumacze, ale jest cos takiego jak "Caly kontur" jezeli nie ma przy nim haczyka to nie powinno byc widac granicy

2014-12-12, 14:02
Pomógł 18 raz(y).
 Nie ma załącznika ;-/

2014-12-12, 14:04
Pomógł 0 raz(y).
 http://www.pswug.info/image/forum/forum_760_4_1742_7107.slddrw



Prosze

2014-12-12, 14:07
Pomógł 0 raz(y).
 Po polsku to jest "Pełny zarys" ta funkcja wrzuca poprostu pełny widok z widocznym tylko zaznaczonym obszarem

CSWP, CSWE, CSWI *** solid-blog.pl ***
2014-12-12, 14:21
Pomógł 405 raz(y).
 Jeszcze do pliku rysunku potrzebny jest plik części.

2014-12-12, 14:36
Pomógł 0 raz(y).
 Sorki mój pierwszy post :)

http://www.pswug.info/image/forum/forum_760_4_1742_7107.slddrw



http://www.pswug.info/image/forum/forum_760_4_1742_7108.slddrw

2014-12-12, 14:37
Pomógł 18 raz(y).
 DALEJ NIE MA PLIKU CZĘŚCI! Elementów nie widać, ale patrzę na "drzewko" i nie ma tam widoku szczegółu.

Coś tu jest nie tak...

2014-12-12, 14:55
Pomógł 0 raz(y).
 http://www.pswug.info/image/forum/forum_760_4_1742_7108.slddrw

Teraz powinno byc ok

Nie ma szczegółu bo ja chce uciąć widok i korzystam z funkcji "obcięty widok" ale ustalanie stylu jego granic jest w opcjach szczegółu
