SolidWorks >> Rysunki >> [Wymiarowanie] Nie mogę złapać wymiaru
Odpowiedz
Autor Wypowiedź
2015-02-23, 14:04
Pomógł 0 raz(y).

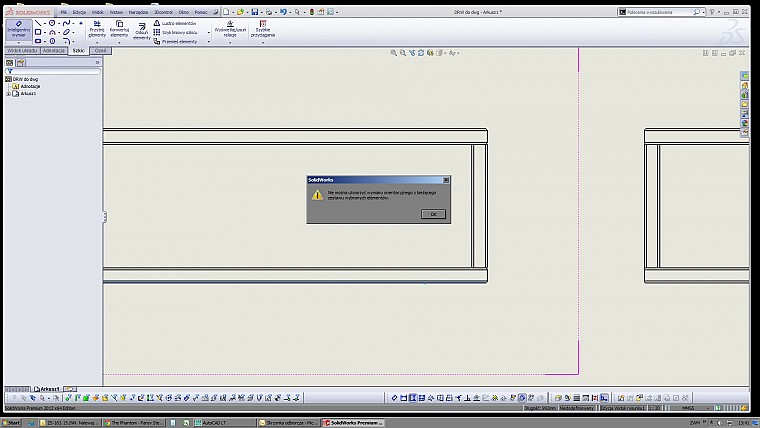

 Cześto tak dzieje mi się podczas wymiarowania, że nie moge kliknąć na linię (kontur elementu). Dzieje się tak zwłaszcza przy rurach ale także zdarza się że przy profilach kwadratowych. Czasami klikam na linię, obok linii i nie dzieje się nic, a czasami linia się podświetla ale wyskakuje komunikat jak na sreenie.



Czasami problem jest na tyle poważny (np w przypadku balustrad z rur okrągłych), że w ogóle nie da się wymiarować i przerzucam rysunki do Auto CAD'a i w nim wymiaruje.

Jak temu zaradzić?

2015-02-23, 18:06
Pomógł 36 raz(y).
 Witam.

Jak możesz to wyślij cały pliki, sprawdze u siebie. podaj wersję SW.

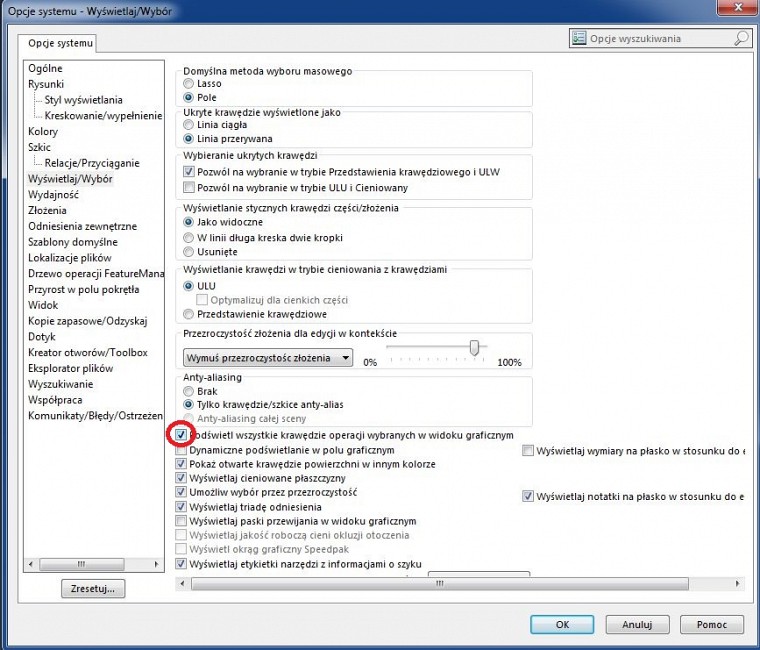

Przed otwarciem modelu sprawdź, czy masz zaznaczone "Podświetl wszystkie krawędzie operacji wybranych w widoku graficznym"



Mała sugestia, ukryłbym krawędzie styczne.

2015-02-24, 07:30
Pomógł 0 raz(y).
 http://www.pswug.info/image/forum/forum_760_4_1829_7384.sldprt
http://www.pswug.info/image/forum/forum_760_4_1829_7385.slddrw

Zaznaczyłem podana opcję, ale nie pomaga.
Bywa, że jeśli po nieudanym, łapaniu wymiarów kliknę poza obszarem danego widoku i z powrotem łapięwymiary to się zaczyna udawać, ale z nastepnym wymiarem znowu jest ta sama przypadłośc.

SOLIDWORKS 2018
2015-02-24, 08:09
Pomógł 43 raz(y).

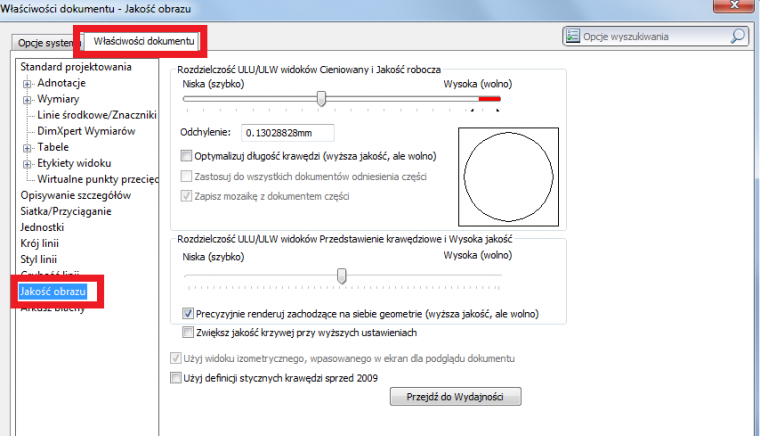

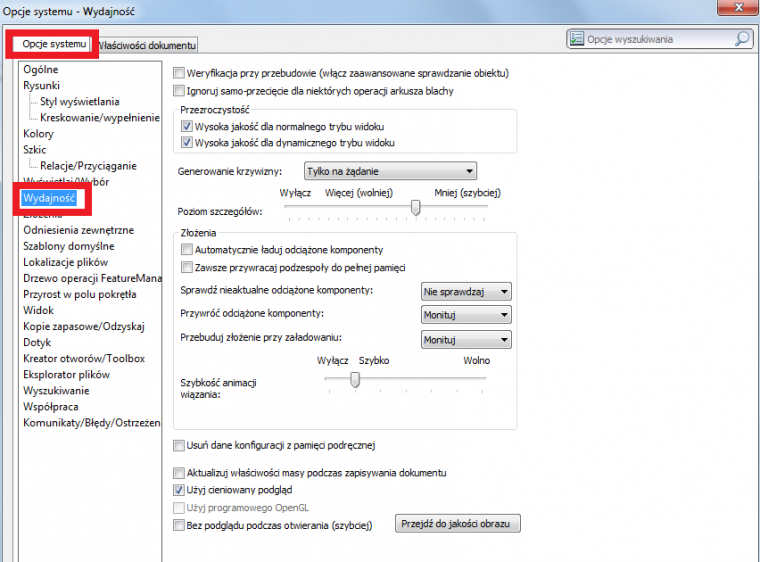

 Ja miałem takie rzeczy jak miałem jakość za słabą ustawioną (ale to było w modelu jak chciałem krawędź zaznaczyć).

2015-02-24, 13:31
Pomógł 0 raz(y).
 Zastosowałem się do wszystkich wskazówek, ale problem nie zniknął.

2015-02-24, 14:07
Pomógł 36 raz(y).
 Witam.

Otworzyłem Twój plik i nie ma problemu z wymiarowaniem w dokumentacji 2D.

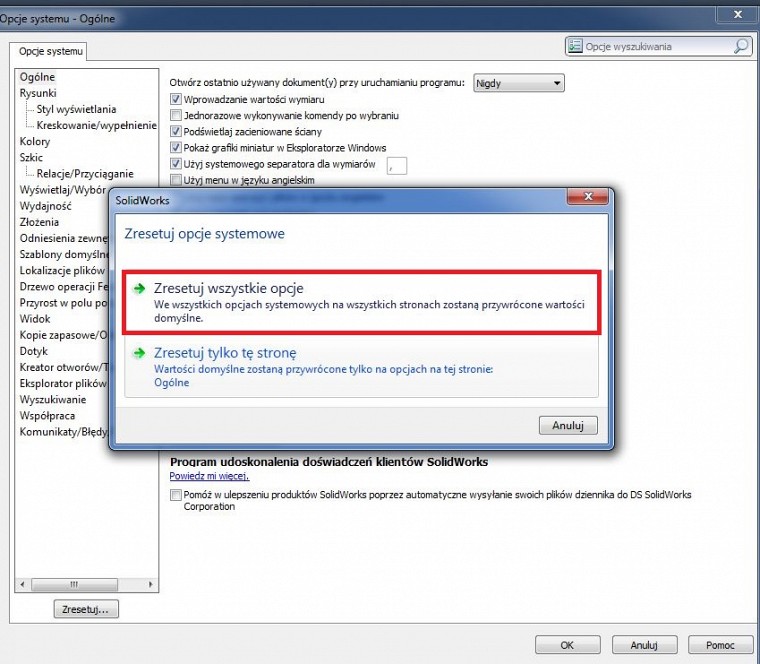

1. Zresetuj ustawienia na domyślne i spróbuj wymiarować.



Jeśli to nie pomoże to reintalacja programu.

CSWP, CSWE, CSWI *** solid-blog.pl ***
2015-02-24, 15:33
Pomógł 405 raz(y).
 A nie chodzi przypadkiem o dynamiczne podświetlanie?

2015-02-25, 07:53
Pomógł 0 raz(y).
 Dynamiczne podświetlanie rozwiązało problem. Dzięki.

Anderk
2018-04-13, 11:25
Pomógł 0 raz(y).
 Panowie a ja chciałbym na rysunku 2d dorysować parę kresek ale nie mogę zlapać żadnej orientacji do rysunku z modelu .
Można włączyć taką opcje ?

CSWP, CSWE, CSWI *** solid-blog.pl ***
2018-04-13, 13:12
Pomógł 405 raz(y).
 NIGDY nie rysuj w rysunku, zawsze w modelu. Nawet jeżeli jest to kwadrat czy okrąg. To rozwiązuje problem.
