2017-11-20, 22:01
Pomógł 0 raz(y).
 W jaki sposób stworzyć podobną instrukcję /innego produktu/? czy w ogóle można, czy SW dysponuje narzędziami dedykowanymi, czy też ułatwiającymi, wspomagającymi tworzenie instrukcji różnych produktów?

https://www.abra-meble.pl/media/SZAFA%20ARTI%20180.pdf

2017-11-21, 12:21
Pomógł 36 raz(y).
 Witam,
Tak, SW ma duże możliwości do tworzenia instrukcji montażu (można zrobić wiele rozstrzeleń z różnej perspektywy) można wstawiać zdjęcia, także el. złączne wraz z ich narzędziami a do tego listę: z wymiarami, ilością, DIN itd. Oczywiście trzeba sobie utworzyć odpowiednie tabelki oraz biblioteki z różnymi produktami i z nich wrzucać do dokumentacji 2D. Jest to na początku pracochłonne, ale mając już takie biblioteki bardzo łatwo i szybko można to wykonać.
Następnie zapisać to np. jako PDF i scalić w jeden plik wielostronicowy.
Pozdrawiam.

2017-11-21, 14:15
Pomógł 0 raz(y).
 Zna ktoś jakieś filmiki poświęcone tej tematyce? szukałem ale jest ciężko

CSWP, CSWE, CSWI *** solid-blog.pl ***
2017-11-21, 14:57
Pomógł 405 raz(y).
 Teoretycznie do tego służy 3dviacomposer. A praktycznie? Zgadzam się z Kazimierzem, taka instrukcja wymaga przygotowania wszystkich rysunków np. w formie bloków. Pozostałe rzeczy to sensowne widoki rozstrzelone.

2017-11-21, 16:11
Pomógł 36 raz(y).
     Marecki norbert
    Zna ktoś jakieś filmiki poświęcone tej tematyce? szukałem ale jest ciężko

Witam,
Nie jest to trudne np. jeśli masz jakieś elementy, to rozstrzel o jakieś tam odległości i dodaj linie rozstrzelenia, utwórz nową dokumentację 2D, wstaw listę elementów (BOM) z właściwościami (jak trzeba, to dołóż kolumny i opis) następnie wstaw jakieś elementy, które mają istotne znaczenie, lub zaznacz w szczegółach w odpowiedniej skali. Oczywiście może sobie zapisywać, modyfikować listę elementów itd., itp. a przy następnym tylko wrzucasz i maj gotowe.
Tak na marginesie, aby były widoczne dane w tabelce - tabelkach, musisz mieć przypisane właściwości każdego elementu.

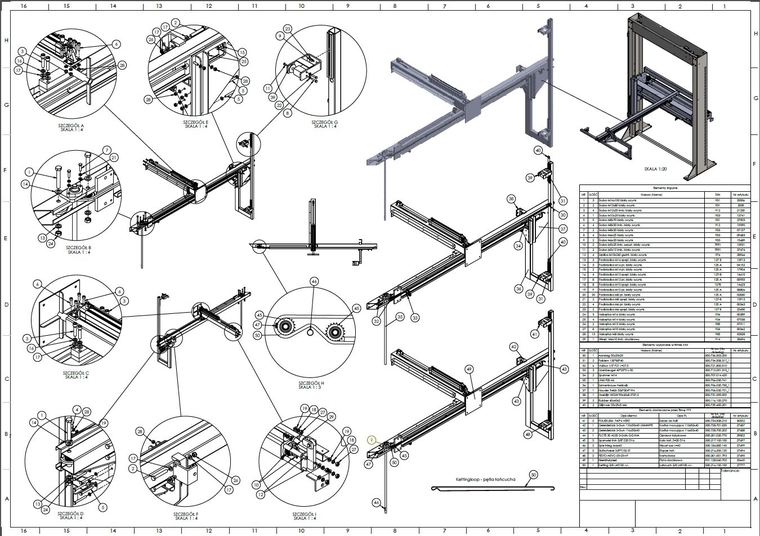

np:

Pozdrawiam.
