SolidWorks >> Rysunki >> Tabelka ze współrzędnymi
Odpowiedz
Autor Wypowiedź
2011-03-14, 08:59
Pomógł 0 raz(y).
 Witam,

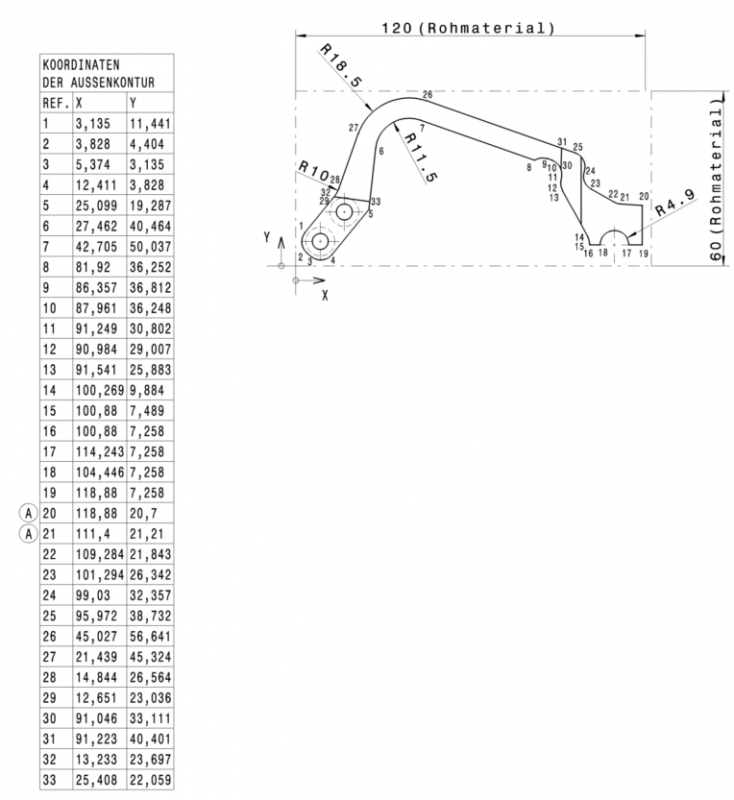

czy jest możliwość zrobienia w SolidWorks (2011) tabeli ze współrzędnymi konturu detalu jak na poniżej załączonym rysunku.
Pozdrawiam Tomasz

CSWP, CSWE, CSWI *** solid-blog.pl ***
2011-03-14, 12:22
Pomógł 405 raz(y).
 Raczej nie ma. Nie będę pytał po co, pewnie chodzi o obróbkę CNC.
Ręcznie to widzę możliwość, zeby coś takiego uzyskać - poprzez krzywą przez punkty x,y,z - ale to "dłubanie" bo trzeba przeklikać przez każdy punkt połączenia.

Może są jakieś makra...

Wykonam każde makro w SolidWorks
2011-03-14, 20:11
Pomógł 12 raz(y).
 Jest taka możliwość - właśnie pracuję nad podobnym problemem. Chodzi oczywiście o makro/dodatek. Gdybyś chciał takie makro odezwij się. pozdrawiam
Karpiuk Michał

Panienka do wszystkiego
2011-03-14, 20:33
Pomógł 66 raz(y).
 Czesc,

a powiedz jak w tym makro definiujesz punkt 0,0. Mialem kedys problemy z exportem do DXF (istniejea nadal) - na rysunkach w SWX nie ma takiej mozliwosci - 0, 0 lezy u dolu po lewo na arkuszu. I wez tu wycentruj widok tak aby pasowalo a nie na oko (z lupa).

Pozdr. tomek

Wykonam każde makro w SolidWorks
2011-03-14, 23:27
Pomógł 12 raz(y).
 Tak naprawdę można pobrać współrzędne tych punktów względem jakiegokolwiek punktu zaznaczonego (np. klikniętego) na arkuszu, względem innego punktu już istniejącego lub ... jest wiele możliwości. Można pobrać również współrzędne względem lewego dolnego rogu arkusza rysunku 2D (0,0)

Wykonam każde makro w SolidWorks
2011-10-11, 22:15
Pomógł 12 raz(y).
 Makro gotowe. Pełny opis tutaj.

pozdrawiam
