2011-05-18, 12:21
Pomógł 0 raz(y).
 Witam serdecznie,

mam dwa pytanie do załączonych rysunków:

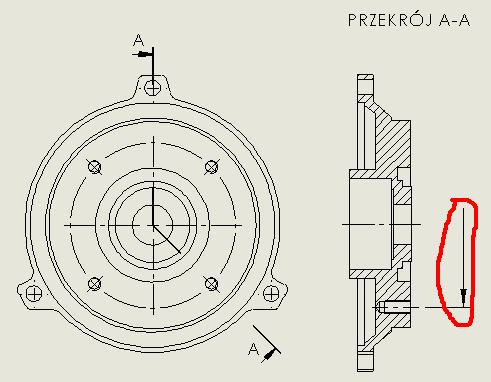

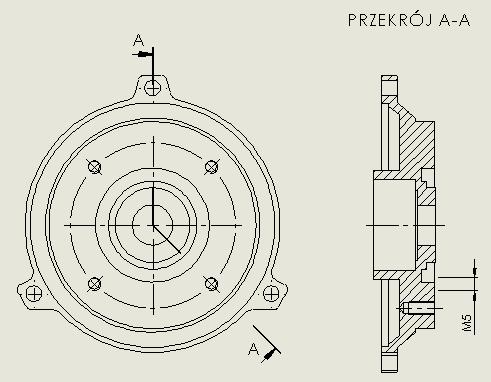

1. Wymiarując otwór M5 na przekroju zrobionym jako łamany wymiar jest obok dlaczego?

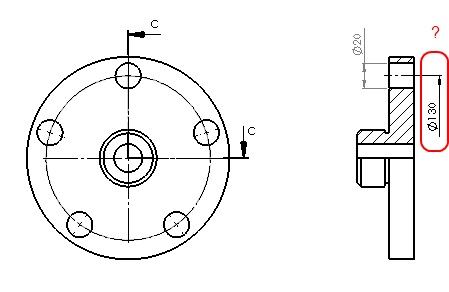

2. Czy jest możliwość takiego wymiarowania jak na rys. 2 czyli wymiar średnicowy z wygaszoną linią wymiarową

Dziękuję wszyskim za pomoc Tomasz

CSWP, CSWE, CSWI *** solid-blog.pl ***
2011-05-18, 16:53
Pomógł 405 raz(y).
 Ad 1. Pewnie jakiś błąd. Czy to jest przekrój łamany czy zwykły? Czy opcja wysokiej jakości wyświetlania coś zmienia? Czy dzieje się tak zawsze czy tylko w tym modelu? Ad2. pod prawym klawiszem, ukryj linię wymiaru i ukryj linię pomocniczą - o ile poprawnie zrozumiałem pytanie.

2011-05-19, 08:59
Pomógł 0 raz(y).
 Opcja wysokiej jakości pomogła po raz kolejny się na tym złapałem dzięki p . Pawale.

Jeżeli chodzi o wymiarowanie średnicy tych otworów to może jest to niemożliwe.

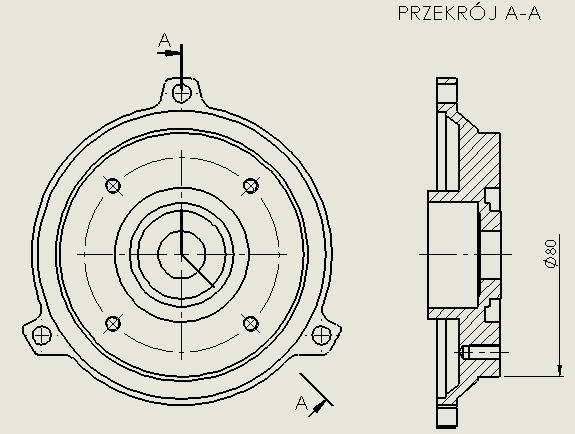

Gdy krawędzie są widoczne to nie ma problemu tak jak dla średnicy 80.

Model powstał przez obrót szkicu i tam można wymiarować średnicę wskazując krawędź i oś obrotu.

Nie upieram się to takie atocadowskie drobiazgi.

Pozdrawiam Tomasz

CSWP, CSWE, CSWI *** solid-blog.pl ***
2011-05-19, 11:19
Pomógł 405 raz(y).
 Niemożliwe? No proszę Cię... :)
Ja to robię tak, że wstawiam wymiar z modelu dla tej operacji do rzutu głównego, następnie z SHIFT przenoszę na przekrój i usuwam niepotrzebne linie zgodnie z tym co pisałem wyżej.

2011-05-19, 13:14
Pomógł 0 raz(y).
 Niemożliwe stało się możliwe i już orać jest lżej :-)

Dziekuję Paweł Pomyślności!

Tomasz
