SolidWorks >> Arkusze blachy >> Konwertowanie na arkusz blachy i rozlozenie.
Odpowiedz
Autor Wypowiedź
"Nie sztuka jest nie upasc, sztuka jest umiec sie podniesc z tego upadku"
2013-09-17, 09:21
Pomógł 0 raz(y).
 Witam,

Mecze sie z przekonwertowaniem bryly na arkusz blachi jego rozlozeniem. Nie moge przekonwertowac tej bryly a juz nie wspomne o jej rozlozeniu. Czytalem poradnik, niestety tez mi nie pomogl. Dolaczam bryle w linku. Rysowane w SW 2012.

Z kazda pomoc dziekuje,
Pozdrawiam

Link: http://BoxingSport.pl/~bryn1u/sw/zsyp.SLDPRT

CSWP, CSWE, CSWI *** solid-blog.pl ***
2013-09-17, 09:31
Pomógł 405 raz(y).
 Brak załącznika.

ps. proszę dołączyć info, jaka wersja programu.

SOLIDWORKS 2018
2013-09-17, 09:48
Pomógł 43 raz(y).
 Spróbuj narzędzia "konertuj na arkusz blachy".

"Nie sztuka jest nie upasc, sztuka jest umiec sie podniesc z tego upadku"
2013-09-17, 10:18
Pomógł 0 raz(y).

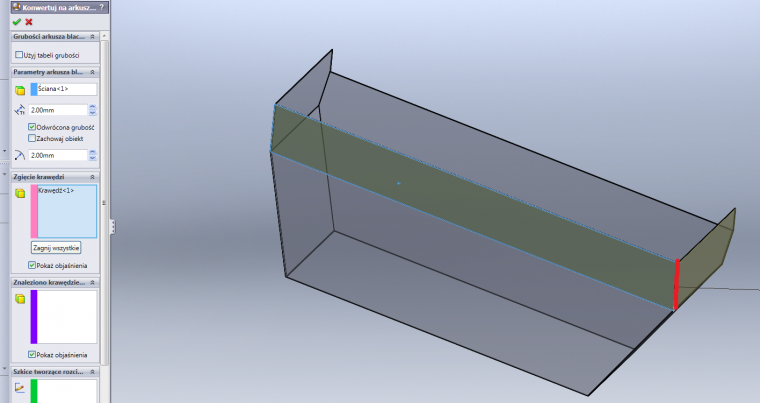

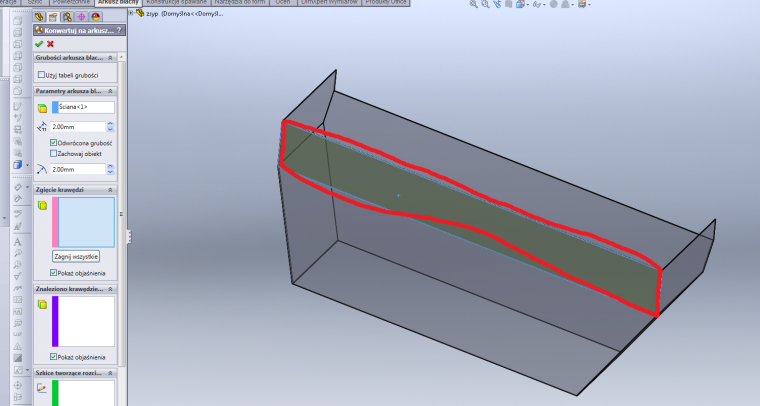

 Moglbys mi napisac, ktora u Ciebie to jest sciana jeden ? W opcji: parametry arkusza blachy. Bo mi w ogole nie wykrywa krawedzi do zgiecia.

CSWP, CSWE, CSWI *** solid-blog.pl ***
2013-09-17, 10:31
Pomógł 405 raz(y).

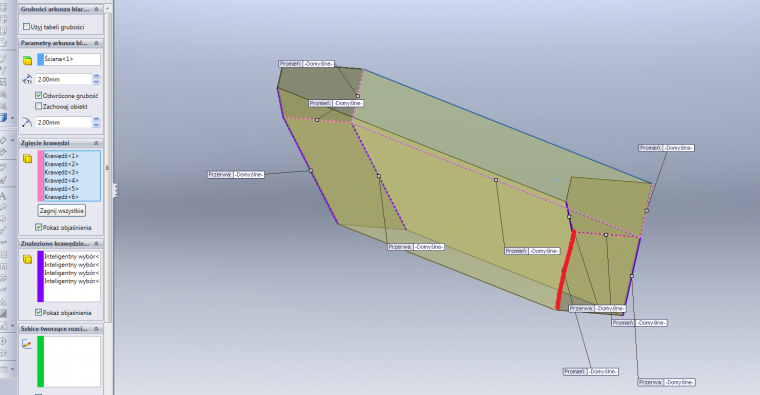

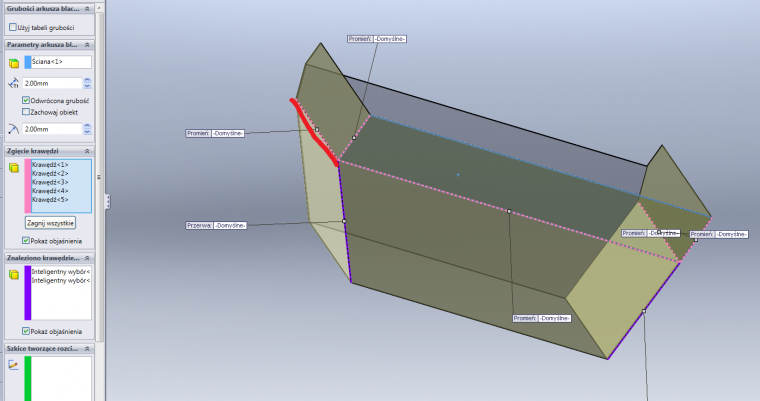

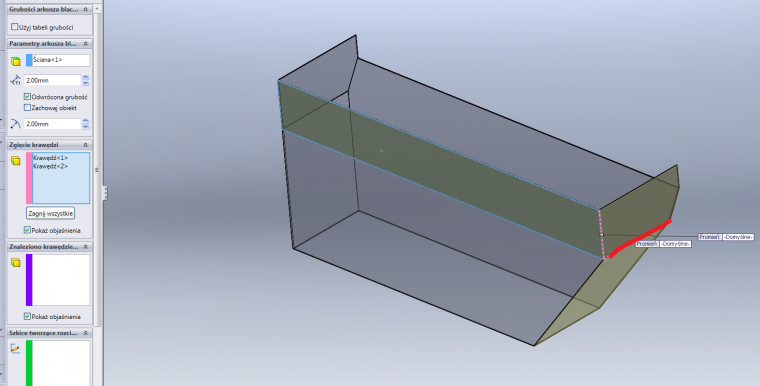

 Patrz po kolorach, to ta ściana otoczona niebieską krawędzią.

Używając skorupy należy wybrać operację Wstaw zgięcia i odpowiednio przeciąć narożniki.

"Nie sztuka jest nie upasc, sztuka jest umiec sie podniesc z tego upadku"
2013-09-17, 10:36
Pomógł 0 raz(y).

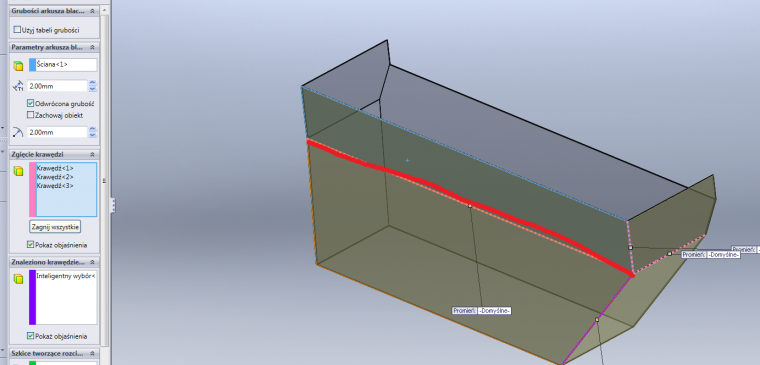

 Hmm nie wiem czemu mi to nie dziala, chyba nie odbiegam wygladam az tak daleko.

SOLIDWORKS 2018
2013-09-17, 10:47
Pomógł 43 raz(y).

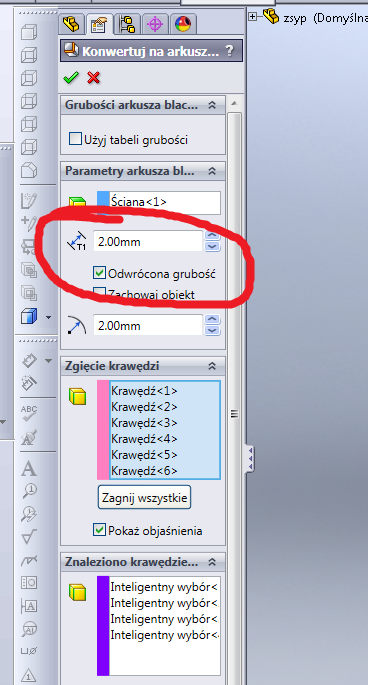

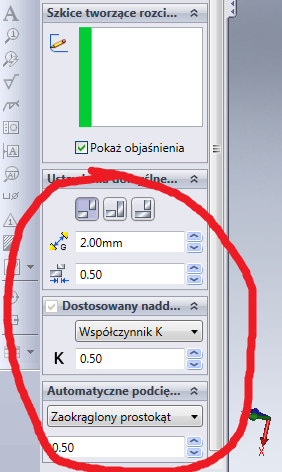

Zwróć uwagę na te opcje i dostosuj do własnego projektu:

"Nie sztuka jest nie upasc, sztuka jest umiec sie podniesc z tego upadku"
2013-09-17, 13:15
Pomógł 0 raz(y).
 cos mi wyszlo, dzieki wielkie za pomoc !

"Nie sztuka jest nie upasc, sztuka jest umiec sie podniesc z tego upadku"
2013-09-18, 13:49
Pomógł 0 raz(y).

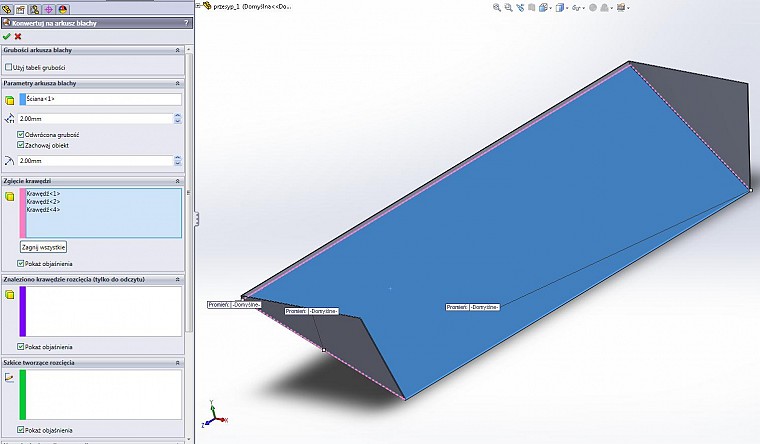

 Nie rozumiem zasady dzialania "blach". Przeciez to jaka paranoja, zebym nie mogl rozlozyc podstawowej blachy.








Bryla: http://www.pswug.info/image/forum/forum_760_8_1191_5763.sldprt

2013-09-18, 14:54
Pomógł 2 raz(y).

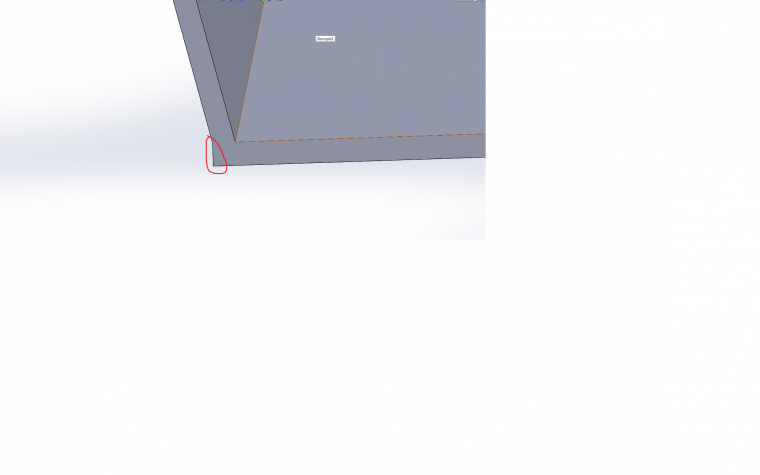

 Nie możesz rozłożyć na blachę bo jest różna gróbość i bryła nie jest jako jeden obiekt. Musisz w operacji wyciągnięcie po profilach i lustro zaznaczyć scal wyniki.
