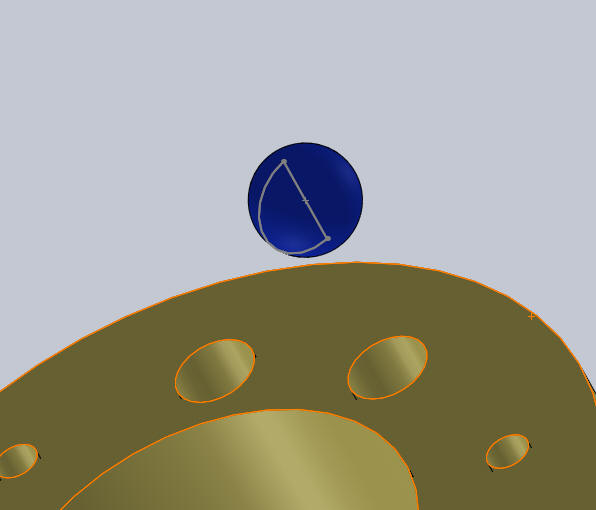

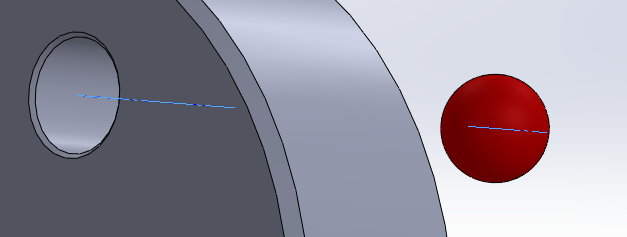

	Jakie wiązanie nadać aby kulka ładnie "siadła" w otworze?


Paweł Kęska
CSWP, CSWE, CSWI * solid-blog.pl * 2014-03-29, 18:17 Pomógł 405 raz(y).	Oś obrotu kuli z osią otworu - koncentrycznie oraz ewentualnie styczność do dna otworu.


Użytkownik usunięty
	Próbowałęm wszystkiego, z osiami nie ma problemu jako drugie wiązanie próbowałem dać kulę z pow. żółtego elementu, ale kula oczywiście jest w osi ale styka sie tylko z tą powierzchną, jak chcę drugie wiązanie nadać kuli z krawędzią /żeby ładnie wskoczyła/ nie zaznaczqa krawędzi. Otwory są przelotowe


Tomasz Merta

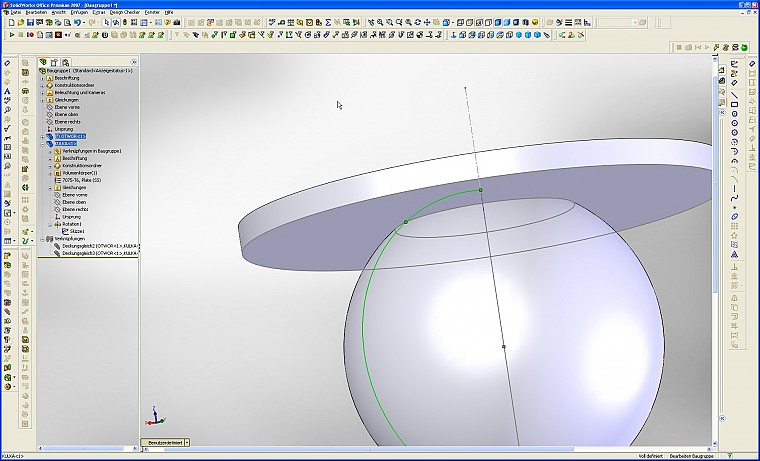

Panienka do wszystkiego 2014-03-29, 20:56 Pomógł 66 raz(y).	Powierzchnia kulki i krawedz otworu - styczne... Nie ma d... musi siasc! Pozdr. tomek cofam to, co napisalem. Powiaz poprzez szkice - punkt na otworze i luk. Wiazanie osi tez musi byc.


Użytkownik usunięty
	Co to za punkt na otworze? akurat ten mój jest wykonany szykiem


Piotr Bartosiński

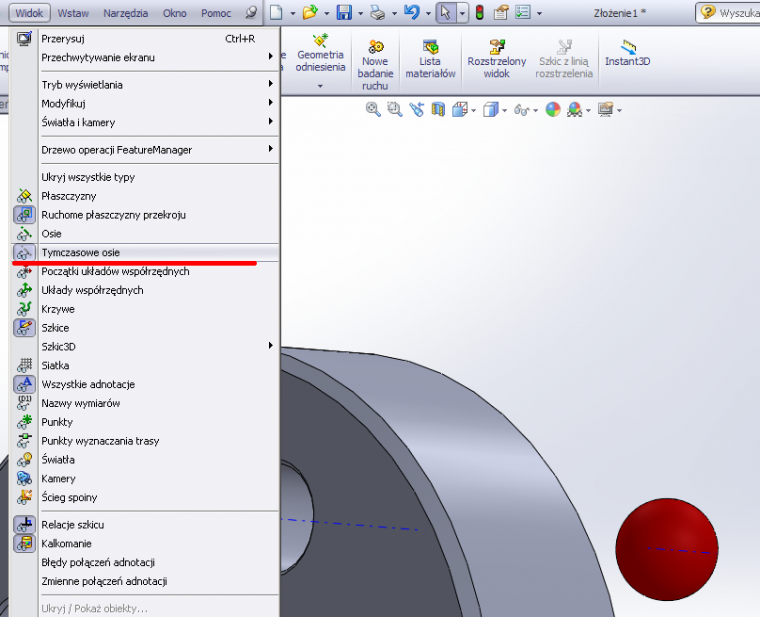

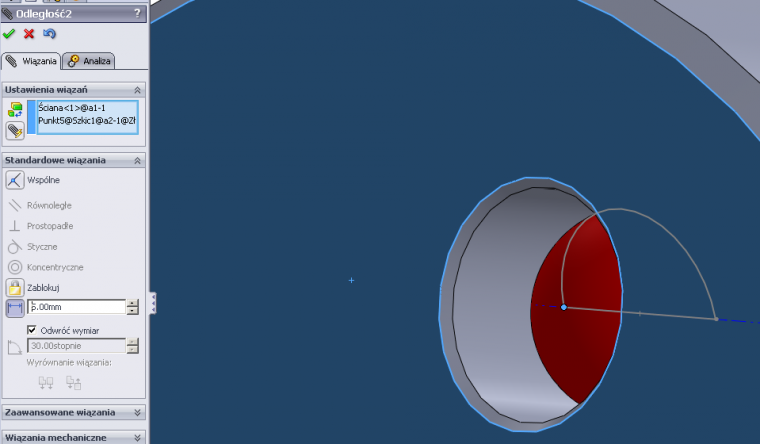

SOLIDWORKS 2018 2014-03-30, 12:36 Pomógł 43 raz(y).	Przyłączę się. 1. Najpierw włączasz widoczność osi tymczasowych. 2. Wybierasz je i dajesz wiązanie "wspólne". 3. Później wybierasz kule i ścianę kołnierza i dajesz wiązanie "stycznie" jeśli kula ba się licować z kołnierzem. 4. Względnie w drzewku operacji wybierasz widoczność szkicu kuli, zaznaczasz punkt na konńu szkicu i wybierasz wiązanie "odległość" jeśli kulka ma siedzieć w pewnej odległości od powierzchni kołnierza.


Użytkownik usunięty
	To wszystko wiem, nie chcę wpisywać ręcznie odległości ta odległość jest wynikową średnicy kuli i otworu, chcę żeby sama wskoczyła No chłopaki, a wydawałoby się że to tkie proste :) :)


Paweł Kęska
CSWP, CSWE, CSWI * solid-blog.pl * 2014-03-30, 17:08 Pomógł 405 raz(y).	Krzysztof, otwór jest przelotowy - to co i gdzie ma wskoczyć? No posłuchaj, jak koledzy radzą... Wszystko już zostało powiedziane - potrzebne są 2 wiązania.


Piotr Bartosiński

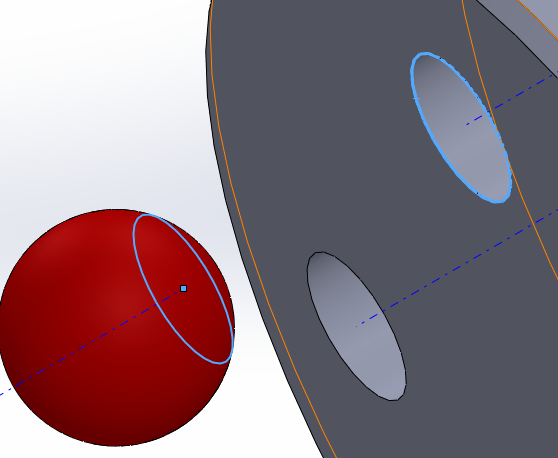

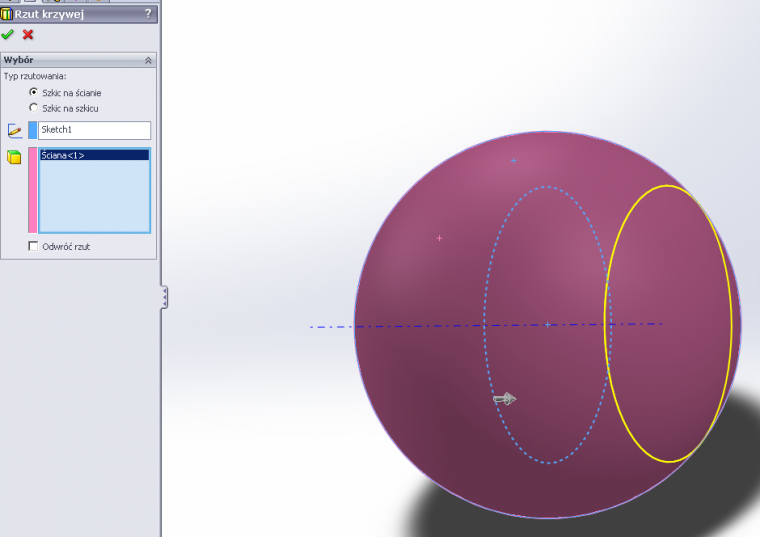

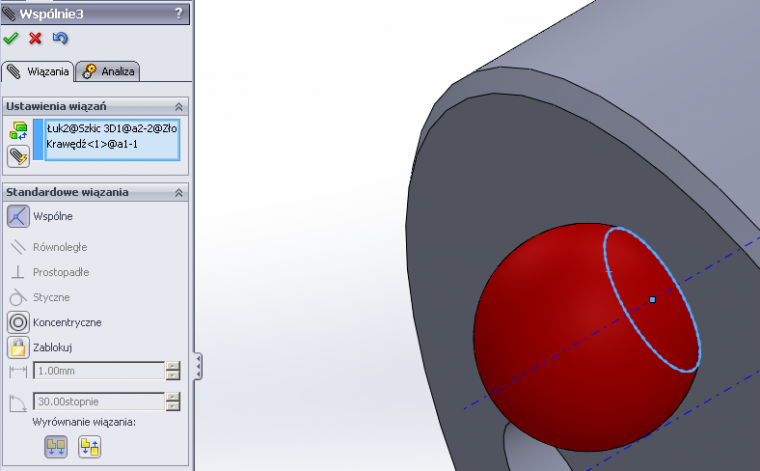

SOLIDWORKS 2018 2014-03-30, 17:39 Pomógł 43 raz(y).	Kowalski Krzysztof To wszystko wiem, nie chcę wpisywać ręcznie odległości ta odległość jest wynikową średnicy kuli i otworu, chcę żeby sama wskoczyła No chłopaki, a wydawałoby się że to tkie proste :) :) Hmm, To może tak: W modelu kuli rysujesz szkic (okrąg) o takim samym wymiarze jak otwór w kołnierzu i rzutujesz na kuli. Potem z tej nowej krzywej na kuli a zrobiłem szkic 3d poprzez konwertuj element bo krzywa nie była widoczna w złożniu (nie wiem czemu). I teraz w złożeniu pierwsze wiązanie to "wspólne" dla obu osi i drugie to wspólne dla krawędzi otworu i tego mojego nowego szkiu w kuli. Trochę na okrągło ale działa.


Paweł Kęska

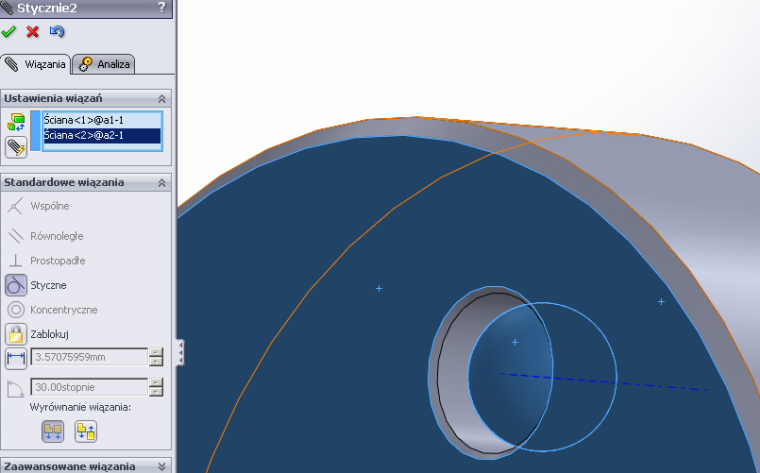

CSWP, CSWE, CSWI * solid-blog.pl * 2014-03-30, 17:53 Pomógł 405 raz(y).	Co Wy kombinujecie? Jedno wiązanie to koncentrycznie - osie tymczasowe lub oś tymczasowa kuli z ze ścianą wewn. otworu, a drugie to stycznie krawędź otworu z powierzchnią kuli. Jeżeli otwór byłby nieprzelotowy a lula miała w nim osiąść, to stycznie ale do ściany w dnie otworu.


Użytkownik usunięty
	Najwidocznieu u mnie jest coś nie tak z programem, Paweł to co napisałeś to była pirwsza metoda która próbowałem to zrobić, ale pisałem że są problemy, sposób Piotrka też wcześniej próbowałem, zrzutowałem, ale w złożeniu nie było widać zrzutowanego szkicu, muszę przeinstalować program, w wersji 2010 też miałem kłopot z nibyto normalnymi funkcjami. Dzięki wszystkim
