2014-06-18, 16:17
Pomógł 0 raz(y).
|

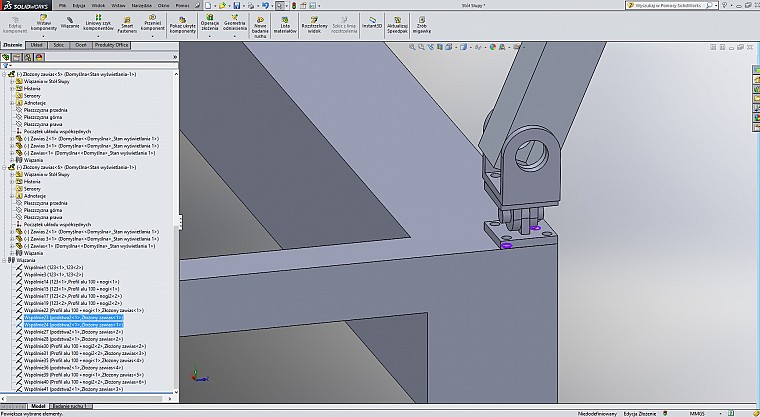

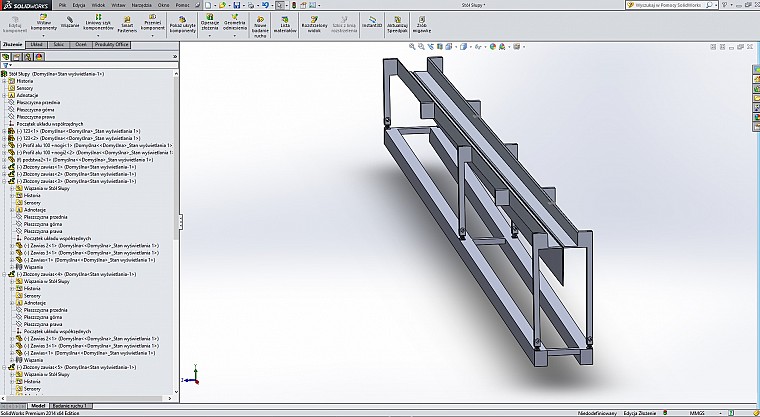

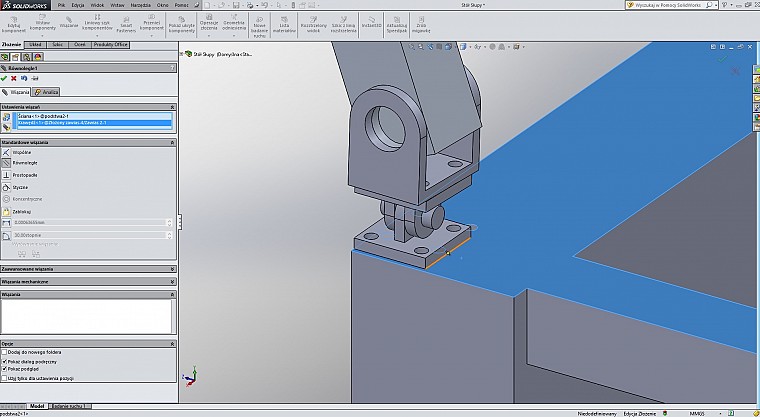

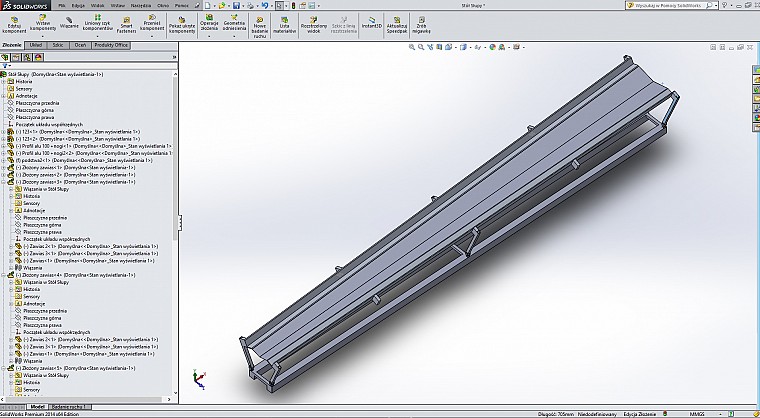

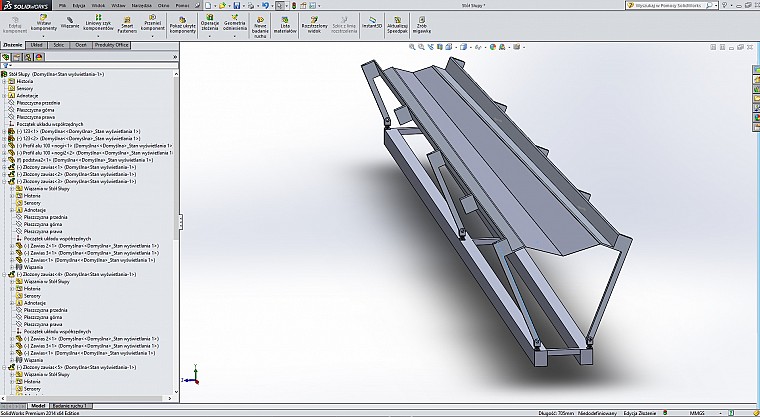

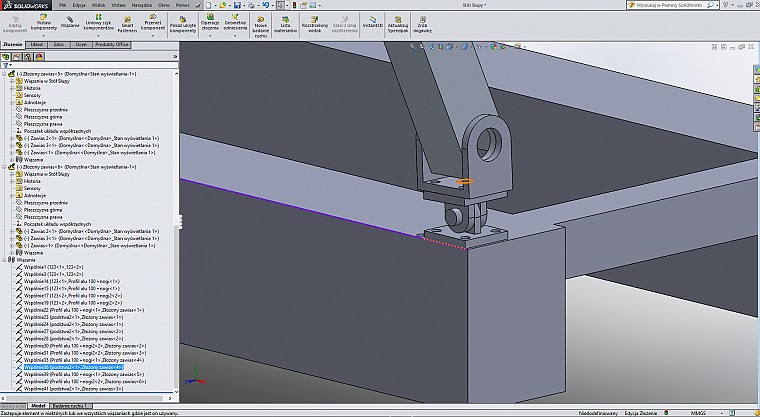

Witam, Solidworksa zaczynam dopiero ogarniać i prosiłbym o małą pomoc przy jednym z projektów. Projektem jest "stół" składający się z 2 kątowników które po złożeniu stołu stykają się jedną z krawędzi, a po rozłożeniu rozsówają się tak aby przestrzeń pomiędzy nimi uformowała określony trapez. Podczas rozrysowywania wszystkiego stwożyłem potrójny zawias który odchyla się w 2 osiach oraz jest skrętny i właśnie na takich czterech [docelowo 10-bo tyle nóg ma mieć stół] zawiasach pracuje cała konstrukcja. W momencie kiedy trzy z czterech nóg mam powiązane z nieruchomą podstawą lub dwie powiązane w pełni i dwie powiązane jedynie kantem zawiasu, całość pracuje wg założeń. Natomiast kiedy próbuję powiązać czwartą nogę lub uzupełnić dwa brakujące wiązania [rozumiem że da się powiązać każdą nogę jednym wiązaniem, natomiast na potrzeby projektu/opisywanego problemu każda noga jest wiązana w 2 punktach], podczas próby przesówania którejś połówki pokazuje się komunikat iż wybrany komponent jest całkowicie zdefiniowany i nie ma możliwości jego przesunięcia. Poniżej zrzuty ekranu obrazujące problem [dwie środkowe nogi jak na razie nie są powiązane i do momentu rozgryzienia tego problemu uznaję je za nieważne]: Rzut ogólny 1  Rzut ogólny 2  Rzut ogólny 3 - po rozłożeniu  Sposób powiązania przednich [krótszych nóg]  Sposób powiązania nóg tylnych na 1 wiązanie - wtedy jeszcze mam możliwość składania i rozkładania stołu, a samo wiązanie działa jako dodatkowy zawias, na pomarańcowo oś skrętna  Po dodaniu drugiego wiązania w poniższy sposób komponeny stają się w pełni zdefiniowane  Pytanie brzmi: Co jest z owym projektem nie tak? Czy to kwestia mojego błędu w wyniku którego konstrukcja klinuje się po solidnym umocownaiu nóg ze względu na za mały/za duży odstęp pomiędzy przywiązanymi do podstawy nogami [wydaje mi się że potrójny zawias powinien umożliwić pełne dopasowanie], czy jakiegoś ustawienia w programie którego jeszcze nie zgłębiłem, a które po umocowaniu wszystkich czterech nóg pozwala na poruszanie komponentem w pełni zdefiniowanym. |
|
|
|
|
2014-06-18, 19:26
Pomógł 0 raz(y).
|
Nie wiem czemu ale nie mogłem edytować poprzedniego postu... Z instrukcji Solidworks'a: "Nie można przenieść komponentu, którego pozycja jest unieruchomiona lub całkowicie zdefiniowana" W takim razie poprawne pytanie brzmi co przestawić w programie, albo jak obejść problem przenoszenia całkowicie zdefiniowanego komponentu aby sprawdzić czy jego wychylenia zgadzają się w zadanych osiach? |
|
|
|
