SolidWorks >> Złożenia >> Wiązanie rolki z bieżnią
Odpowiedz
Autor Wypowiedź
2014-09-09, 19:33
Pomógł 0 raz(y).
 Witam.

W jaki sposób nadać wiązanie rolki aby płynnie toczyła się po bieżni (korycie)?

Pozdrawiam i dziękuję za pomoc.

CSWP, CSWE, CSWI *** solid-blog.pl ***
2014-09-09, 22:59
Pomógł 405 raz(y).
 Wiązanie ścieżki, stycznie albo krzywka - w zależności od kontekstu.

2014-09-10, 06:33
Pomógł 0 raz(y).
 Powiedzmy że mi się udało, rolka ślizga się po bieżni ale się nie obraca, co zrobiłem źle?

SOLIDWORKS 2018
2014-09-10, 08:00
Pomógł 43 raz(y).
 Intuicyjnie bez sprawdzania - styczne (część cylindryczna), wspólne (część cylindryczna) i ściana boczna rolki z boczną bieżni (odległość, równoległość).

2014-09-10, 08:19
Pomógł 0 raz(y).
 Podobnie kombinowałem na samym początku jednak nie rozumiem dlaczego nie mogę dać wiązania stycznego krawędzi walcowej kółka z krawędziom toru. Odnośnie sposobu który przedstawił Paweł to napotykam się z tym problemem że po torze porusza się tylko punkt kółka który zaznaczyłem w wiązaniu (nie mogłem zaznaczyć części cylindrycznej).

CSWP, CSWE, CSWI *** solid-blog.pl ***
2014-09-10, 09:40
Pomógł 405 raz(y).
 Wrzuć jakiś obrazek. Nie ma wiązania (oprócz zębatki) która uzależnia obrót od przesuwu.

Dlatego pewnie trzeba połączyć kilka wiązań, ale może się zdarzyć, że nie da się tego zrobić wprost tylko taki efekt uzyskasz w animacji/symulacji ruchu.

2014-09-10, 11:29
Pomógł 0 raz(y).

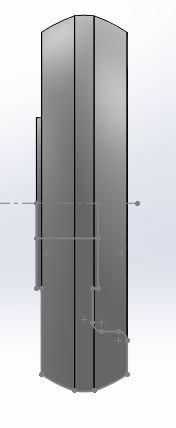

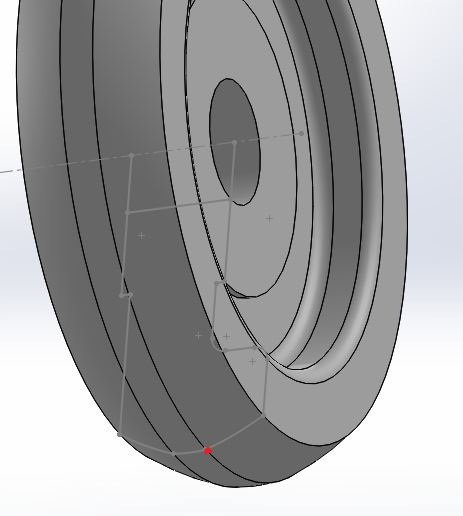

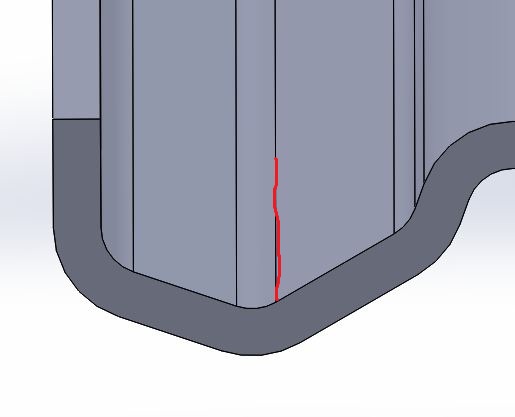

 Linia zaznaczona na czerwono na torze jest ścieżką którą podawałem w wiązaniu. Punkt zaznaczony na rolce jest punktem szkicu który podawałem w wiązaniu w oknie wierzchołek elementu. Wydaje mi się że powodem tego że rolka suwa się po torze a nie toczy jest to że połączony ze ścieżką jest punkt a nie krawędź cylindryczna rolki, a wiązanie wymusza na mnie podanie punktu (nie mogę podać nic innego).

P.S. Docelowo rolka przynitowana jest do blachy.

2014-09-10, 22:40
Pomógł 0 raz(y).
 Nikt nie ma pomysłu?

CSWP, CSWE, CSWI *** solid-blog.pl ***
2014-09-10, 23:41
Pomógł 405 raz(y).
 Czy to ma się toczyć po linii prostej czy jakoś zakręca?

2014-09-11, 06:18
Pomógł 0 raz(y).

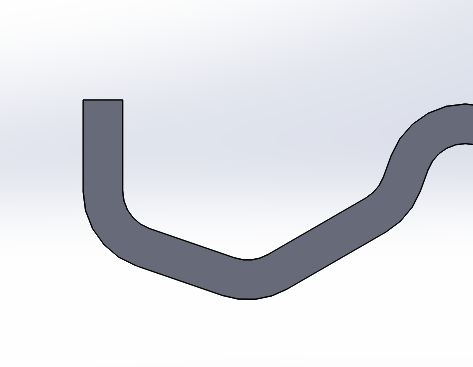

 Tor tak jak widać na pierwszym zdjęciu jest prosty, rolka tocząc się po nim nie ma nigdzie zakręcać. Krawędź którą zaznaczyłem na czerwono i punkt na rolce są miejscami styku rolki z torem, dobrze było by gdybym mógł zmieniać ten punkt na rolce w razie gdyby zmienił się jej kształt a co za tym idzie miejsce styku obu elementów.

CSWP, CSWE, CSWI *** solid-blog.pl ***
2014-09-11, 08:37
Pomógł 405 raz(y).
 Teraz sytuacja jest prosta, wiązanie stycznie + wspólnie (ogranicza ruch wzdłuż osi) oraz wiązanie mechanizmu zębatkowego.

2014-09-17, 11:21
Pomógł 0 raz(y).
 Pawle, tylko że ja wciąż nie mogę nadać wiązania stycznego i wspólnego pomiędzy krawędzią cylindryczną kółka a krawędzią toru. Wyświetla się komunikat który mówi że nie jest to możliwe. Masz może jakiś pomysł?
Przesyłam link z kółkiem jakie posiadam, może problem polega w sposobie w jaki go zamodelowałem.

http://www32.zippyshare.com/v/39128016/file.html

.
2014-09-17, 14:31
Pomógł 52 raz(y).
 A może dało by się związać punkt środkowy kółka z odpowiednio zmodyfikowanym torem utworzonym w szkicu.

CSWP, CSWE, CSWI *** solid-blog.pl ***
2014-09-17, 14:58
Pomógł 405 raz(y).
 Wrzuć to złożenie (albo odpowiedni jego wycinek) tutaj - bo tak to się nie uda...

Prośba - nie wrzucaj plików na zewn. serwery bo zajakiś czas znikną, poza tym można je dodać na pswug.

2014-09-17, 18:01
Pomógł 0 raz(y).
 Przesyłam złożenie Pawle, proszę spróbuj połączyć to w sposób taki jak opisywałem w poście ze zdjęciami.
http://www.pswug.info/image/forum/forum_760_1_1646_6893.rar

CSWP, CSWE, CSWI *** solid-blog.pl ***
2014-09-17, 18:44
Pomógł 405 raz(y).
 A proszę bardzo.

http://pswug.info/image/forum/forum_760_1_1646_6894.zip

2014-09-17, 19:07
Pomógł 0 raz(y).
 Mógłbyś mi wyjaśnić po co należało nadać wiązanie równoległości krawędzi toru z płaszczyną górną? Dlaczego jedna ściana kółka nabrała faktury szachownicy? Spróbuję to teraz poustawiać jeszcze po swojemu, jak będę miał problemy to się odezwę. Tak czy inaczej jestem niezmiernie wdzięczny za pomoc!!

CSWP, CSWE, CSWI *** solid-blog.pl ***
2014-09-17, 19:23
Pomógł 405 raz(y).
 Teksturę dodałem żeby uwidocznić fakt obrotu, a wiązanie równoległości nie jest konieczne, po prostu żeby sie wózek nie poruszał w niekontrolowany sposób. A w czym to przeszkadza?
