SolidWorks >> Złożenia >> Elementy w złożeniu zależne od wymiarów jednej części
Odpowiedz
Autor Wypowiedź
2014-09-29, 15:01
Pomógł 0 raz(y).
 Czy jest taka możliwość, żeby elementy w złożeniu były zależne od wymiaru w szkicu jednej z części?

Żeby było jaśniej:

Mamy złożenie skłądające się z trzech części jak na rysunku niżej.





Ustalając wymiar części nr 1 (100 mm), część nr 3 powinna również zmienić długość.

SOLIDWORKS 2018
2014-09-29, 15:34
Pomógł 43 raz(y).
 Tak na szybko wymyślone:

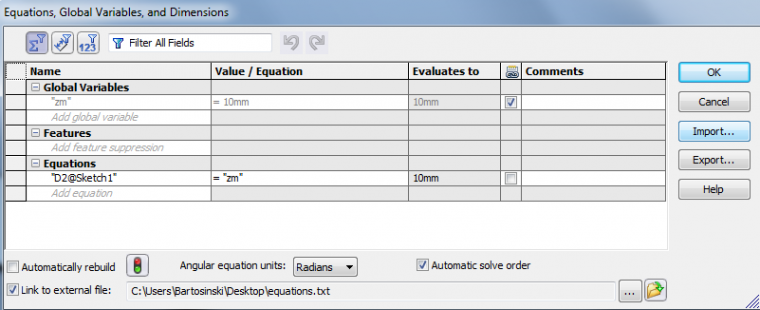

Tworzysz i przypisujesz zmienną do wymiaru i exportujesz do pliku.
W drugim pliku importujesz ta zmienną i przypisujesz do wymiaru.
Zmieniałem wartość zmiennej w pliku wyeksportowanym (tekstowym), tylko, że musiałem wejść i wyjść z edytora równań, żeby program odczytał zmienną po zmianie wartości.

2014-09-29, 15:37
Pomógł 18 raz(y).
 Musisz projektować część nr3 w samym złożeniu...wstaw część nr1 do złożenia i wybierając z menu wstaw>>komponent>>nowa część , utwórz na odpowiedniej płaszczyźnie część nr3 dając odniesienia do części nr1...tak w skrócie ciężko to wytłumaczyć...

SOLIDWORKS 2018
2014-09-29, 16:27
Pomógł 43 raz(y).
 No tak. Pepe ma racje. Trzeba cześć zbudować w kontekście złożenia.

2014-09-30, 12:47
Pomógł 0 raz(y).
 Dzięki wielkie. Metoda Piotra jest ok, bardzo pomocna.

Celowałem w coś takiego jak napisał Pepe, ale metoda Piotra jest wystarczająca. Właśnie szukałem jak dodać odniesienia do innej części w złożeniu.
