SolidWorks >> Złożenia >> Lustro w złożeniu
Odpowiedz
Autor Wypowiedź
SOLIDWORKS 2018
2015-01-08, 10:19
Pomógł 43 raz(y).

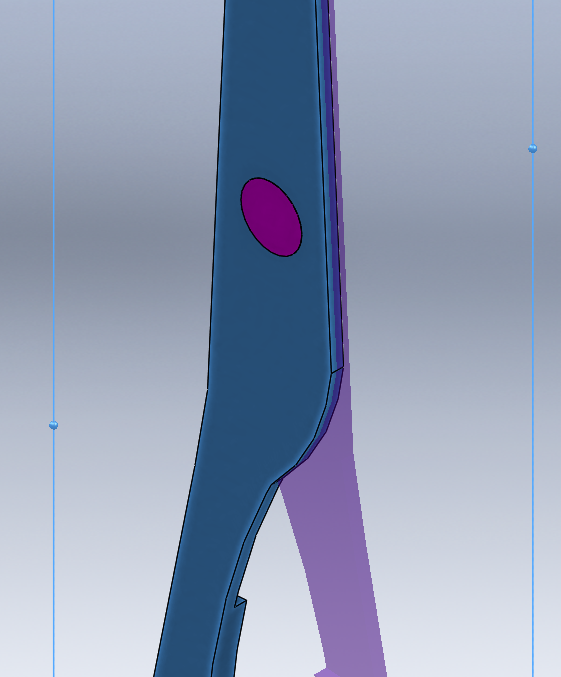

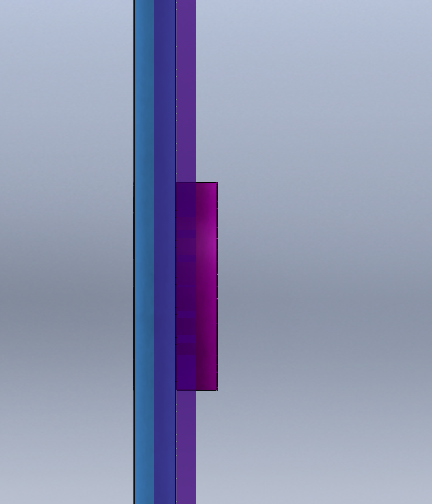

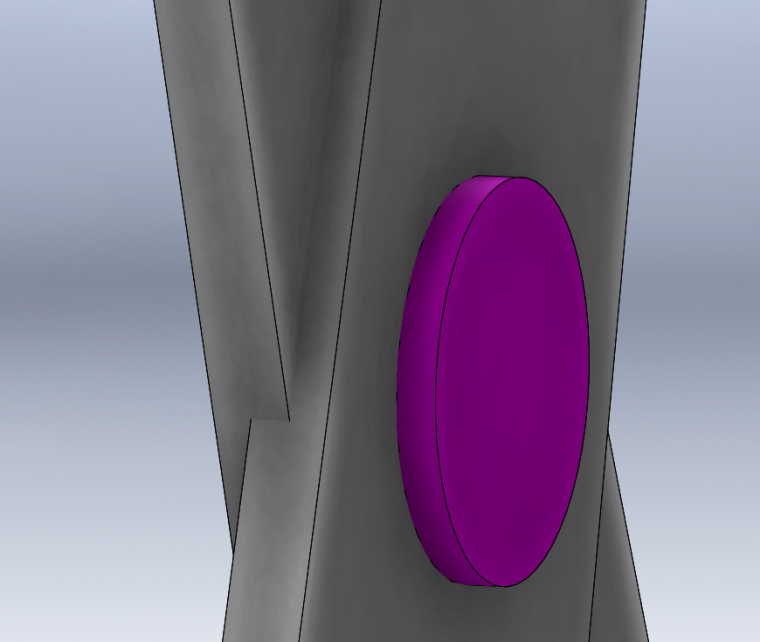

 Odbita część za pomocą lustra w złożeniu jest odsunięta od oryginału (odsunięta dodatkowo w innym kierunku). Spotkał się ktoś z tym?

Plik: http://www.pswug.info/image/forum/forum_760_1_1768_7173.zip

2015-01-08, 10:39
Pomógł 18 raz(y).
 Hmmm, ciekawe.



Wyrzuciłem Twoje lustro, zrobiłem swoje i robi poprawnie...



Już wiem, w opcjach lustra masz typ "przez środek masy". Zmień.

SOLIDWORKS 2018
2015-01-08, 10:57
Pomógł 43 raz(y).

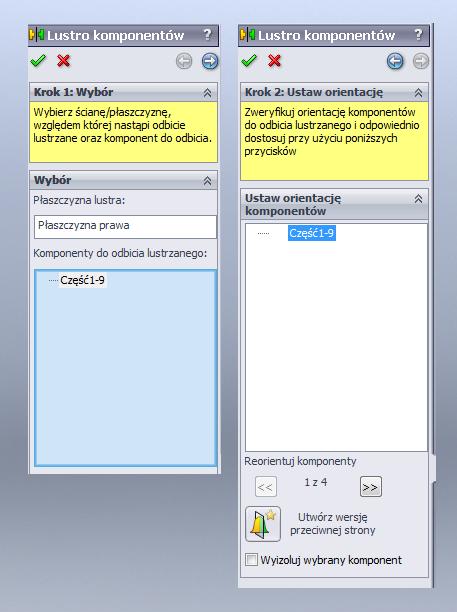

 Dzięki, tylko gdzie ta opcja? ja mam SW 2013 i co do lustra to mam tylko tyle:

2015-01-08, 11:02
Pomógł 18 raz(y).
 O motyla noga, nie pamiętam 2013. W 2014 jest:

SOLIDWORKS 2018
2015-01-08, 11:08
Pomógł 43 raz(y).
 Poszperam, dzięki raz jeszcze.

Engineer of old school
2015-01-27, 19:32
Pomógł 20 raz(y).
 Witam podłączę się bo temat podobny.

Potzebne jes lustrzane odbiście elenentu (złożenia) jako odzielny detal. Odbicie lustrzane komponentów pozwala na uzyskanie części jako oddziene pliki. Nie znalazłem opcji jak usunąć powiązania ze źródłem i je usunąć pozostawiająć odbicie jako nowe złożenie. Zawsze mogę wygasić elementy ale ja chcę je usunąć.

CSWP, CSWE, CSWI *** solid-blog.pl ***
2015-01-27, 19:43
Pomógł 406 raz(y).
 Operacja lustra z tworzeniem nowych kompoenentów działa tak jak lustro w części (menu wstaw > lustro części). A tam są dwie możliwości, pozostawienie aktywnego kontekstu albo przerwania powiązania. Zawsze też można wybrać przerwanie kontekstu.

Engineer of old school
2015-01-28, 19:50
Pomógł 20 raz(y).
 Tyle wiem. Przerwanie powiążań możliwe jest tylko gdy zapiszę elemanty w odzielnych plikach. Oznacza to koniecznosć tworzenia odbicia lustrzanego od poczatku. Nie oto chodzi.

Analiza drzewa operacji uświadomiła mi że nie jest możliwa inna droga

CSWP, CSWE, CSWI *** solid-blog.pl ***
2015-01-28, 20:15
Pomógł 406 raz(y).
 W takim razie nie rozumiem problemu. Albo część się odnosi do części matki albo nie. Innego wyjścia pośredniego nie ma.

Można nowe złożenie zapisać jako parasolid - ale to też forma przerwania powiązania do źródła.

Engineer of old school
2015-01-28, 21:45
Pomógł 20 raz(y).

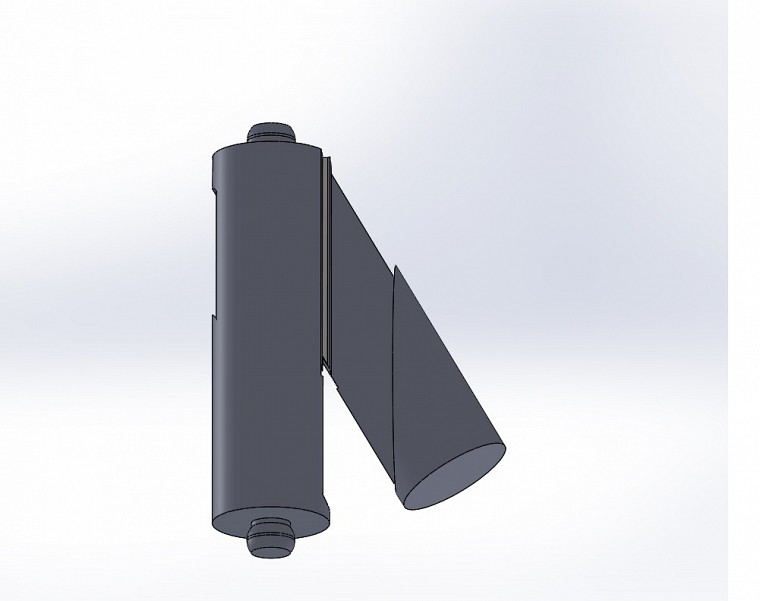

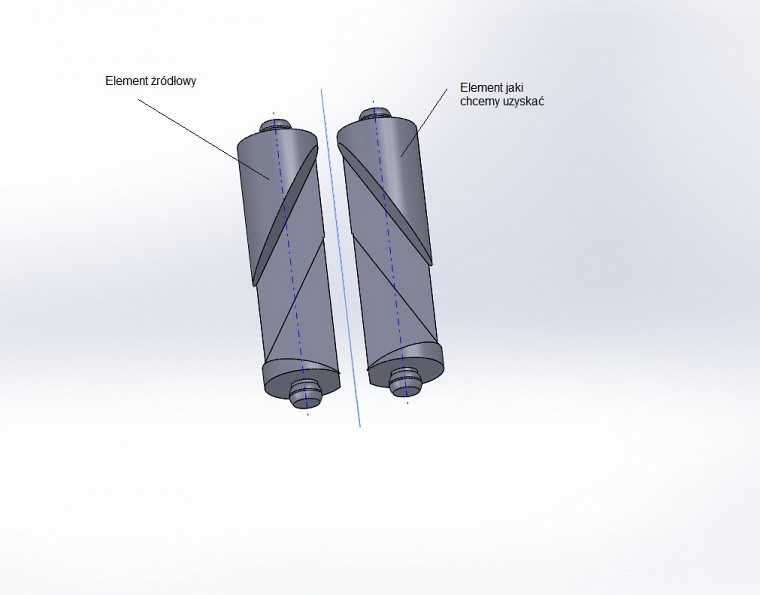

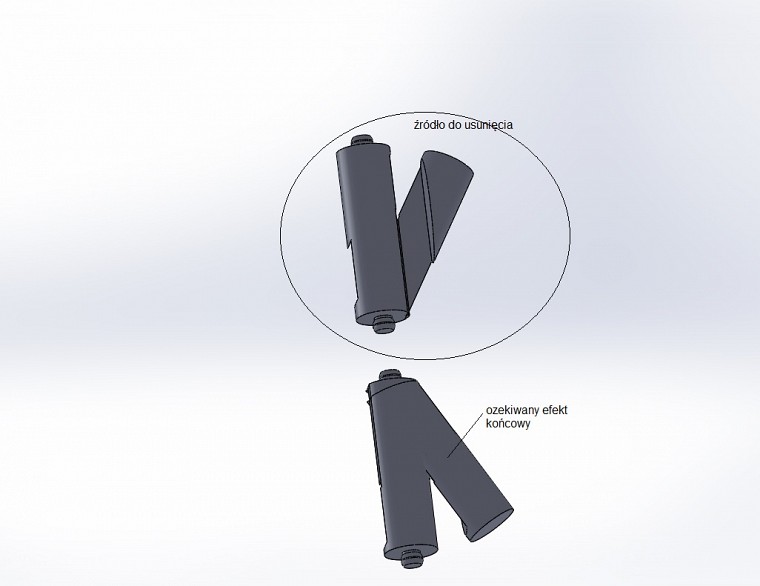

 To jest tak. Mam złożenie i chcę uzyskać jego lustrzane odbicie jako nowe złożenie. Jeśli użyję lustra to w jednym modelu będę miał źródło i obiekt docelowy. Ponieważ interesuje mnie jedynie lustrzane odbicie (ten obiekt docelowy), chcę usunąać źródło. Jeśli je usunę usuwam tez lustrzane odbicie. W niektórych programach jest opcja -usunąć elementy źródłowe? tak-nie.

Ale żeby to tak działo SW musiałby zapisywać lustrzane odbicia elementów jako nowe części i tworzyć z nich złożenie.

Pozostaje jedynie wygaszenie elementów, lub opcja zapisania do nowych plików (z przedrostkiem lustro) i utworzenie nowego złożenia. Przy złożeniu 20 i więcej części to już problem

CSWP, CSWE, CSWI *** solid-blog.pl ***
2015-01-28, 22:04
Pomógł 406 raz(y).
 No nie wiem, bo ja to mogę zrobić i nieraz to robiłem.

1. Robię lustro z opcją wyprowadzenia nowych części z przerwaniem kontekstu.



2. Rozkładam lustro (bo inaczej usuwając źródło usunę potomka).

3. Usuwam złożenie źródłowe i zostaje mi nowe złożenie przeciwnej strony, które nie odnosi się do źródła.

Engineer of old school
2015-01-28, 23:12
Pomógł 20 raz(y).
 A ja głupi męczyłem "odbicie lustrzane komponentów
