SolidWorks >> Złożenia >> Koncentrycznie - spirala i tulejka

Autor	Wypowiedź
Michał Bryniarski

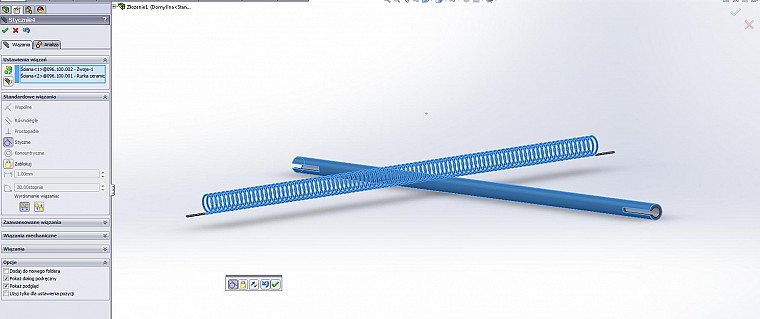

"Nie sztuka jest nie upasc, sztuka jest umiec sie podniesc z tego upadku" 2015-02-02, 13:27 Pomógł 0 raz(y).	Witam, Chcialbym polaczyc sprezyne i tulejke konetrycznie. Czy w ogole jest taka mozliwosc ?


Piotr Bartosiński
SOLIDWORKS 2018 2015-02-02, 13:36 Pomógł 43 raz(y).	Nie mam aktualnie solida, ale wydaje mi się, że można związać średnicę tuleji ze szkicem helisy (sprężyny). A dokladniej - szkicem okręgu, ktory określa rozmiar średnicy sprężyny. W ostateczności zawsze można osiami, płaszczyznami, szkicami pomocniczymi pokombinować.


Paweł Kęska
CSWP, CSWE, CSWI * solid-blog.pl * 2015-02-02, 14:29 Pomógł 406 raz(y).	Najlepiej w części helisy dodać oś na przcięciu dwóch płaszczyzn albo wskazując początek układu i 1 płaszczyznę (prostopadłą) i łączymy oczywiście koncentrycznie z tuleją.


Włodzimierz Śmieszek
. 2015-02-02, 14:29 Pomógł 52 raz(y).	Od tego trzeba zacząć , że to nie jest spirala tylko linia śrubowa (helisa), a ustawić najlepiej tak jak kol. Piotr napisał centrycznie do okręgu bazowego helisy. Gorzej jeśli model nie został stworzony w SW tylko zaimportowany. Wtedy trzeba kombinować inaczej.
