SolidWorks >> Złożenia >> Rozstrzelenie
Odpowiedz
Autor Wypowiedź
2015-02-23, 17:40
Pomógł 36 raz(y).
 Witam.

Mam taki problem w SolidWorks 2015 z rozstrzeleniem elementów. Zaznaczam np. nakrętkę i podkładkę, aby rostrzelić te dwa elementy z zaznaczemiem " Automatycznie rozmieść komponenty po przeciągnięciu " oczywiście te elementy przesuwają się wokreślonej osi ale nie rozchodzą sie jak to jest na drugim PrintScreen:

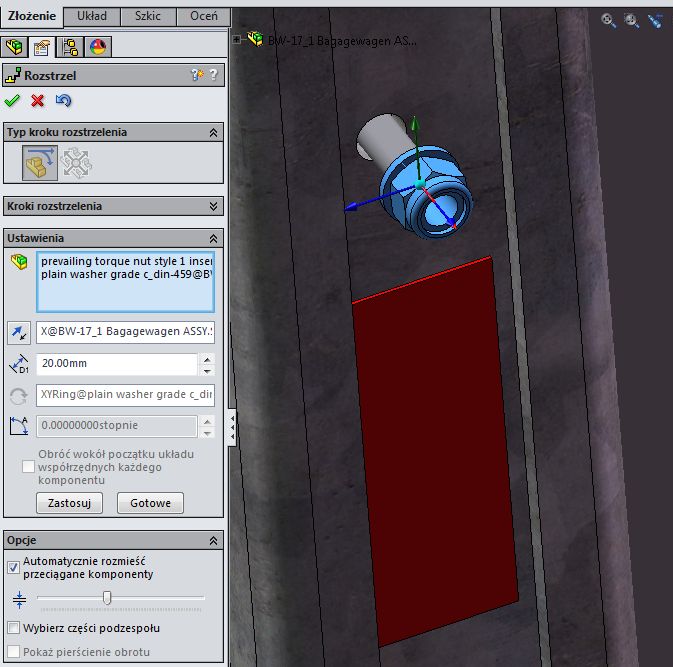

Oto wykonanie rozstrzału w SW 2015

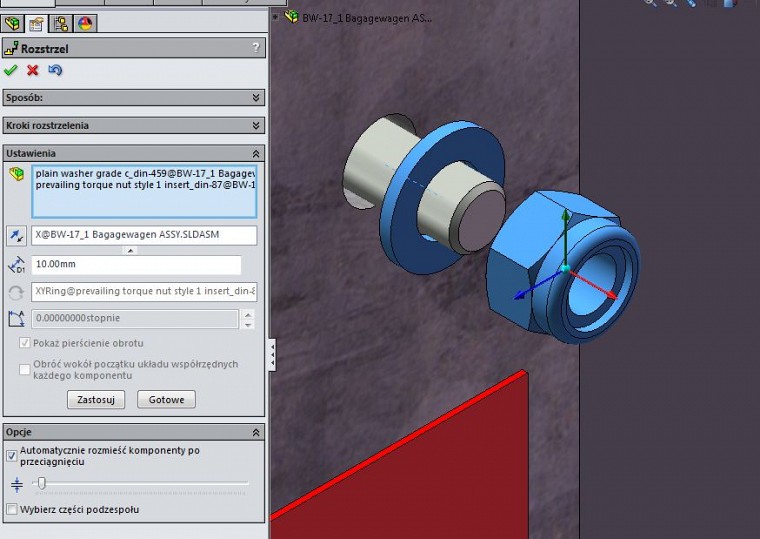

Oto wykonanie rozstrzału W SW 2014 te same elementy



Nie było tego problemu również w SW 2014, 2013, 2012 i 2011

Co może być przyczyną w SW 2015, choć jest to zaznaczone czy też nie, taka sama jest reakcja czyli nie rozsuwa sie nakretka z podkładką. SP 00 oraz SP 1.1

CSWP, CSWE, CSWI *** solid-blog.pl ***
2015-02-23, 18:03
Pomógł 406 raz(y).
 Jaka opcja na górze (zwnięte więc nie widzę)? Chodz o wybór regularny vs. promieniowy?

Czy chodzi o nowe rozstrzelenie w SW2015 czy edycję isniejącego utworzonego w starszej wersji. U mnie to działa w SP1.1.

2015-02-23, 18:16
Pomógł 36 raz(y).
 Witaj Pawle.

Poprawiłem zdjęcie. A rozstrzały są robione w SW 2015 nowe i nie rozdziela nakrętki od podkładki. Cały model został wykonany w SW 2015 od klienta. Promieniowe rozstrzały działają poprawnie.

2015-02-23, 20:21
Pomógł 1 raz(y).
 Spróbuj wykonać to roztrzelenie jeszcze raz tylko że z zachowaniem takiej samej kolejności wybierania elementów jakw SW2014 , wiem że to nic odkrywczego ale u mnie zdarzało się że taka mała różnica jednak robiła dużą różnice :):)

2015-02-23, 21:08
Pomógł 36 raz(y).
 Witam.

No niestety to nic nie dało w SW 2015. W SW2014-2011 nie ma na to wpływu w jakiej kolejności. Dzięki za zainteresowaniem tym tematem.Czekam na dalsze informacje.

Pozdrawiam.

CSWP, CSWE, CSWI *** solid-blog.pl ***
2015-02-23, 21:20
Pomógł 406 raz(y).
 To może wrzuć jakieś przykładowe złożenie z 3-5 komponentów to potestujemy. Akurat to działa w SW (przynajmniej u mnie na 3 komputerach) poprawnie.

2015-02-23, 21:30
Pomógł 36 raz(y).
     Kęska Paweł
    To może wrzuć jakieś przykładowe złożenie z 3-5 komponentów to potestujemy. Akurat to działa
    w SW (przynajmniej u mnie na 3 komputerach) poprawnie.

Oto wykonane w SW 2015

http://www.pswug.info/image/forum/forum_760_1_1830_7380.zip

CSWP, CSWE, CSWI *** solid-blog.pl ***
2015-02-23, 21:42
Pomógł 406 raz(y).
 Nie wiem, może film z załącznika coś wyjaśni. Ja w dalszym ciągu nie widzę błędu.

http://pswug.info/image/forum/forum_760_1_1830_7381.zip

2015-02-24, 08:11
Pomógł 36 raz(y).
 Witaj Pawle.

Tak, tem film badzo mi wyjaśnił, że zostało w SW2015 nie co zmienione jeśli chodzi o rozstrzały.

W wcześniejszych wersjach podawałem odległość (np. 20mm zaznaczając nakrętkę i podkładkę) a pr. automatycznie te dwa elementy odsuwał 20mm w zadanym kierunku, z rozsunięciem podkładki z nakrętką w takiej odległości, jak był ustawiony suwak. Można spr. w wcześniejszej wersji jak to działało (SW2011-2014). W SW2015 zostało to zmienione, że robiąc to wcześniejszym sposobem, rozsunięcie tych dwóh el. złącznych nie następowało, co mnie to bardzo zdziwiło. Po Twoim filmiku dowiedziałem się, jak to wykonywać z rozsunięciem dwóch el. złącznych.

Wielkie dzięki Pawle.
