| Autor | Wypowiedź |
|
SW 2017 sp 4.1
2015-10-17, 15:26
Pomógł 0 raz(y).
|
Witam. Dostałem za zadanie obliczenie objętości elementu podczas testu (element testowany powietrzem), oraz wykonanie formy, która może być odciśnięciem detalu pomniejszona o jakąś zadaną wartość.  Postępuje zgodnie z toturialem https://www.youtube.com/watch?v=_UIBBkZIcIA Problemem jest uzyskanie wiarygodnych wyników. Dostarczony model pozaślepiałem.  Powyższą część wstawiłem do złożenia z doszczelniaczem, po czym zapisałem ją jako part z zapisaną geometrią wszystkich komponentów.  Postępując zgodnie z toturialem rysuje bryłę która przecina komory których pojemność chce obliczyć i przechodzę do operacji odciśnięcia.  Niestety wyniki jakie uzyskuje w żaden sposób nie można nazwać miarodajnymi.  Proszę o wskazówkę na którym etapie popełniam błąd lub przedstawić inny sposób liczenia pojemności. |
|
|
|
|
SW 2017 sp 4.1
2015-10-17, 17:28
Pomógł 0 raz(y).
|

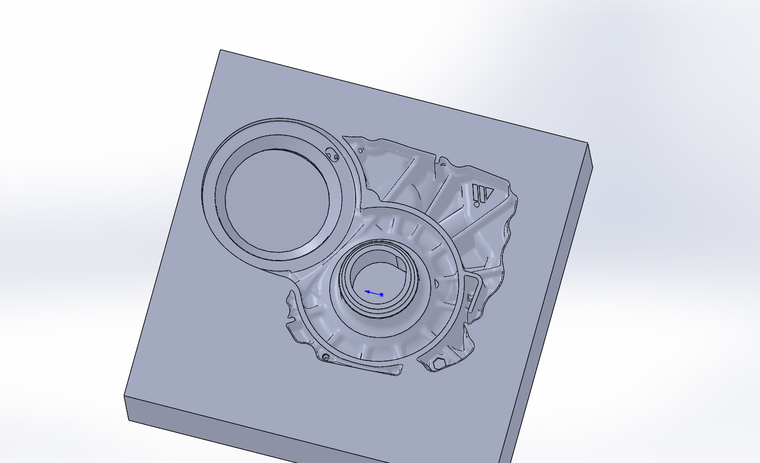

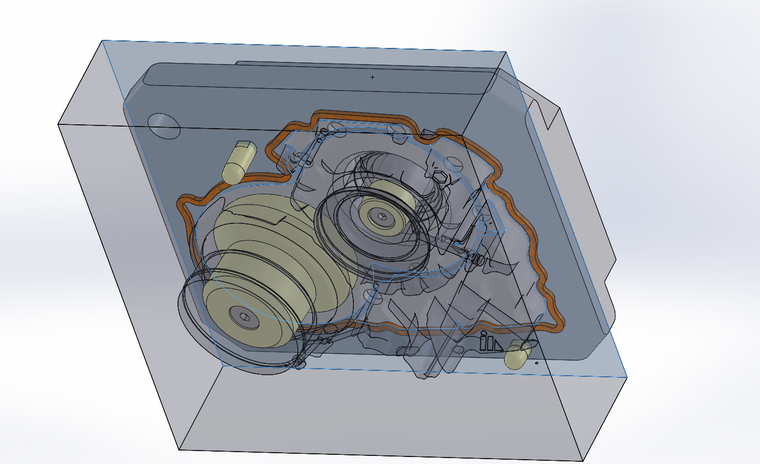

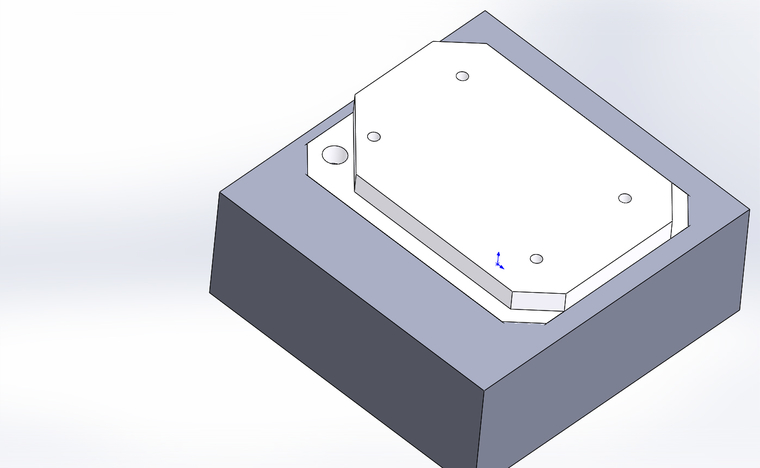

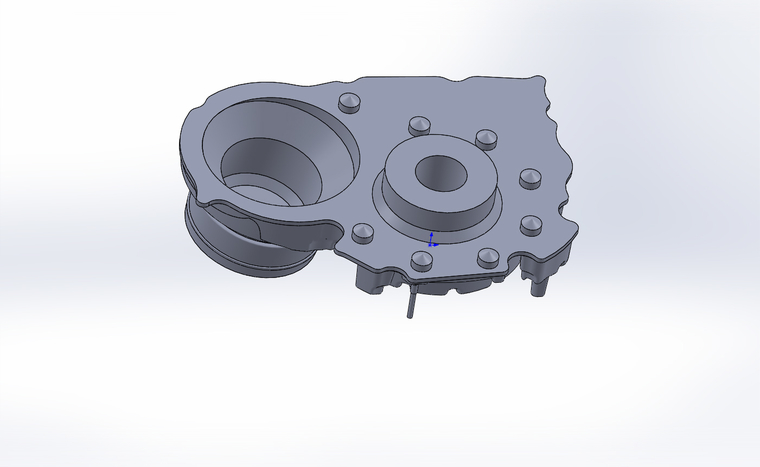

Nie wiem dlaczego zdjęcia sie nie wgrały, wiec wrzuciłem na googla Zdjęcie 1: detal https://goo.gl/photos/pGBUPY3HiaigwcbU6 Zdjęcie 2: detal z zaślepionymi otworami https://goo.gl/photos/r6T1MimYHXpJPffz9 Zdjęcie 3: Widok detalu z elementem doszczelniającym https://goo.gl/photos/5pN59dMFgyML3ryL6 Zdjęcie 4: Widok elementów doszczelniających https://goo.gl/photos/ciEZ4eJvEDq7cLNe8 Zdjęcie 5: Widok elementów wraz z utworzonym wyciągnięciem do odciśnięcia https://goo.gl/photos/bCVTnFSEgNeDTDCq9 Zdjęcie 6: Wynik odciśnięcia https://goo.gl/photos/9WeW4UrobonNgWnp9 |
|
|
|
|
CSWP, CSWE, CSWI *** solid-blog.pl ***
2015-10-17, 21:08
Pomógł 406 raz(y).
|
Raczej nie jest to wina programu tylko pewnych założeń, ale na bazie obrazków to niewiele można powiedzieć. Objętość czego? i na czym polega owa niemiarodajność? |
|
|
|
|
SW 2017 sp 4.1
2015-10-17, 23:31
Pomógł 0 raz(y).
|
Objętość powietrza jaka znajduje się w przestrzeni między detalem a uszczelnieniem (stemplem dociskającym). Detal sprawdzany jest powietrzem na szczelność. W detalu końcowym nie mam chociażby ujętych trzpieni zamocowanych na płycie wchodzące w detal (które zmniejszają ilość powietrza potrzebnego do testu). |
|
|
|
|
CSWP, CSWE, CSWI *** solid-blog.pl ***
2015-10-18, 09:29
Pomógł 406 raz(y).
|
No to tak trzeba utworzyć model, żeby po odciśnięciu lub użyciu opercji Połącz idealnie odwzorować obiekt powietrza, wówczas objętość będzie się zgadzać. Używam tego od wielu lat i nie napotkałem na przekłamania.. |
|
|
|
