SolidWorks >> Złożenia >> Widok z wycięciem 1/4 modelu

Autor	Wypowiedź
Stanisław Karcz
Ciągle uczący się młody człowiek 2012-03-04, 19:12 Pomógł 2 raz(y).	Witam Chciałem zapytać o 2 rzeczy W jaki sposób zrealizować widok złożenia w którym będzie usunięta 1/4 części np walca. Chodzi mi o taki otwarty widok, ewentualnie chciałbym określić z których części mają być wycięte fragmety, a które pozostawić w całości . Po próbach zauwazyłem że jeśli robię np wyciecie w kontekście to jeśli mam wiecej niż 2 części nie mogę wyciąć przez wszystko. Tu zrobiłem taki wideoporadnik i wpewnym momęcie widac że nimogę przez 2 części naraz zrobić otworu http://www.blue17.elektroda.eu/solid-works/872 Pozdrawiam


Kazimierz Kazimierz
2012-03-04, 21:27 Pomógł 36 raz(y).	Witam. Moim skromnym zdaniem wycinałbym narysowanym szkicem a wtedy można zaznaczać, które elementy mają być wycięte, a także można zaznaczyć wycięcie z rozejściem do części, a to znaczy, że po otwarciu danej części jest fizycznie to wycięcie. Oczywiście w danej części nie mozna tego wycięcia edytować bo jest to odniesienie to tego złożenia w którym było to wycinane ale w złożeniu jest możliwość edytowania. Pozdrawiam.


Stanisław Karcz
Ciągle uczący się młody człowiek 2012-03-10, 01:11 Pomógł 2 raz(y).	Niema jakiegoś prostrzego sposobu ?


Kazimierz Kazimierz

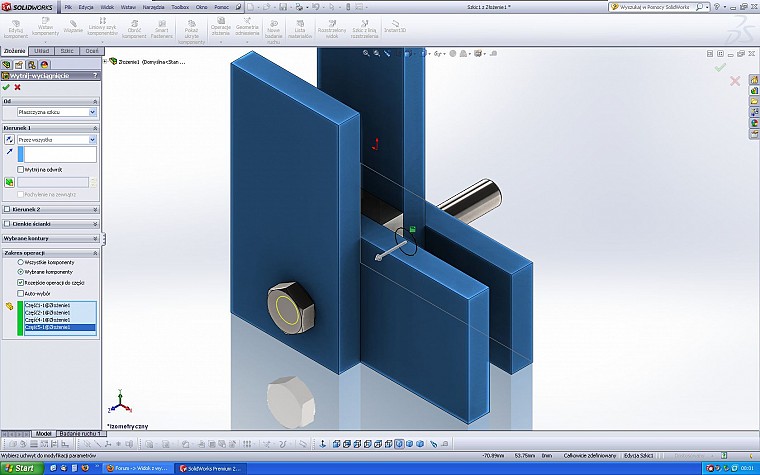

2012-03-10, 07:55 Pomógł 36 raz(y).	Karcz Stanisław Niema jakiegoś prostrzego sposobu ? Do momentu wstawienia śruby i jej wiązaniu jest ok na Twojej złożeniu. Na ścianie płaskownika(gdzie wystaje śruba) utwórz szkic, następnie zaznacz krawędź sruby i konwetuj (będzie rzucony szkic na płaszyznę utworzoną), następnie wytnij i zaznaczasz w drzewie co ma być wycięte. Myślę że to najprostrzy sposób. Na przykładzie specjanie nie zaznaczyłem przy wycinaniu małej płytki. a jest to tylko jedno wycięcie tych części.


Paweł Kęska
CSWP, CSWE, CSWI * solid-blog.pl * 2012-03-10, 08:18 Pomógł 405 raz(y).	Do robienia otworów w złożeniu służy seria otworów lub zwykły kreator. Co do pozostałych (wycięcie ćwiartki) zgadzam sie z Kazimierzem, rysuje się szkic w złożeniu i w zakresie operacji zaznacz, których części ma dotyczyć cięcie.


Stanisław Karcz
Ciągle uczący się młody człowiek 2012-03-10, 11:27 Pomógł 2 raz(y).	Czyli cięcie szkicem w złozeniu zapewnia "przelotowość" przez wszystkie lub wybrane elementy w przciwieństwie do zwykłego wyciagnięcia wycięcia ? Pozdrawiam


Paweł Kęska
CSWP, CSWE, CSWI * solid-blog.pl * 2012-03-10, 12:28 Pomógł 405 raz(y).	Status końca decyduje o głębokośći wycięcia a zakres operacji, które obiekty tniemy. Co jest niejasne?


Kazimierz Kazimierz
2012-03-10, 17:29 Pomógł 36 raz(y).	Karcz Stanisław Czyli cięcie szkicem w złozeniu zapewnia "przelotowość" przez wszystkie lub wybrane elementy w przciwieństwie do zwykłego wyciagnięcia wycięcia ? Pozdrawiam Tak, cięcie szkicem w złożeniu wycina wszystko, chyba że zaznaczysz pewne obiekty, to wytnie tylko w nich. Podałem przykład. Pozdrawiam.


Stanisław Karcz
Ciągle uczący się młody człowiek 2012-03-10, 18:09 Pomógł 2 raz(y).	Wszystko jasne, Dziękuję
