| Autor | Wypowiedź |
|
2013-08-14, 12:55
Pomógł 0 raz(y).
|

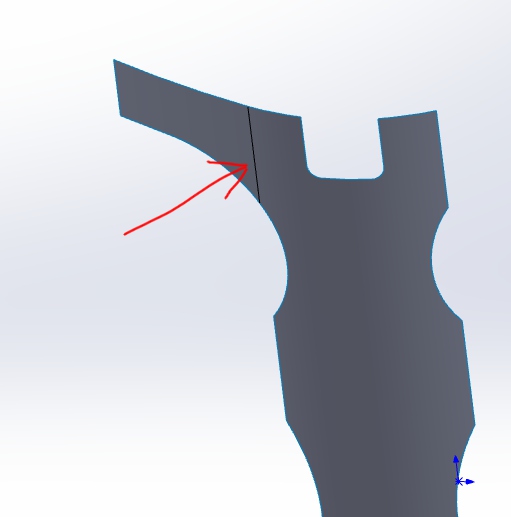

Witam serdecznie. Jak usunąć linię podziałową między 2 powierzchniami (solidworks) w zdjęciu prezentuje co chcę osiągnąć (wskazaną linię "usunąć") tak aby element po zaznaczeniu płaszczyzny podświetlił się jako "całość"  |
|
|
|
|
Magister inżynier mechaniki i budowy maszyn
2013-08-14, 13:18
Pomógł 0 raz(y).
|
połączyć powierzchnie? :) |
|
|
|
|
.
2013-08-14, 13:26
Pomógł 52 raz(y).
|
Przydało by się trochę więcej informacji o modelu. Jeśli to jest jedna bryła to trzeba połączyć powierzchnie, jeśli 2 bryły to połączyć bryły. Jeśli jest tam jakieś załamanie to tylko można ewentualnie wygasić krawędź w rysunku. |
|
|
|
|
2013-08-14, 13:27
Pomógł 0 raz(y).
|
Powierzchnie są połączone ale jest między nimi linia podziałowa... i to tą linię chcę usunąć. Powierzchnie stykają się ze sobą stycznie po promieniu, więc ta linia tam jest zbędna. Geometrie wykorzystuje do obliczeń i takie linie podziałowe na powierzchniach gdzie ich nie musi być wprowadzają mi zakłucenia w tworzeniu siatek... edit: tu macie plik geometrii: http://www.pswug.info/image/forum/forum_760_10_1167_5681.sldprt inaczej: próbuje usunąć linię podziałową między ścianami stycznymi tej samej powierzchni |
|
|
|
|
CSWP, CSWE, CSWI *** solid-blog.pl ***
2013-08-14, 13:42
Pomógł 409 raz(y).
|
Jeżeli płat powierzchni nie ma granicy (nie jest fragmentem większej powierzchni) to nie da się usunąć tej krawędzi, gdyby było jak napisałem można zastosować opcję Usuń ścianę i wypełnić obszar. A to przykład jak to działa:  W tej sytuacji proponuję następujące rozwiązanie: 1. w szkicu 3D konwertuj - trzeba rzutować do szkicu zewnętrzne krawędzie. 2. później usuwamy tę małą powierzchnię za pomocą Usuń (pierwsza opcja z trzech dostępnych) 3. teraz polecenie Cofnij przycięcie powierzchni - trzeba dobrać taki % żeby płat wystawał poza szkic 3D. 4. Cięcie powierzchniowe szkicem. |
|
|
|
2013-08-14, 14:13
Pomógł 0 raz(y).
|
Dzięki! Trik z: szkic 3d -> rzutowanie -> usunięcie powerzchni -> stworzenie powerzchni wg granic szkicu 3d działa idealnie!!! |
|
|
|
