SolidWorks >> Powierzchnie >> Problem z operacją Powierzchnia rozwijalna
Odpowiedz
Autor Wypowiedź
2017-11-15, 11:54
Pomógł 1 raz(y).
 Dzień dobry,

Mam poważny problem z operacją wymienioną w temacie. Próbuję utworzyć powierzchnię rozwiniętą styczną do powierzchni. Niestety gdy zaznaczam krawędzie po kolei to część z nich rozwija się w powierzchnie styczną, a pozostałe w normalną do powierzchni. Czasami tworzą się wręcz dwie powierzchnia naraz, normalna i styczna.

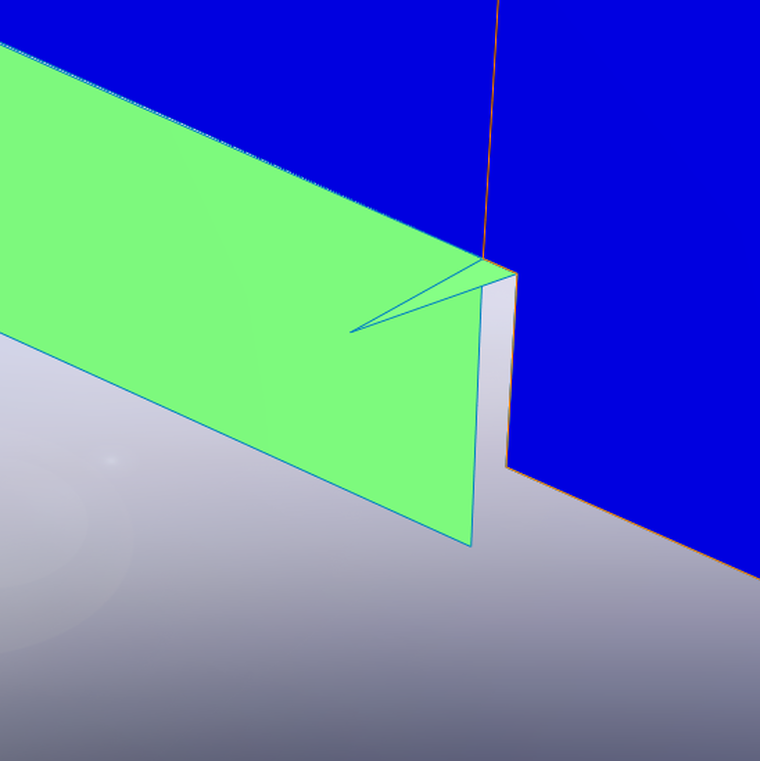

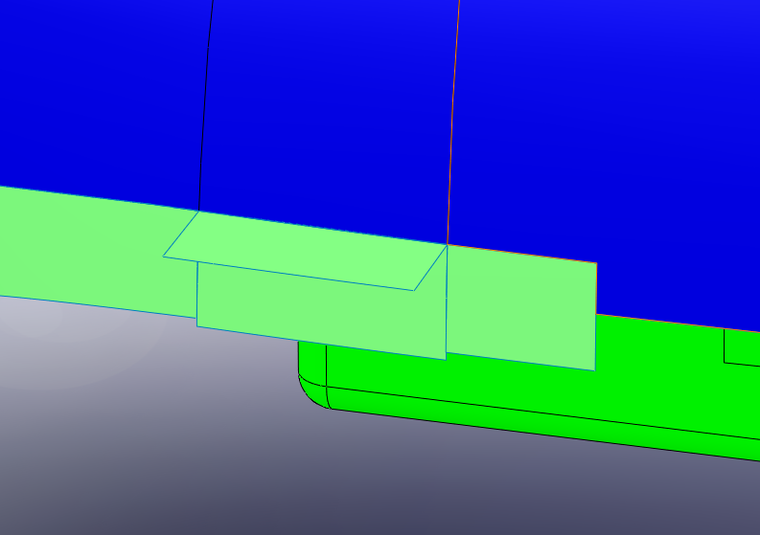

Problem zobrazowałem na obu rysunkach poniżej. Dodam, że zestaw powierzchni, który mógłby "przeszkadzać" w trakcie operacji jest ukryty, zostaje widoczna tylko powierzchnia potrzebna do operacji.
Proszę o pomoc.

Pozdrawiam

CSWP, CSWE, CSWI *** solid-blog.pl ***
2017-11-15, 15:53
Pomógł 409 raz(y).
 To może inną metodą, np. wydłużeniem powierzchni? Trudno z kawałka obrazka wywnioskować o co chodzi, nie mając modelu podejrzewam, że nie da się powiedzieć co jest problemem.

2017-11-16, 07:01
Pomógł 1 raz(y).
 Próbuję dzielić wypraskę na rdzeń i gniazdo. Wydłużenie powierzchni działa znakomicie, ale niestety nie tworzy nowej powierzchni, którą można wykorzystać jako powierzchnię neutralną. Generalnie poradziłem sobie z problemem Powierzchnią wyciągniętą po profilach, ale liczyłem na to, że Powierzchnia rozwijalna będzie działać bezproblemowo.

2017-11-16, 08:47
Pomógł 1 raz(y).
 Jeszcze jedno pytanie: czy da się jakoś sprawić żeby po wykonaniu każdej operacji/odświeżenia/zapisania powierzchnie, które były ukryte nie pojawiały się samoczynnie znowu? Od kilku dni muszę za każdym razem ukrywać je na nowo.

2025-02-24, 13:37
Pomógł 0 raz(y).
 Problemy z funkcją "Powierzchnia rozwinięta styczna" mogą wynikać z nieciągłości lub błędów w geometrii powierzchni bazowej. Proszę upewnić się, że krawędzie są połączone bez przerw i że powierzchnia jest gładka, bez nagłych zmian krzywizny. Warto również sprawdzić, czy opcje "Styczność" i "Normalna" są poprawnie ustawione w menedżerze właściwości operacji.
