SolidWorks >> CAE - Simulation >> Flow S. - problem z rotating region
Odpowiedz
Autor Wypowiedź
2013-05-16, 07:57
Pomógł 0 raz(y).
 Witam,

Mam problem odnośnie zasymulowania przepływu powietrza przez śmigło. Ogólnie wydaje się to być rzecz bardzo prosta, ale mi nastręcza sporo problemów.

Zasymulowałem to sobie tak jak pokazano to w linkach poniżej:

http://www.youtube.com/watch?v=UKpdwSzkpA8&noredirect=1,

http://www.youtube.com/watch?v=AW2xdG5BGr0,

https://www.youtube.com/watch?v=Of21ZD4wB_4.

Żadnych błędów, tylko ten przepływ wygląda jakby był wykonany przy nieruchomym śmigle.



Próbowałem już chyba wszystkiego i nie mam pojęcia co może być przyczyną. Może ktoś wie, gdzie leży ten "wyłącznik blokady obrotów"?:]

Z poważaniem

krzyś

Engineer of old school
2013-05-16, 15:42
Pomógł 20 raz(y).
 Obrazki są małe i słabo widać. Zrób mały modelik krok po kroku, dwa proste elementy na osi obrotowej. W tym pierwszym linku gościu nie mógł otrzymać takich wyników, oś przepływu zdefiniowana jest jako x, a powinna być z

2013-05-16, 16:39
Pomógł 0 raz(y).

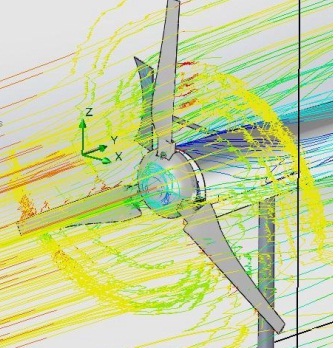

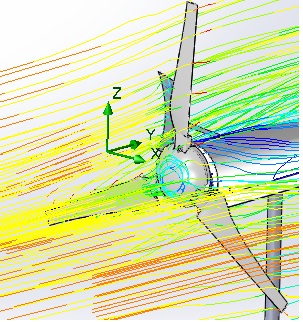

 Całkiem niedawno udało mi się uzyskać to, o czym wspomniałem wcześniej (patrz rys.) Problem polega na tym, że nie potrafię tego powtórzyć. Robię wszystko to samo na tych samych elementach, a wychodzi co innego. Nie wiem w czym tkwi haczyk.



Dawniej , Obecnie

Engineer of old school
2013-05-16, 19:17
Pomógł 20 raz(y).
 Spróbuj tak Project>Clear Configuration i nowy projekt

2013-05-16, 19:24
Pomógł 0 raz(y).
 Próbowałem. Bez rezultatu.

Engineer of old school
2013-05-17, 12:50
Pomógł 20 raz(y).
 I usuwam pliki z wynikami, fizycznie z poziomu Windows. Jak to nie pomaga to robię tak
Nowe złożenie. Zapisane przed badaniem. Tworzę kopię i badam kopię. Zawsze pozostaje mi kopia do której można wrócić. (jak już tak zrobisz, porównaj te dwa pliki)

Badanie Flow coś tam zapisuje w pliku modelu i czasami jest tak, że opcja Clear nie przywraca stanu przed badaniem. Jest to tylko program i jak każy inny jest obciażony błędami.

Bywało tak, że musiałem naprawiać SW, a czasami szukać błędów w Windows.

Najlepiej mieć oddzielne stanowisko do pracy w SW, nie połączone z siecią i nie obciażone innymi programami. Ja mam dwa systemy zainstalowane na dysku, drugi zupełnie goły tylko SW i Excel.

2013-05-17, 17:36
Pomógł 0 raz(y).

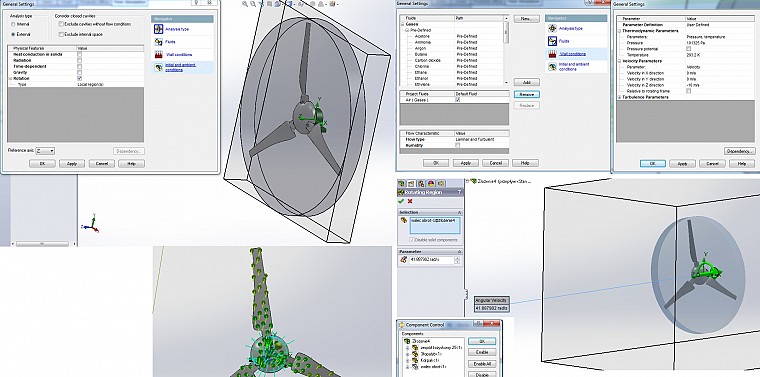

 Nie wiem, nie ma pojęcia co jest grane. Mam problem nie tylko w tym jednym przypadku, ale w ogóle. Poniższy link zawiera krótki filmik jak tworzę taki element obrotowy. Może ktoś dopatrzy się jakiegoś błędu. Po symulacji widać, iż powietrze opływa nieruchomy element.

http://youtu.be/t78Yirc7qpY

Dodam tylko, że użycie opcji wizard daje ten sam efekt.

Engineer of old school
2013-05-17, 22:21
Pomógł 20 raz(y).
 Miałem taki przypadek, że jak zdefiniowałem region ściśle obejmujący odziaływanie na element wirujący to nie mogłem go policzyć. proszę spóbować rozszerzyć region, jak w przytoczonym przez Pana przykładzie. Można też spróbować rozszrzyć Computer Domaine

Flow nigdy mnie nie zawiódł, a używam go od czasu jak nazywał się Flow Plus i był częścią Cosmos/M, jakieś 18 latProszę spróbować z nowym modelem, jak się nie powiedzie, to pozostaje tylko naprawa SW.

Albo przesłać model do mnie, ale surowy, spróbuję go policzyć. SW 2010

jpe@in.com.pl

Chyba wiem gdzie jest błąd

2013-05-18, 13:23
Pomógł 0 raz(y).
 To jest smutno, ponieważ ja korzystam z SW2012.

Engineer of old school
2013-05-18, 18:54
Pomógł 20 raz(y).
 Proszę przesłać w formacie IGS, może sobie poradzi moja wersja

2013-05-23, 20:40
Pomógł 0 raz(y).
 Dobra, zauważyłem kolejną ciekawostkę. Jak nie zadam prędkości wiatru to obszar wiruje. Ktoś już się domyśla co może być przyczyną?
