SolidWorks >> CAE - Simulation >> symulacja - model jest niestabilny
Autor Wypowiedź
2014-03-25, 23:48
Pomógł 0 raz(y).
Witam,

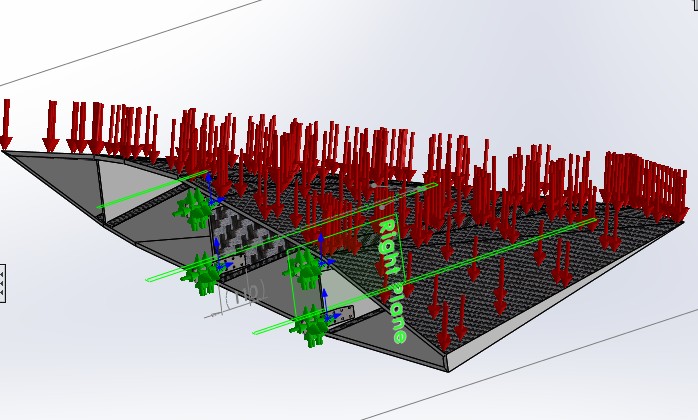

Probuje symulowac obciazenie cisnieniem zespolu jak na rys:

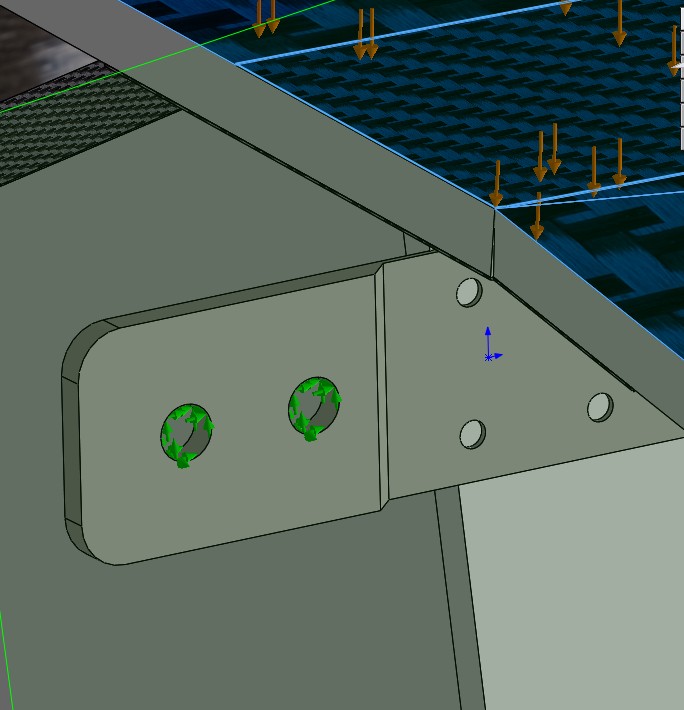

Zamocowalem zespol tak ( identycznie dla czterech wspornikow) :

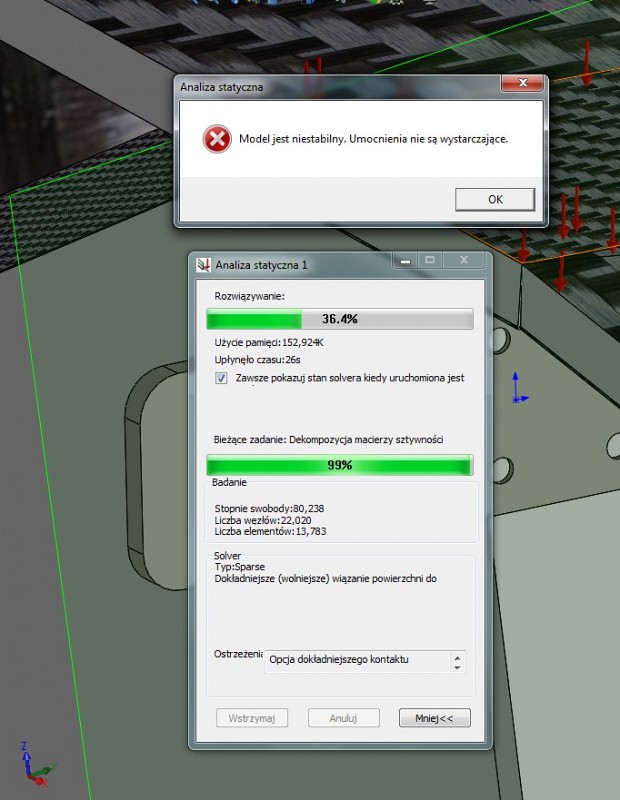

Uruchamiam symulacje i dostaje cos takiego :



Czy ktorys z Kolegow na jakas koncepcje co z tym fantem zrobic ?

Pozdrawiam
Zbyszek

CSWP, CSWE, CSWI *** solid-blog.pl ***
2014-03-26, 07:11
Pomógł 406 raz(y).
Wówczas można zastosować opcję "użyj miękkiej sprężyny do stabilizacji modelu" pod prawym we właściwościach badania. Ale pewnie gdzieś występują duże przemieszczenia,..

Engineer of old school
2014-03-26, 08:43
Pomógł 20 raz(y).
Najczęstrzą przyczyną jest nie odebranie wystarczającej liczby stopni swobody.

Wtedy program nie może dokonać dekompozycji macierzy sztywności. Gdy występują duże przemieszczenia, program to zgłasza ale w tym przypadku solver jeszcz nie doszedł do tej fazy obliczeń.

Polecam sprawdzić umocowania i pytanie czy program utworzył prawidłowo siatkę (opcja niekompatybilnej siatki)

Elite Application Engineer CAE/CAD/IT
2014-03-26, 10:15
Pomógł 13 raz(y).
Tak jak kolega Jacek wspomniał prawdopodobnie przyczyną są umocowania ale siatka (80 tyś DOF w Pana przypadku może też być problemem).W przypadku jaki Pan pokazał nie powinno używać się "miękkiej sprzężyny do stabilizacji modelu".
Najprościej było by gdyby Pan umieścił plik.

2014-03-26, 15:32
Pomógł 0 raz(y).
Dziekuje za podpowiedzi :)

Opcja uzycia miekkiej sprezyny pomogla, . . Ale im glebiej w las ...

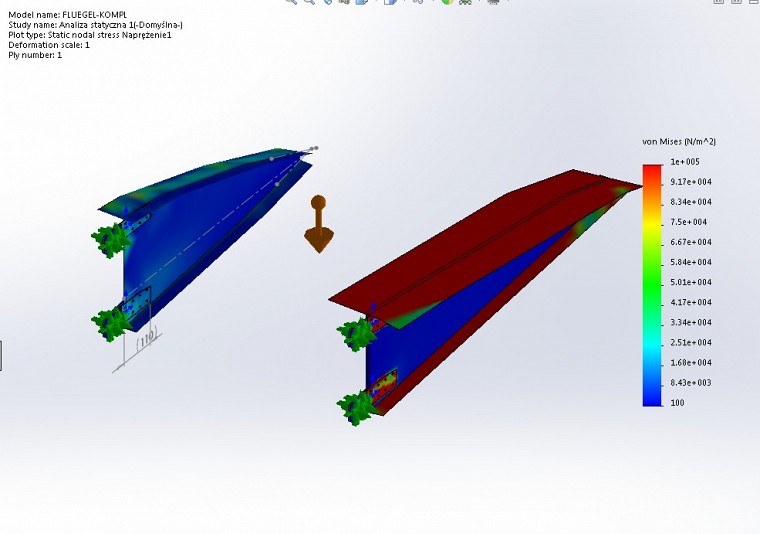

Obliczenia 'sie przeprowadzily' , ale zamiast widziec caly plat widoczne sa jedynie zebra :( i nie wiem jak to zrobic zeby zobaczyc rozklad napr na calym placie.



Widac tez na prawym wsporniku chyba za wysokie naprezenia i najprosciej byloby to chyba 'oblepic carbonem' ale nie mam pojecia jak to zamodelowac :(
Jak juz gdzies wspomnialem, jest to niekomercyjny projekt deltaplane ( 2 osoby vmax 250 kmh), kolega z Francji ktory to popelnia chce aby byl to open source.
Pomozecie . . . ? :)

Plik przenosny : https://drive.google.com/file/d/0B0nxV5k1OdqESkR3MmJrSkh3Y1U/edit?usp=sharing

Pozdrawiam i z gory dziekuje

Zbyszek

Engineer of old school
2014-03-26, 20:36
Pomógł 20 raz(y).
Definiował Pan kontakty między żebrami a płatem.

Proszę spróbować rozwiązać to zagadnienie jako nonlinear .

Elite Application Engineer CAE/CAD/IT
2014-03-27, 08:08
Pomógł 13 raz(y).
Kilka małych uwag tak na początek :
-100000 MPa to nie są naprężenia "chyba za wysokie naprezenia "
-definiowanie skorup na początek proszę spojrzeć na odsunięcia które Pan zastosował
-definiowanie kompozytów proszę zobaczyć na "grubość" czy odpowiada grbości modelu
-definiowane skorupy nie mają stałej grubości - przy takim założeniu zastępuje przekłamanie wyników
-definicja kontaktów

2014-03-27, 14:44
Pomógł 0 raz(y).
Dzieki za wsparcie :)

@ P. Jacek
wszystkie kontakty sa globalne (wiazane), probowalem ustawiac kontakty lokalne ale solver sie wysypuje, na nonlinear tez mi sie wysypuje

@ P. Czarek

   tak na początek :
Chyba musze sie cieplo ubrac :) . . .
    -100000 MPa to nie są naprężenia "chyba za wysokie naprezenia "
swieta prawda .. . ale . . .
    -definiowanie skorup na początek proszę spojrzeć na odsunięcia które Pan zastosował
zastosowalem odsuniecie 0 i pogrubialem 'w druga strone' - jak robilem inaczej obiekt brylowy 'nie chcial sie tworzyc'- tzn dostawalem meldunek o bledzie/niemozliwosci utworzenia obiektu . Czy mozna/nalezy to zrobic inaczej ?
    -definiowanie kompozytów proszę zobaczyć na "grubość" czy odpowiada grbości modelu
teraz tak :) , ale to nie zmienilo wyniku
    -definiowane skorupy nie mają stałej grubości - przy takim założeniu zastępuje przekłamanie
    wyników
skorupa plata ma 15mm, skorupy zeber po 10, ale one sa zdefiniowane jako oddzielne czesci - chyba mozna tak ?
    -definicja kontaktów
wszystkie sa zdefioniowane jako globalny - czy robie tu cos zle ?

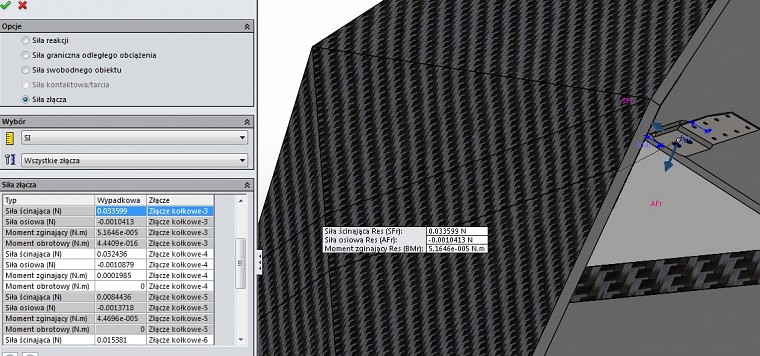

Zapuscilem powtornie analize, dodajac wsporniki ktore unieruchomilem i polaczenia kolkowe pomiedzy wspornikami nieruchomymi i tymi nalezacymi do plata w celu okreslenia sil w polaczeniach pomiedzy wspornikami. Przy rozroszonym obciazeniu 1600 kg na calym placie (5 m2) sily w polaczeniach sa = 0 !!!
Co widac :) Nic z tego nie rozumiem . . .



Link do pliku :
https://drive.google.com/file/d/0B0nxV5k1OdqEeTBsdU1PbHgwZDQ/edit?usp=sharing

Pozdrawiam
