2014-12-03, 08:15
Pomógł 18 raz(y).
|

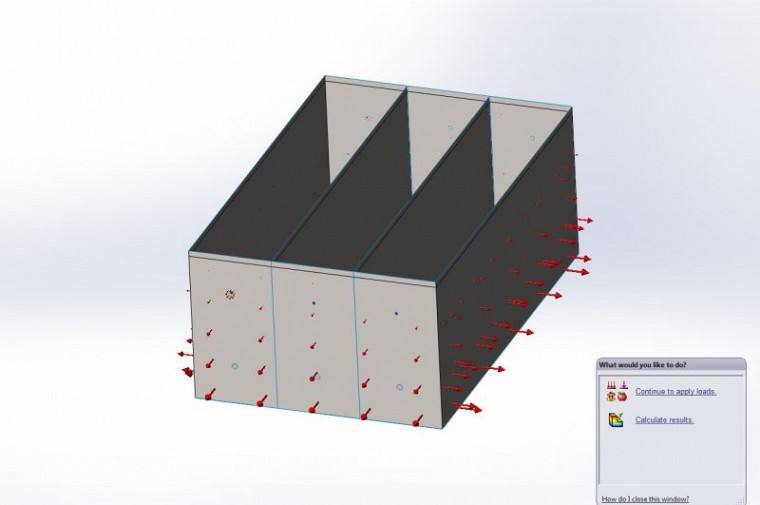

Rzućcie proszę na ten zbiornik. Chodzi o sprawdzenie, czy i jak zbiornik zniesie napór wody. Nie robiłem takich symulacji w SW i coś chyba nie tak ustawiłem, bo wyniki są nie takie, jakich się spodziewałem. http://speedy.sh/Qh78p/Part2.SLDPRT Jakieś porady dla laika? Co powinienem inaczej ustawić? |
|
|
|
|
Engineer of old school
2014-12-03, 10:57
Pomógł 20 raz(y).
|
Jaka jest grubość ścian? Zbiornik wypełniony po czubek? Z tego co widać, to ściany mają grubosć 0mm Muszę się zastanowić czy ciśnienia są prawidłowo zdefiniowane |
|
|
|
|
2014-12-03, 11:10
Pomógł 18 raz(y).
|
Zrobiłem tak - zbiornik zbudowany z powierzchni. Lustro wody "odcięte" linią podziałową. Grubość ścian zdefiniowana w symulacji (Thin 30mm). I właśnie nad ciśnieniami się zastanawiam, coś chyba przekombinowałem. |
|
|
|
|
Engineer of old school
2014-12-03, 11:35
Pomógł 20 raz(y).
|
A ściany czołowe nie są opciążone Zadam pytanie, jakich wyników się Pan spodziewał |
|
|
|
|
2014-12-03, 11:46
Pomógł 18 raz(y).
|
Które nie są? |
|
|
|
|
Engineer of old school
2014-12-03, 12:16
Pomógł 20 raz(y).
|
Są wygasiłem je. Ale te ciśnienia to chyba nie są prawidłowe. Na głębokości 7.7 m cisnienie wynosi wg Torriciellego 0.77 bar = 0.0755 MPa |
|
|
|
|
2014-12-03, 12:19
Pomógł 18 raz(y).
|
No właśnie z ciśnieniami mam dylemat, czy je dobrze dobrałem/zdefiniowałem. |
|
|
|
|
Engineer of old school
2014-12-03, 12:24
Pomógł 20 raz(y).
|
Jak napisałem powyżej ciśnienia nie są prawidłowe. A jak Pan interpretuje współczynnik przy rozkładzie ciśnień |
|
|
|
|
2014-12-03, 12:41
Pomógł 18 raz(y).
|
Wzorowałem się np. na tym filmie: https://www.youtube.com/watch?v=iaV1phQXqs8 |
|
|
|
|
Engineer of old school
2014-12-03, 17:22
Pomógł 20 raz(y).
|
Wydaje się, że model jest zbudowany prawidłowo. Wyniki zaś są dziwne. Bardzo duże wartości naprężeń i przemieszczeń. te wyniki nie są wiarygodne. Ale siła parcia na ścianę 19,5 m to 567T więc może. Wartości ciśnień przyjętych przez Pana nie są prawidłowe, właściwe podałem. Spróbuję go jeszcze przebadać od strony teoretycznej Wg wstępnych szaunków ściany powinny mieć grubość 120 mm. Albo problem rozwiązać poprzez zmianę konstrukcjii |
|
|
|
|
2016-02-07, 10:15
Pomógł 0 raz(y).
|

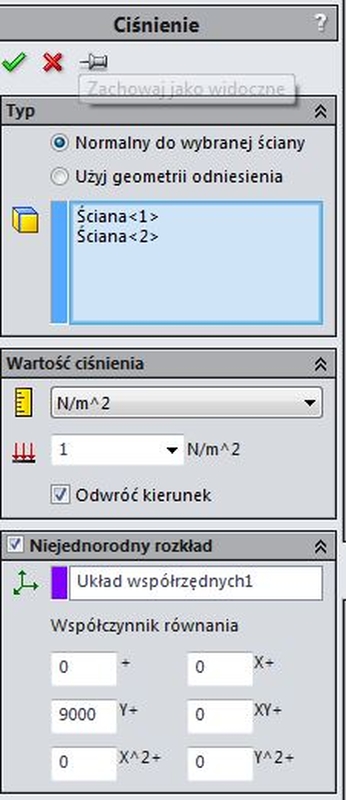

Witam. Trafiłem przypadkiem na ten wątek, z ciekawości spróbowałem "zasymulować" zachowanie ścianek w beczce stalowej ;-) Nie mam praktyki w symulacjach SW, może mi ktoś łopatologicznie objaśnić zasadę dotyczącą wypełniania tego okna poniżej. Na obrazku jedynie w polu "Y+" jest wartość inna od zera, z kolei w tutorialu SW po kolei są tam 1,2,3,4,5,6...  |
|
|
|
|
CSWP, CSWE, CSWI *** solid-blog.pl ***
2016-02-07, 12:17
Pomógł 406 raz(y).
|
A skąd wiadomo, jak jest umieszczony obiekt względem wstawionego układu odniesienia? Y+ oznacza, że jest przyrost w pierwszej potędze po osi Y, ale czy odpowiada głębokości?? W ustawieniach symboli zwiększ wartość i obserwuj czerwone strzałki. Najprościej chyba narysować kwadrat X x Y, przyłożyć zmienne obciążenie na ścianę i zmieniając parametry X, Y oraz X^ i Y^ obserwować jak ma to wpływ na rozłożenie nacisku. Y+ tzn. liniowo, Y^ - parabolicznie. |
|
|
|
|
Engineer of old school
2016-02-07, 13:38
Pomógł 20 raz(y).
|

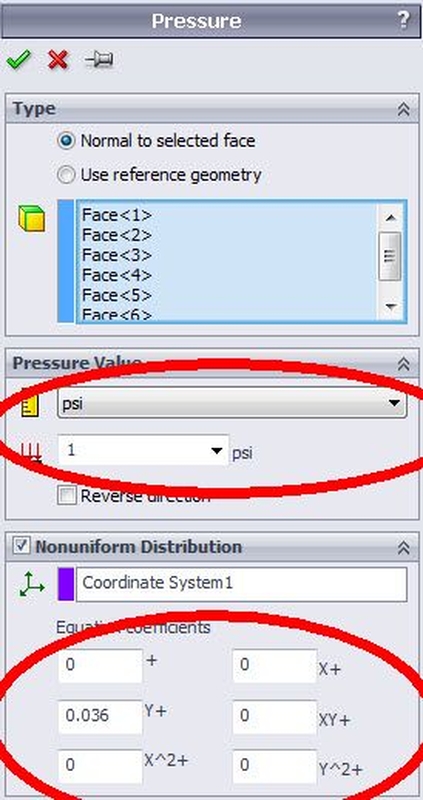

Powyższe ustawienia reprezentują równanie p(y)=0.036*y, gdzie współczynnik liczbowy reprezentuje ciężar właściwy płynu, tu w lb/ inch^3 (woda). Nacisk jest normalny do wybranych ścian i przybiera wartości od zera w górnej części zbiornika do wartości maksymalnej na jego dnie. p-cińienie, y-wysokość słupa (zakładam, że kierunek osi Y zgodny z kierunkiem działania grawitacji). Wartość ciśnienia tak zdefiniowana( tu=1) określa jednostki w jakich prowadzimy obliczenia (tu psi). Trzeba zwracać uwagę na jednorodność jedmostek. |
|
|
|
|
2016-02-07, 15:37
Pomógł 0 raz(y).
|

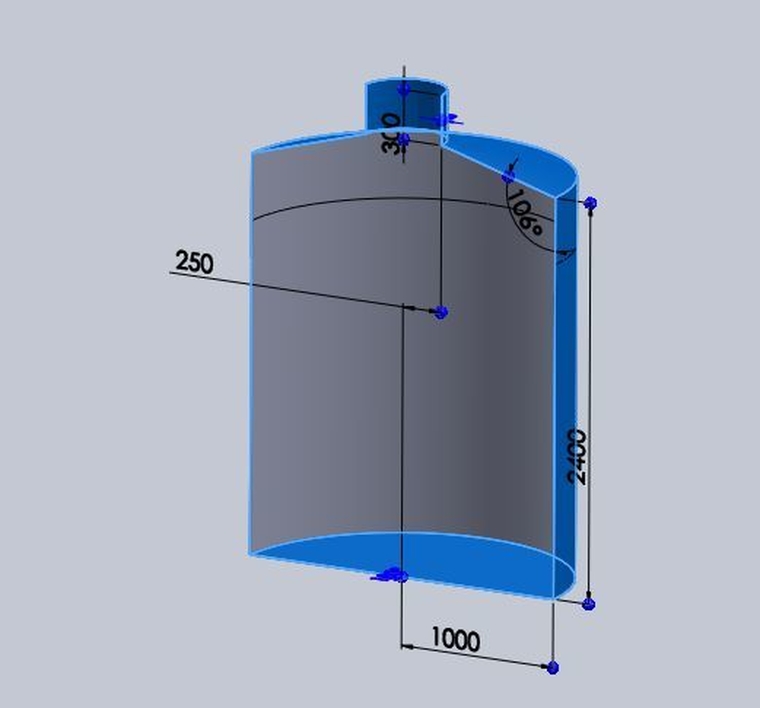

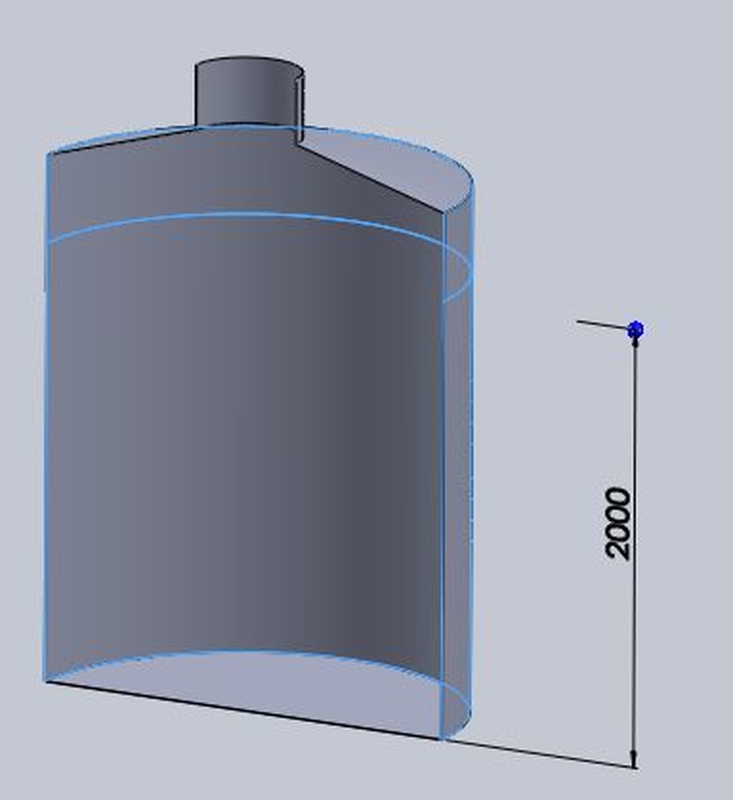

Jak więc wypełnić te pola dla beczki? Ma ona 2 metry średnicy (nieistotne), ponad dwa metry wysokości, ale ciecz (olej, około 0,9kg/dm3) będzie wlewany do 2 metrów wysokości. Z tutoriali rozumiem, że układ odniesienia ma być na powierzchni cieczy, Y skierowany w dół. Jakie wartości wpisać w zaznaczone wcześniej pola? Dodałem dwa screenshoty. Pierwszy pokazuje ogólne wymiary (zbiornik 3mm aluminium). Drugi linię podziałową - jest to maksymalny poziom oleju. Wstawiłem układ odniesienia dla symulacji punkcie 2000mm nad dnem, Y skierowany w dół.   |
|
|
|
|
2016-02-08, 08:42
Pomógł 0 raz(y).
|

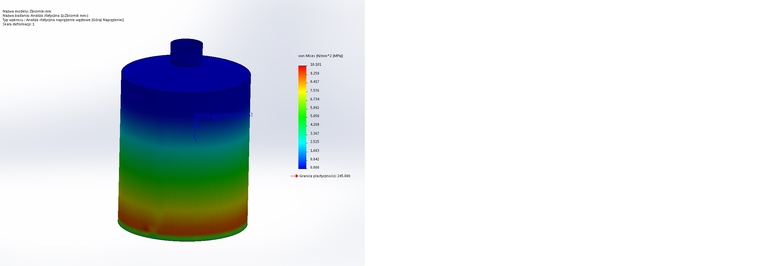

Dorzucam model. http://www.pswug.info/image/forum/forum_760_13_1731_8202.sldprt Tak to wygląda, czy zrobiłem dobrze? Jako Y podałem 1, czy dobrze? Nie bardzo rozumiem tę zależność. Jeśli dobrze rozumiem, 9810N/m2 jest dla wody, dla innych gęstości powinienem przeliczyć 9,81* gęstość, tak? Czy wówczas dalej ma być 1*y?  |
|
|
|
|
Engineer of old school
2016-02-08, 10:13
Pomógł 20 raz(y).
|
To jakiś inny płyn. Da wody powinno być 10000. Twój model poniżej-SW2014  .Zrobione na podstawie samouczka -SW2015(różnice interfejsu), ale zrozumienia 0 |
|
|
|
|
2016-02-08, 10:20
Pomógł 0 raz(y).
|
Zupełnie tego nie rozumiem... W sieci tutoriale pokazują raz tak, raz inaczej. W jednych jest wartość ciśnienia 1 N/m2 oraz 1*y, w innych 9810 n/m2 oraz 10000*y. Mogę prosić o wyjaśnienie dlaczego tak? Zrobiłem obiema meteodami i wyniki się pokrywają... |
|
|
|
|
2016-02-08, 11:40
Pomógł 0 raz(y).
|
Uch, co samouczek to inaczej. Aby może lepiej to zrozumieć, zrobiłem prosty nazwijmy to silos na wodę. Rozumiem, że jeśli wybiorę 1 PSI to w sekcji Wartość Ciśnienia, to w sekcji Niejednorodny Rozkład muszę wybrać cale i dla wody dać równanie 0,036*y? Czy poniższy model jest dobrze zdefiniowany? http://www.pswug.info/image/forum/forum_760_13_1731_8206.sldprt |
|
|
|
|
Engineer of old school
2016-02-08, 11:49
Pomógł 20 raz(y).
|
Rozkład obciążenia opisany jest uogólnionym równaniem drugiego stopnia a+bx+cy+dxy+ex^2+fy^2.Ponieważ obciążenie jest zmienne jedynie względem kierunku Y, a w innych kierunkach jest stałe, równanie przyjmie postać p(y)=cy, Jak widać jest to równanie liniowe pierwszego stopnia, gdzie c gęstość płynu(jak podałeś 0.9 kg/l. tj. 9000kg/m^3. Zaś gęstość wody w temp. 0-40, przyjmuje się 10000kg/m^3).Tak więc rozkład ciśnienia będzie opisany funkcją p(y)=9000y y(0-2m). Podawana wartość ciśnienia "1" określa jedynie mnożnik jednostek. Rozkład ciśnienia przymnie postać p(y)= 1*9000y. Ponieważ a*b=b*a,możemy zatem przyjąć wartość ciśnieni-mnożnik 9000, a gęstość 1 |
|
|
|
|
Engineer of old school
2016-02-08, 11:57
Pomógł 20 raz(y).
|
Dobrze kombinujesz, A jak wybierzesz N/m^2 to podasz 1 i 1000 dla wody oczywiście (olej napędowy 8300, benzyna 7400 w temp. 20deg). Możesz wybrać każdą inną z dostępnych, ale trzeba pamiętać o konwersji jednostek |
|
|
|
