SolidWorks >> CAE - Simulation >> Wytrzymałość platformy
Odpowiedz
Autor Wypowiedź
-
2015-12-08, 01:01
Pomógł 0 raz(y).
 Witam.
Czy ktoś może mi podpowiedzieć, gdzie tu robie błąd. Wyskakuje mi błąd i nie wiem jak to rozwiazać.
Platforma ma wytzrymać ciężar 2 tony.


Link do pliku: (Solidworks 2011)
https://drive.google.com/file/d/0B68KQv1sb5RKVm5FWWZhbHVscWxkaUtFRFA3NmN2QnM4VVRN/view?usp=sharing

Engineer of old school
2015-12-08, 14:11
Pomógł 20 raz(y).

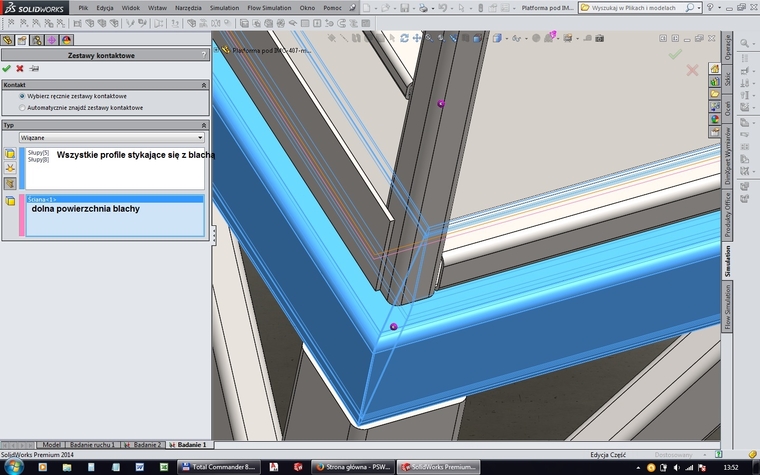

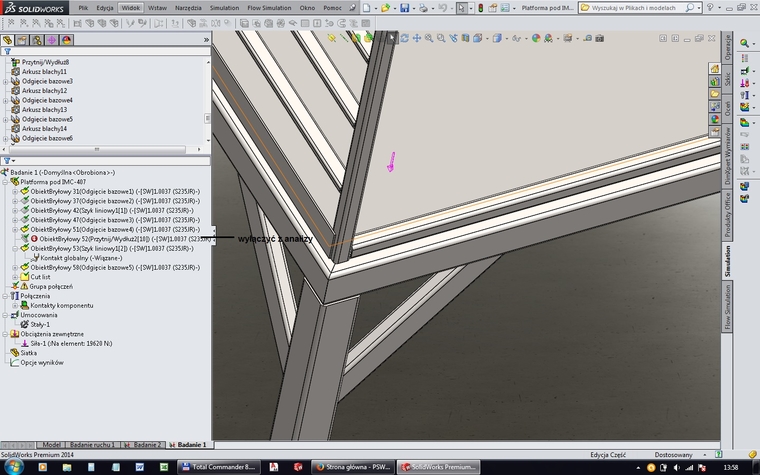

 Trzeba inaczej zdefiniować kontakty. Usunąć kontakt globalny i zdefiniować zestawy kontaktowe między belkami i blachami. W razie problemów proszę pisać

Engineer of old school
2015-12-08, 15:49
Pomógł 20 raz(y).
 To twój model. Trochę go uprościłem, z braku czasu

-
2015-12-09, 10:54
Pomógł 0 raz(y).
 Dziękuje. Bardzo mi to pomogło.

Mam pytania odnośnie analizy (link poniżej)
1. Z jakiego powodu blachy z otworami na któych leży konstrukcja platoformy przemieszczają się skoro są "zamocowane",
2. Jakie wizualne wyniki takiej analizy należy przedstawić aby były kompletne.

Link: https://drive.google.com/file/d/0B68KQv1sb5RKRWFQczRJbFpHaFU/view?usp=sharing

Engineer of old school
2015-12-09, 11:29
Pomógł 20 raz(y).

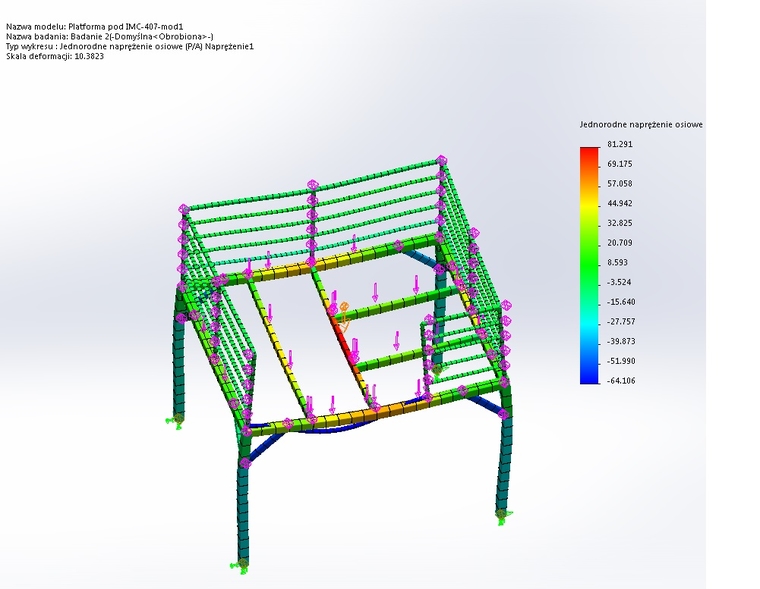

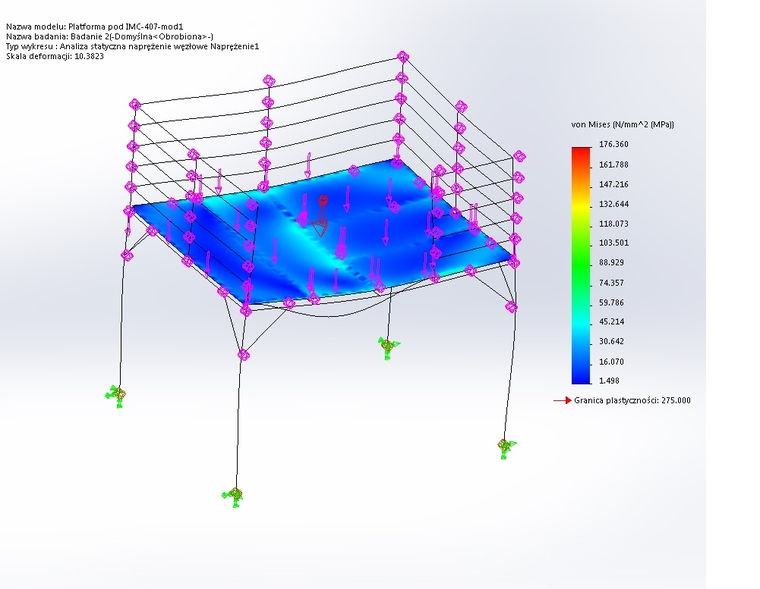

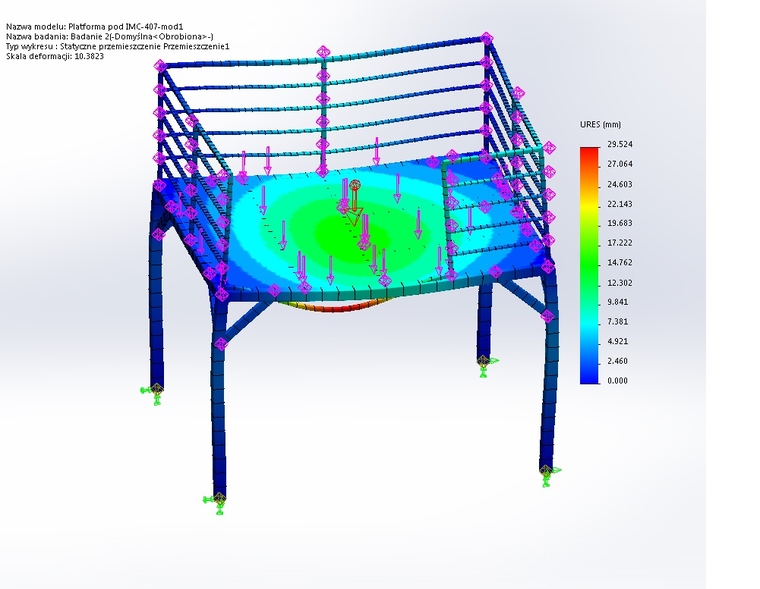

 Jest polecenie "Raport" generuje ładne raporty po polsku albo po angielsku. Jest też polecenie "Uwzglednij obraz dla raportu". Takie trzy jak zamieściłem plus model wystarczą.

Zrobiłem ten model w całości ale w 2014, mogę podłączyć.

Zobaczę ten model

Engineer of old school
2015-12-09, 13:02
Pomógł 20 raz(y).
 Model prawie dobry.



Nic się nie przesuwa

-
2015-12-09, 13:39
Pomógł 0 raz(y).
 Czy to jest mój model z linka czy Pana model uproszczony. W mojej analizie model się nie rozłaził.

Engineer of old school
2015-12-09, 16:12
Pomógł 20 raz(y).

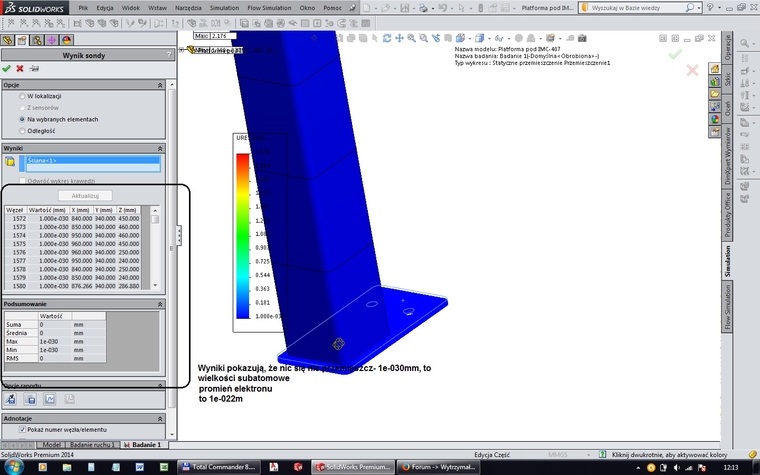

 To pański model i się rozłazi, tak jak pokazałem. Proszę sprawdzić wynik dokładnie. Np. zwiększając skalę. Choć w 2011, może to nie być widoczne. Ale wyników nie muszę oglądać, bo wiem to na podstawie budowy modelu
