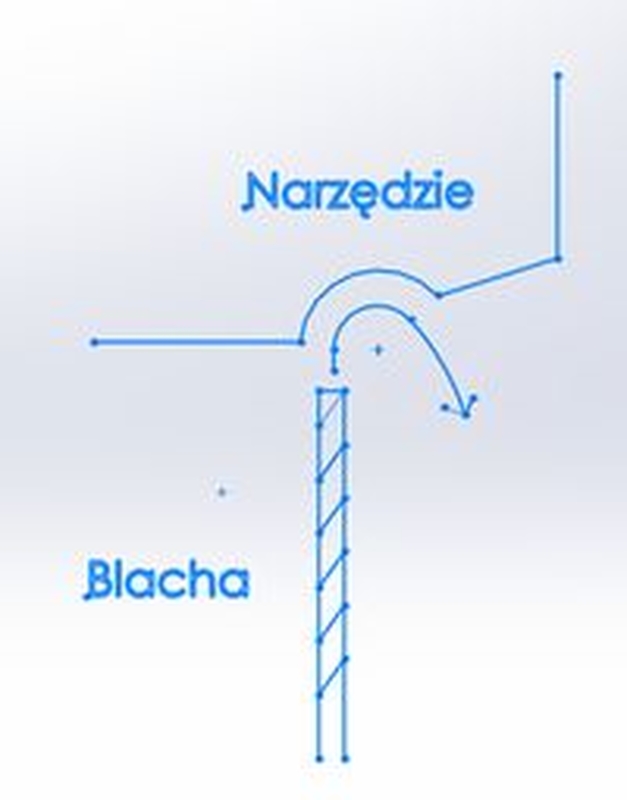

Witam. Chciałbym zbadać jaki będzie kształt blachy po operacji dociskania jej w kierunku specjalnego wybrania w narzędziu. Załóżmy, że w złożeniu są 3 elementy: popychacz, blacha i narzędzie. Czy można przeprowadzić takie badanie w kontekście złożenia i wzajemnego oddziaływania elementów? Dokładnie już nie pamiętam, ale chyba podczas konferencji DPS Forum 2016 był przedstawiony problem z układaniem się uszczelki na szybie. Nawet chyba było pokazane jak uszczelka zmienia kształt przy nadaniu siły? Prawdopodobnie za pomocą Simulation udało się rozwiązać problem. Czy w tym przypadku również można wykorzystać ten moduł? |
|
|
CSWP, CSWE, CSWI *** solid-blog.pl ***
2018-01-26, 08:39
Pomógł 406 raz(y).
|
No to zbuduj złożenie, zdefiniuj kontakty (bez penetracji), dodaj siły i uruchom symulację. Blacha generalnie będzie miała siatkę skorupową, ale i tak można łączyć siatki więc nie ma problemu. Może też być bryłowa, przy założeniu że 2-3 elementy (trójkąty) są na grubości siatki. |
CSWA/CSWP
2018-01-26, 09:07
Pomógł 2 raz(y).
|
Tylko, który typ badania należy uruchomić przy takiej symulacji? Wyboczenie? Badanie projektu? |
|
|
Engineer of old school
2018-01-26, 09:45
Pomógł 20 raz(y).
|
To jest zagadnienie nieliniowe. Dla blachy też bym stosował siatkę bryłową, ponieważ dla skorup nie można zastosować dużego przemieszczenia |
CSWA/CSWP
2018-01-26, 12:24
Pomógł 2 raz(y).
|
Dzięki za podpowiedzi. Będę próbował! |
|
|
CSWA/CSWP
2018-02-01, 00:17
Pomógł 2 raz(y).
|
Działa! :D Wizualnie wygląda ok, ale chciałbym mimo wszystko zmierzyć odsunięcie niektórych punktów blachy po uformowaniu od wybranej płaszczyzny. Czy istnieje możliwość zmierzenia modelu po ugięciu w Simualtion jak np funkcja Zmierz lub chociaż wrysować szkic, który chwyciłby punkty charakterystyczne. Wykresy przemieszczenia czy odkształcenia nie są dla mnie zbytnio pomocne. |
|
|
